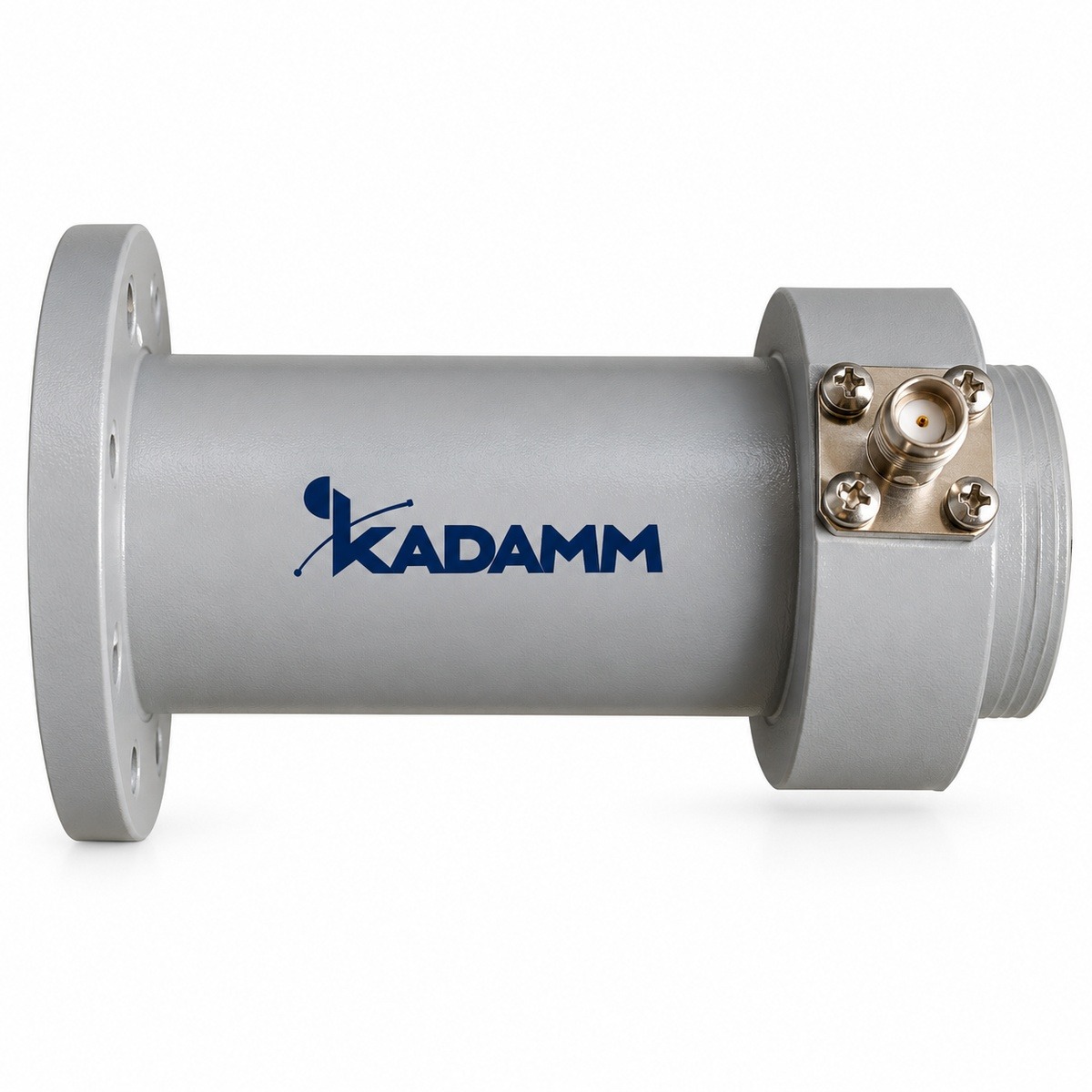

Поляризаторы и поляризационные селекторы KADAMM в серии ПКП-СД: 14 моделей, 1,76 – 29,1 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ПКП-СД разделяют или формируют поляризации в круглом или квадратном волноводе. В серии ПКП-СД — 14 моделей, общий диапазон 1,76 – 29,1 ГГц, соединители по таблице исполнений.
Исполнения ПКП-СД различаются по параметрам: частоты, материал, диаметр волновода, длина, полоса, входной интерфейс.
Типовые задачи для серии ПКП-СД: облучатели спутниковых антенн; двухполяризационные РРЛ; измерения поляризации. Нужное исполнение ПКП-СД выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Материал | Ø волн., мм | Длина, мм | Полоса | Входной интерфейс |
|---|---|---|---|---|---|---|
| KADAMM ПКП-114,58-1760/2420-С | 1,76-2,42 | алюминий | 114,58 | 360 | ≤10% | N (р) |
| KADAMM ПКП-12,7-15900/21800-С | 15,9-21,8 | медь | 12,7 | 50 | ≤12% | 2,92-F |
| KADAMM ПКП-15,088-13400/18400-С | 13,4-18,4 | медь | 15,088 | 55 | ≤12% | SMA (р) |
| KADAMM ПКП-17,415-11600/15900-С | 11,6-15,9 | алюминий | 17,415 | 60 | ≤12% | SMA (р) |
| KADAMM ПКП-23,825-8500/11500-С | 8,5-11,5 | алюминий | 23,825 | 75 | ≤12% | SMA (р) |
| KADAMM ПКП-27,788-7300/9500-С | 7,3-9,5 | алюминий | 27,788 | 90 | ≤12% | N (р) |
| KADAMM ПКП-32,537-6300/8500-С | 6,3-8,5 | алюминий | 32,537 | 110 | ≤12% | N (р) |
| KADAMM ПКП-38,1-5300/7300-С | 5,3-7,3 | алюминий | 38,1 | 130 | ≤12% | N (р) |
| KADAMM ПКП-44,45-4550/6230-С | 4,55-6,23 | алюминий | 44,45 | 140 | ≤12% | N (р) |
| KADAMM ПКП-51,99-3900/5300-С | 3,9-5,3 | алюминий | 51,99 | 170 | ≤12% | N (р) |
| KADAMM ПКП-71,42-2830/3880-С | 2,83-3,88 | алюминий | 71,42 | 220 | ≤12% | N (р) |
| KADAMM ПКП-83,62-2450/3300-С | 2,45-3,3 | алюминий | 83,62 | 260 | ≤12% | N (р) |
| KADAMM ПКП-9,525-21200/29100-С | 21,2-29,1 | медь | 9,525 | 45 | ≤12% | 2,92-F |
| KADAMM ПКП-97,87-2100/2800-С | 2,1-2,8 | алюминий | 97,87 | 300 | ≤12% | N (р) |
Вопросы по серии
Общий диапазон серии ПКП-СД — 1,76 – 29,1 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПКП-СД — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПКП-114,58-1760/2420-С», и количество.
Техническое описание серии ПКП-СД и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
