KADAMM ПКП-ДП — серия производства KADAMM (КАДАММ): 20 моделей, 2,1 – 116 ГГц, соединители по таблице исполнений.
О серии

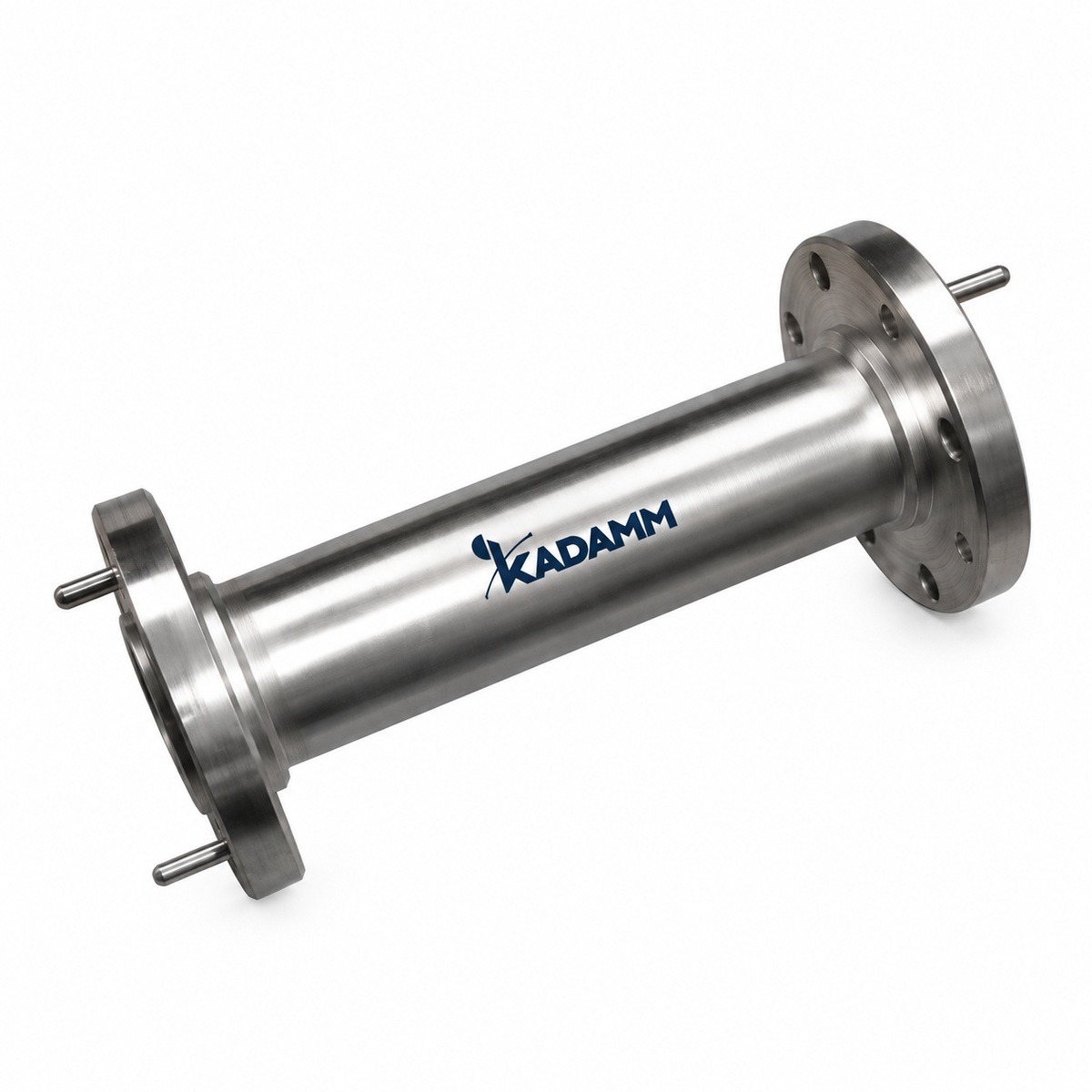

Поляризаторы и поляризационные селекторы серии ПКП-ДП разделяют или формируют поляризации в круглом или квадратном волноводе. В серии ПКП-ДП — 20 моделей, общий диапазон 2,1 – 116 ГГц, соединители по таблице исполнений.
Модели внутри серии ПКП-ДП отличаются параметрами: частоты, материал, диаметр волновода, длина. Общее для всех моделей ПКП-ДП: рабочая полоса — ≤12%.
Где применяют KADAMM ПКП-ДП: облучатели спутниковых антенн; двухполяризационные РРЛ; измерения поляризации. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПКП-ДП.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Рабочая полоса | ≤12% |
Исполнения серии
| Артикул | Частоты, ГГц | Материал | Ø волн., мм | Длина, мм |
|---|---|---|---|---|
| KADAMM ПКП-12,7-15900/21800-Д | 15,9-21,8 | медь | 12,7 | 70 |
| KADAMM ПКП-15,088-13400/18400-Д | 13,4-18,4 | медь | 15,088 | 90 |
| KADAMM ПКП-17,415-11600/15900-Д | 11,6-15,9 | алюминий | 17,415 | 100 |
| KADAMM ПКП-2,388-84800/116000-Д | 84,8-116,0 | медь | 2,388 | 45 |
| KADAMM ПКП-23,825-8500/11500-Д | 8,5-11,5 | алюминий | 23,825 | 110 |
| KADAMM ПКП-27,788-7300/9500-Д | 7,3-9,5 | алюминий | 27,788 | 120 |
| KADAMM ПКП-3,175-63500/87200-Д | 63,5-87,2 | медь | 3,175 | 45 |
| KADAMM ПКП-3,581-56600/77500-Д | 56,6-77,5 | медь | 3,581 | 45 |
| KADAMM ПКП-32,537-6300/8500-Д | 6,3-8,5 | алюминий | 32,537 | 130 |
| KADAMM ПКП-38,1-5300/7300-Д | 5,3-7,3 | алюминий | 38,1 | 160 |
| KADAMM ПКП-4,369-46300/63500-Д | 46,3-63,5 | медь | 4,369 | 45 |
| KADAMM ПКП-44,45-4550/6230-Д | 4,55-6,23 | алюминий | 44,45 | 180 |
| KADAMM ПКП-5,563-36400/49800-Д | 36,4-49,8 | медь | 5,563 | 45 |
| KADAMM ПКП-51,99-3900/5300-Д | 3,9-5,3 | алюминий | 51,99 | 200 |
| KADAMM ПКП-7,137-28300/38800-Д | 28,3-38,8 | медь | 7,137 | 50 |
| KADAMM ПКП-71,42-2830/3880-Д | 2,83-3,88 | алюминий | 71,42 | 260 |
| KADAMM ПКП-8,331-24300/33200-Д | 24,3-33,2 | медь | 8,331 | 55 |
| KADAMM ПКП-83,62-2450/3300-Д | 2,45-3,3 | алюминий | 83,62 | 310 |
| KADAMM ПКП-9,525-21200/29100-Д | 21,2-29,1 | медь | 9,525 | 60 |
| KADAMM ПКП-97,87-2100/2800-Д | 2,1-2,8 | алюминий | 97,87 | 360 |
Вопросы по серии
Общий диапазон серии ПКП-ДП — 2,1 – 116 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПКП-ДП — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПКП-12,7-15900/21800-Д», и количество.
Техническое описание серии ПКП-ДП и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
