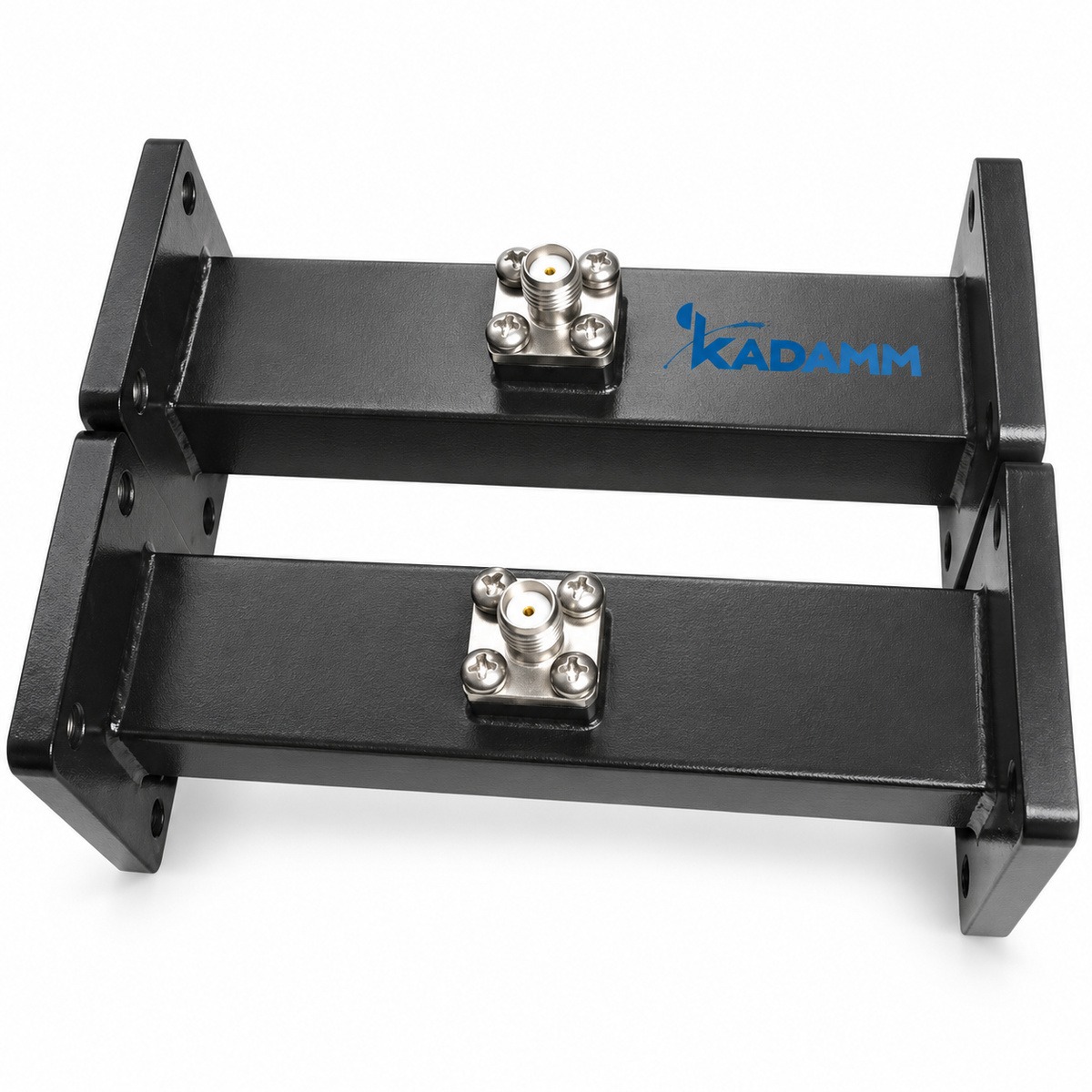

Волноводные ответвители и мосты KADAMM в серии ОВ-З: 12 моделей, 3,22 – 40 ГГц, соединители N.
О серии
Изделия серии KADAMM ОВ-З отбирают часть мощности или делят её в волноводном тракте. В серии ОВ-З — 12 моделей, общий диапазон 3,22 – 40 ГГц, соединители N.
По моделям KADAMM ОВ-З: КСВН от 1,05 до 1,1. Модели внутри серии ОВ-З отличаются параметрами: частоты, КСВН, соединители, волновод, фланец, материал. Общее для всех моделей ОВ-З: переходное ослабление, дБ — 30-60.
Где применяют KADAMM ОВ-З: контроль мощности передатчика; измерение отражения; балансные схемы. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ОВ-З.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 30-60 |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|
| KADAMM ОВ-WR112-З | 6,57-9,99 | 1,05 | N (розетка) | WR112 | FBP | медь |
| KADAMM ОВ-WR137-З | 5,38-8,17 | 1,05 | N (розетка) | WR137 | FDP | алюминий |
| KADAMM ОВ-WR159-З | 4,64-7,05 | 1,05 | N (розетка) | WR159 | FDP | алюминий |
| KADAMM ОВ-WR187-З | 3,94-5,99 | 1,05 | N (розетка) | WR187 | FDP | алюминий |
| KADAMM ОВ-WR229-З | 3,22-4,90 | 1,05 | N (розетка) | WR229 | FDP | алюминий |
| KADAMM ОВ-WR28-З | 26,5-40,0 | 1,1 | 2,92 (розетка) | WR28 | FBP | медь |
| KADAMM ОВ-WR34-З | 21,7-33,0 | 1,1 | 2,92 (розетка) | WR34 | FBP | медь |
| KADAMM ОВ-WR42-З | 17,6-26,7 | 1,1 | 2,92 (розетка) | WR42 | FBP | медь |
| KADAMM ОВ-WR51-З | 14,5-22,0 | 1,05 | SMA (розетка) | WR51 | FBP | медь |
| KADAMM ОВ-WR62-З | 11,9-18,0 | 1,05 | SMA (розетка) | WR62 | FBP | медь |
| KADAMM ОВ-WR75-З | 9,84-15,0 | 1,05 | N (розетка) | WR75 | FBP | медь |
| KADAMM ОВ-WR90-З | 8,20-12,40 | 1,05 | N (розетка) | WR90 | FBP | медь |
Вопросы по серии
Общий диапазон серии ОВ-З — 3,22 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ОВ-З — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ОВ-WR112-З», и количество.
Техническое описание серии ОВ-З и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
