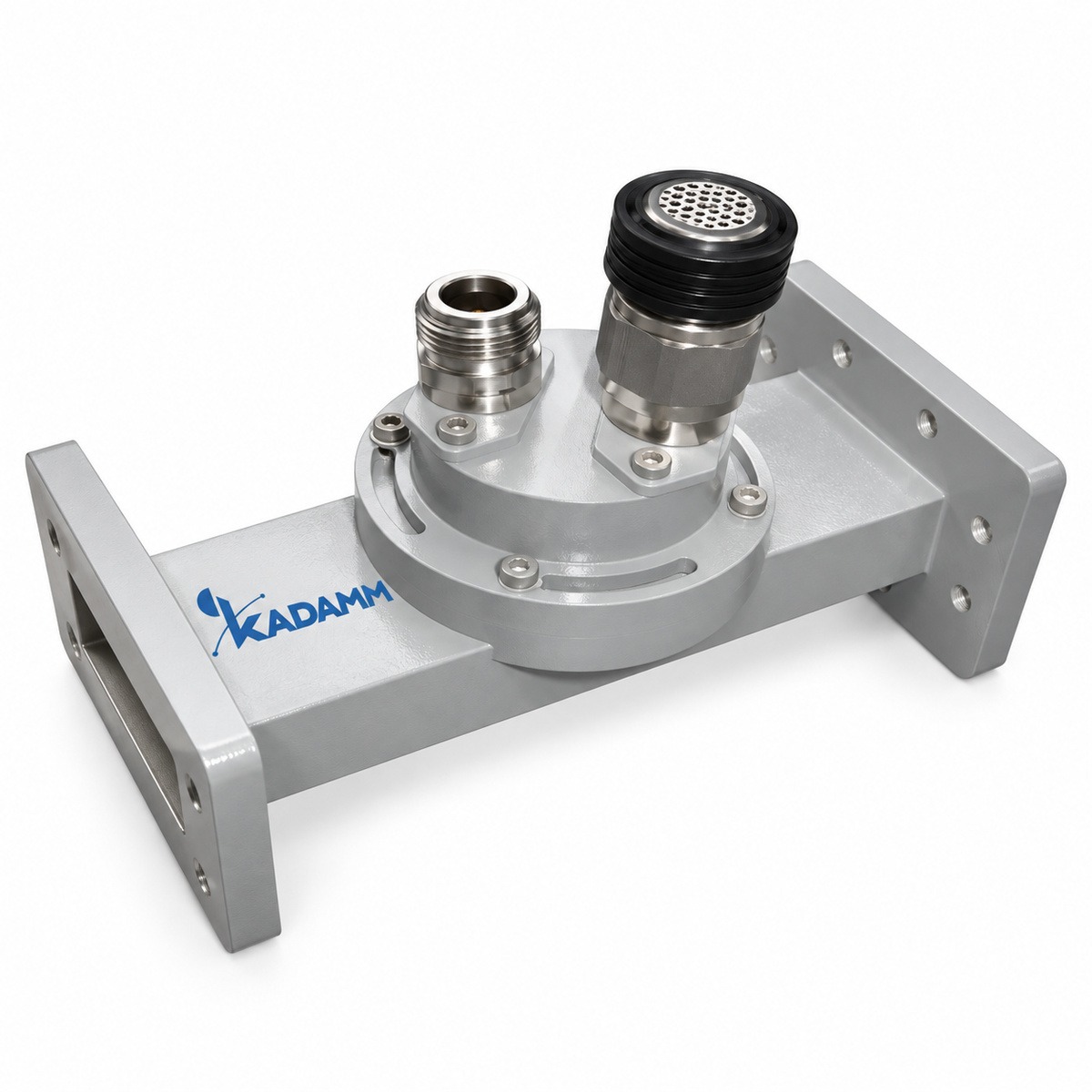

Волноводные направленные ответвители петлевые KADAMM ОВ-П

750 МГц – 18 ГГц

Диапазон частот

Моделей в серии

Соединитель

О серии

Волноводные ответвители и мосты серии ОВ-П отбирают часть мощности или делят её в волноводном тракте. В серии ОВ-П — 15 моделей, общий диапазон 750 МГц – 18 ГГц, соединители N.

Исполнения ОВ-П различаются по параметрам: частоты, волновод, фланец, материал, длина. Общее для всех моделей ОВ-П: переходное ослабление, дБ — 20-60; направленность, дБ, не менее — 15; КСВН, не более — 1,1; соединитель — N (розетка).

Типовые задачи для серии ОВ-П: контроль мощности передатчика; измерение отражения; балансные схемы. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ОВ-П.

На что смотреть при подборе

Диапазон 750 МГц – 18 ГГцВесь диапазон серии ОВ-П закрывают разные исполнения — полоса у каждого своя.

ЧастотыРабочая полоса модели ОВ-П должна перекрывать все частоты тракта с запасом по краям.

ВолноводСечение волновода у модели ОВ-П выбирают по рабочему диапазону: у каждого сечения свой диапазон.

ФланецФланец модели ОВ-П должен совпадать с фланцами соседних узлов тракта.

МатериалМатериал и покрытие модели ОВ-П выбирают по условиям эксплуатации: влажность, агрессивная среда.

ДлинаГабариты модели ОВ-П проверьте по месту установки заранее.

Технические характеристики

Общие характеристики серии

Параметр	Значение
Переходное ослабление, дБ	20-60
Направленность, дБ, не менее	15
КСВН, не более	1,1
Соединитель	N (розетка)
Рабочая полоса	≤20%
КСВН вторичного плеча, не более	1,25

Исполнения серии

Артикул	Частоты, ГГц	Волновод	Фланец	Материал	Длина, мм
KADAMM ОВ-WR112-П	6,57-9,99	WR112	FBP	медь	130
KADAMM ОВ-WR137-П	5,38-8,17	WR137	FDP	алюминий	130
KADAMM ОВ-WR159-П	4,64-7,05	WR159	FDP	алюминий	130
KADAMM ОВ-WR187-П	3,94-5,99	WR187	FDP	алюминий	130
KADAMM ОВ-WR229-П	3,22-4,90	WR229	FDP	алюминий	130
KADAMM ОВ-WR284-П	2,60-3,95	WR284	FDP	алюминий	150
KADAMM ОВ-WR340-П	2,17-3,30	WR340	FDP	алюминий	160
KADAMM ОВ-WR430-П	1,72-2,61	WR430	FDP	алюминий	160
KADAMM ОВ-WR510-П	1,45-2,20	WR510	FDP	алюминий	210
KADAMM ОВ-WR62-П	11,9-18	WR62	FBP	медь	90
KADAMM ОВ-WR650-П	1,13-1,73	WR650	FDP	алюминий	220
KADAMM ОВ-WR75-П	9,84-15	WR75	FBP	медь	90
KADAMM ОВ-WR770-П	0,96-1,46	WR770	FDP	алюминий	200
KADAMM ОВ-WR90-П	8,2-12,4	WR90	FBP	медь	100
KADAMM ОВ-WR975-П	0,75-1,15	WR975	FDP	алюминий	300

Вопросы по серии

В каком диапазоне работает серия KADAMM ОВ-П?

Общий диапазон серии ОВ-П — 750 МГц – 18 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ОВ-П?

В серии ОВ-П — N. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ОВ-П?

Назовите артикул исполнения из таблицы, например «KADAMM ОВ-WR112-П», и количество.

Какие документы есть на серию KADAMM ОВ-П?

Техническое описание серии ОВ-П и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ОВ-П под ваш тракт
