KADAMM ОВ-КР — серия производства KADAMM (КАДАММ): 18 моделей, 960 МГц – 40 ГГц, соединители N.
О серии

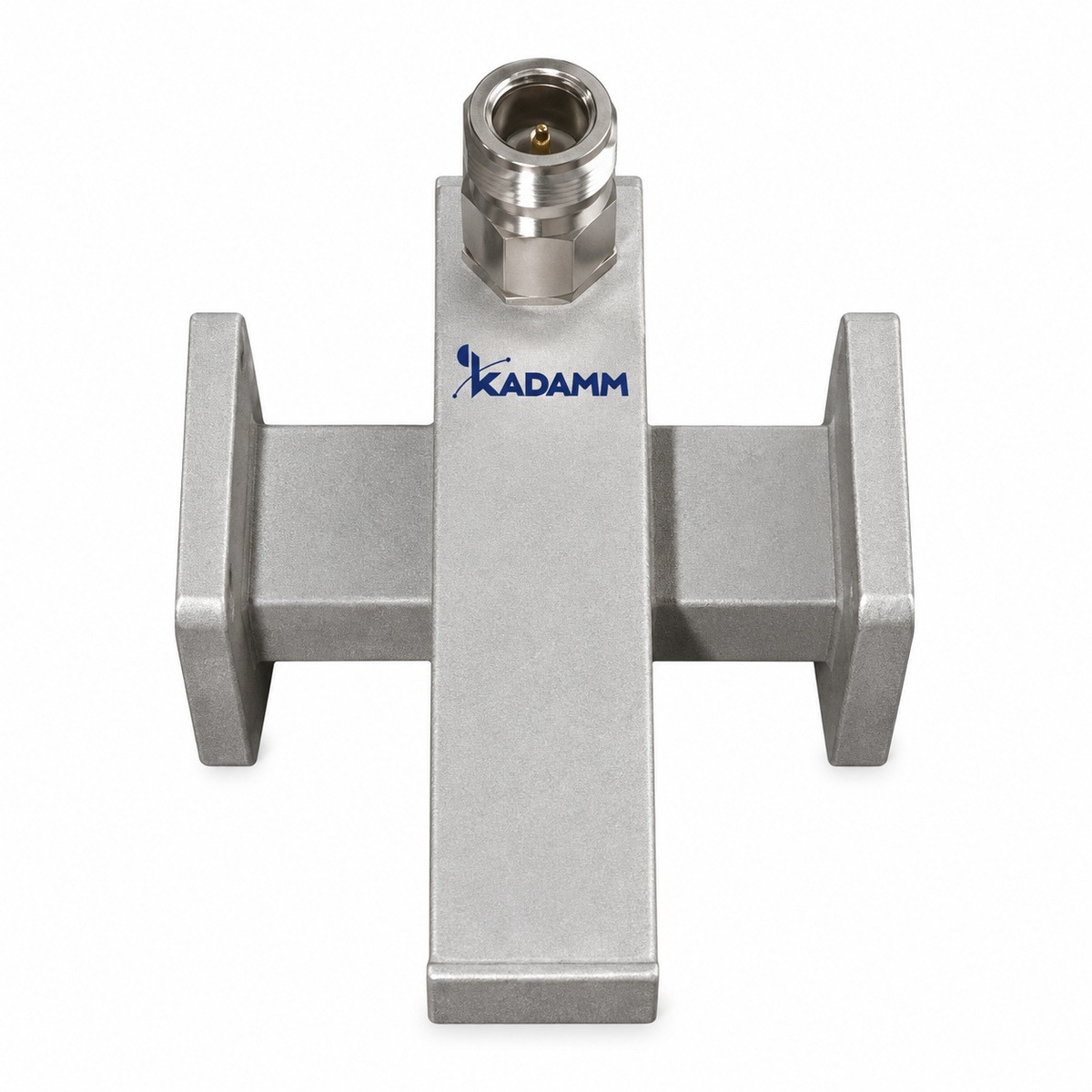

Волноводные ответвители и мосты серии ОВ-КР отбирают часть мощности или делят её в волноводном тракте. Состав серии ОВ-КР: 18 моделей, общий диапазон 960 МГц – 40 ГГц, соединители N.
Исполнения ОВ-КР различаются по параметрам: частоты, соединители, габариты, волновод, фланец, материал. Общее для всех моделей ОВ-КР: переходное ослабление, дБ — 20-60; направленность, дБ, не менее — 15; КСВН, не более — 1,1; рабочая полоса — ≤20%.
Где применяют KADAMM ОВ-КР: контроль мощности передатчика; измерение отражения; балансные схемы. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ОВ-КР.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 20-60 |
| Направленность, дБ, не менее | 15 |
| КСВН, не более | 1,1 |
| Рабочая полоса | ≤20% |
Исполнения серии
| Артикул | Частоты, ГГц | Соединитель | Габариты, мм | Волновод | Фланец | Материал | КСВН втор. |
|---|---|---|---|---|---|---|---|
| KADAMM ОВ-WR112-К | 6,57-9,99 | N (розетка) | 82x120x50 | WR112 | FBP | медь | 1,25 |
| KADAMM ОВ-WR137-К | 5,38-8,17 | N (розетка) | 90x150x60 | WR137 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR159-К | 4,64-7,05 | N (розетка) | 120x170x65 | WR159 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR187-К | 3,94-5,99 | N (розетка) | 137x200x83 | WR187 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR229-К | 3,22-4,90 | N (розетка) | 170x240x90 | WR229 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR28-К | 26,5-40,0 | 2,92 (розетка) | 42x50x20 | WR28 | FBP | медь | 1,5 |
| KADAMM ОВ-WR284-К | 2,60-3,95 | N (розетка) | 180x275x88 | WR284 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR34-К | 21,7-33,0 | 2,92 (розетка) | 60x50x25 | WR34 | FBP | медь | 1,5 |
| KADAMM ОВ-WR340-К | 2,17-3,30 | N (розетка) | 190x280x110 | WR340 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR42-К | 17,6-26,7 | 2,92 (розетка) | 65x54x30 | WR42 | FBP | медь | 1,5 |
| KADAMM ОВ-WR430-К | 1,72-2,61 | N (розетка) | 240x390x140 | WR430 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR51-К | 14,5-22,0 | SMA (розетка) | 60x70x30 | WR51 | FBP | медь | 1,25 |
| KADAMM ОВ-WR510-К | 1,45-2,20 | N (розетка) | 285x510x180 | WR510 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR62-К | 11,9-18,0 | SMA (розетка) | 60x65x30 | WR62 | FBP | медь | 1,25 |
| KADAMM ОВ-WR650-К | 1,13-1,73 | N (розетка) | 320x460x160 | WR650 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR75-К | 9,84-15,0 | N (розетка) | 60x83x35 | WR75 | FBP | медь | 1,25 |
| KADAMM ОВ-WR770-К | 0,96-1,46 | N (розетка) | 400x760x250 | WR770 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR90-К | 8,2-12,40 | N (розетка) | 70x85x40 | WR90 | FBP | медь | 1,25 |
Вопросы по серии
Общий диапазон серии ОВ-КР — 960 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ОВ-КР — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ОВ-WR112-К», и количество.
Техническое описание серии ОВ-КР и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие серии раздела — каталог KADAMM.
