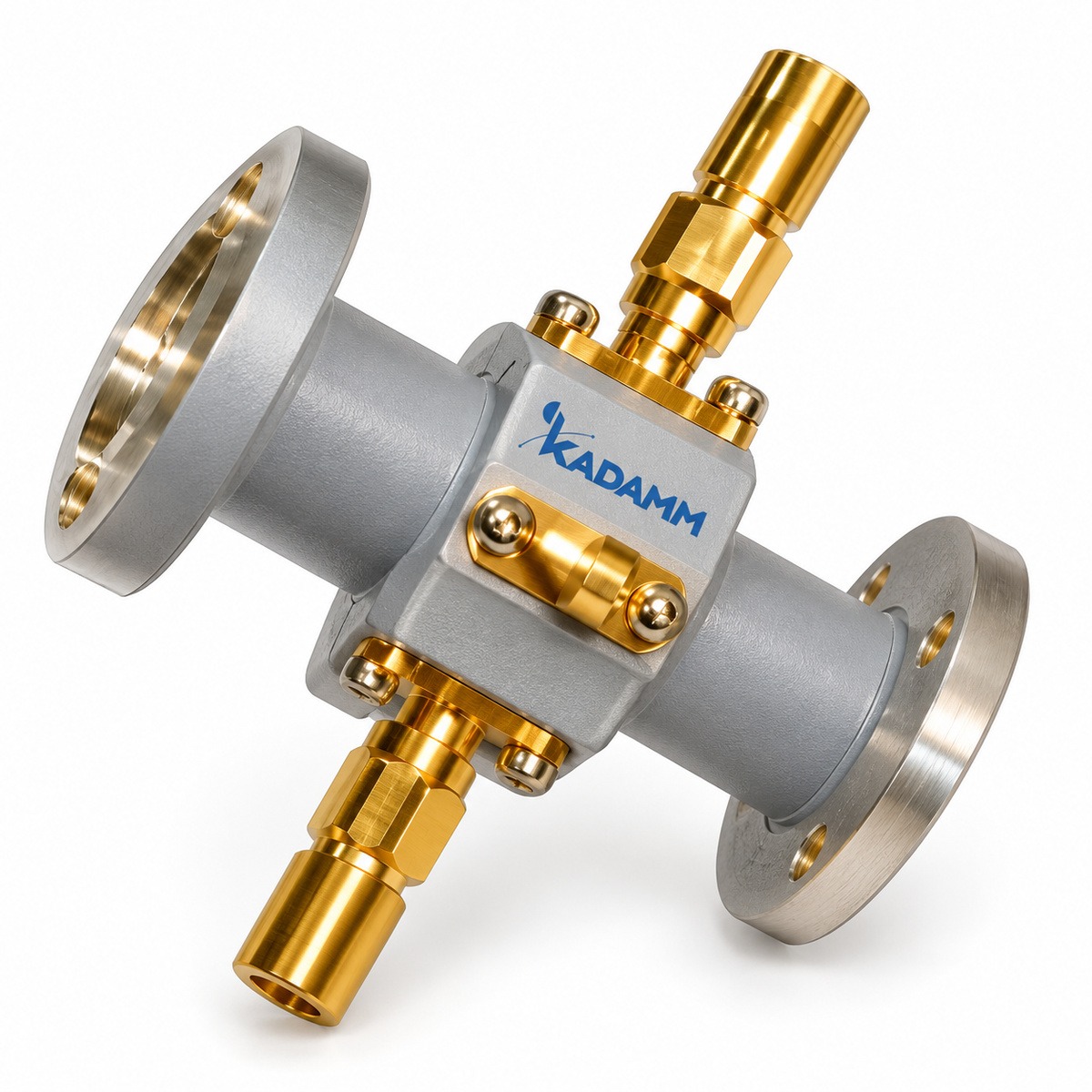

Волноводные ответвители и мосты KADAMM в серии ОВ-З-К: 12 моделей, 1,2 – 31 ГГц, соединители SMA.
О серии
Волноводные ответвители и мосты серии ОВ-З-К отбирают часть мощности или делят её в волноводном тракте. В серии ОВ-З-К — 12 моделей, общий диапазон 1,2 – 31 ГГц, соединители SMA.
Модели внутри серии ОВ-З-К отличаются параметрами: частоты, соединители, материал, диаметр волновода. Общее для всех моделей ОВ-З-К: переходное ослабление, дБ — 30; КСВН, не более — 1,1.
Типовые задачи для серии ОВ-З-К: контроль мощности передатчика; измерение отражения; балансные схемы. Нужное исполнение ОВ-З-К выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 30 |
| КСВН, не более | 1,1 |
Исполнения серии
| Артикул | Частоты, ГГц | Соединитель | Материал | Ø волн., мм |
|---|---|---|---|---|
| KADAMM ОВ-Ø100-З | 2,0-4,0 | N (розетка) | алюминий | 100 |
| KADAMM ОВ-Ø11,25-З | 18,2-24,9 | SMA (розетка) | медь | 11,25 |
| KADAMM ОВ-Ø11-З | 17,7-21,2 | SMA (розетка) | медь | 11 |
| KADAMM ОВ-Ø14-З | 15,0-17,0 | SMA (розетка) | медь | 14 |
| KADAMM ОВ-Ø165-З | 1,2-1,4 | N (розетка) | алюминий | 165 |
| KADAMM ОВ-Ø20,244-З | 8,5-10,5 | SMA (розетка) | алюминий | 20,244 |
| KADAMM ОВ-Ø23,825-З | 9,1-10,0 | SMA (розетка) | алюминий | 23,825 |
| KADAMM ОВ-Ø27,78-З | 7,4-9,0 | SMA (розетка) | алюминий | 27,78 |
| KADAMM ОВ-Ø37-З | 4,5-6,5 | N (розетка) | алюминий | 37 |
| KADAMM ОВ-Ø51,99-З | 3,89-5,33 | N (розетка) | алюминий | 51,99 |
| KADAMM ОВ-Ø61,04-З | 3,3-3,8 | N (розетка) | алюминий | 61,04 |
| KADAMM ОВ-Ø7,137-З | 27,5-31 | SMA (розетка) | медь | 7,137 |
Вопросы по серии
Общий диапазон серии ОВ-З-К — 1,2 – 31 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ОВ-З-К — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ОВ-Ø100-З», и количество.
Техническое описание серии ОВ-З-К и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
