Серия KADAMM МСВ: 22 модели, 3,22 – 40 ГГц, соединители по таблице исполнений.
О серии

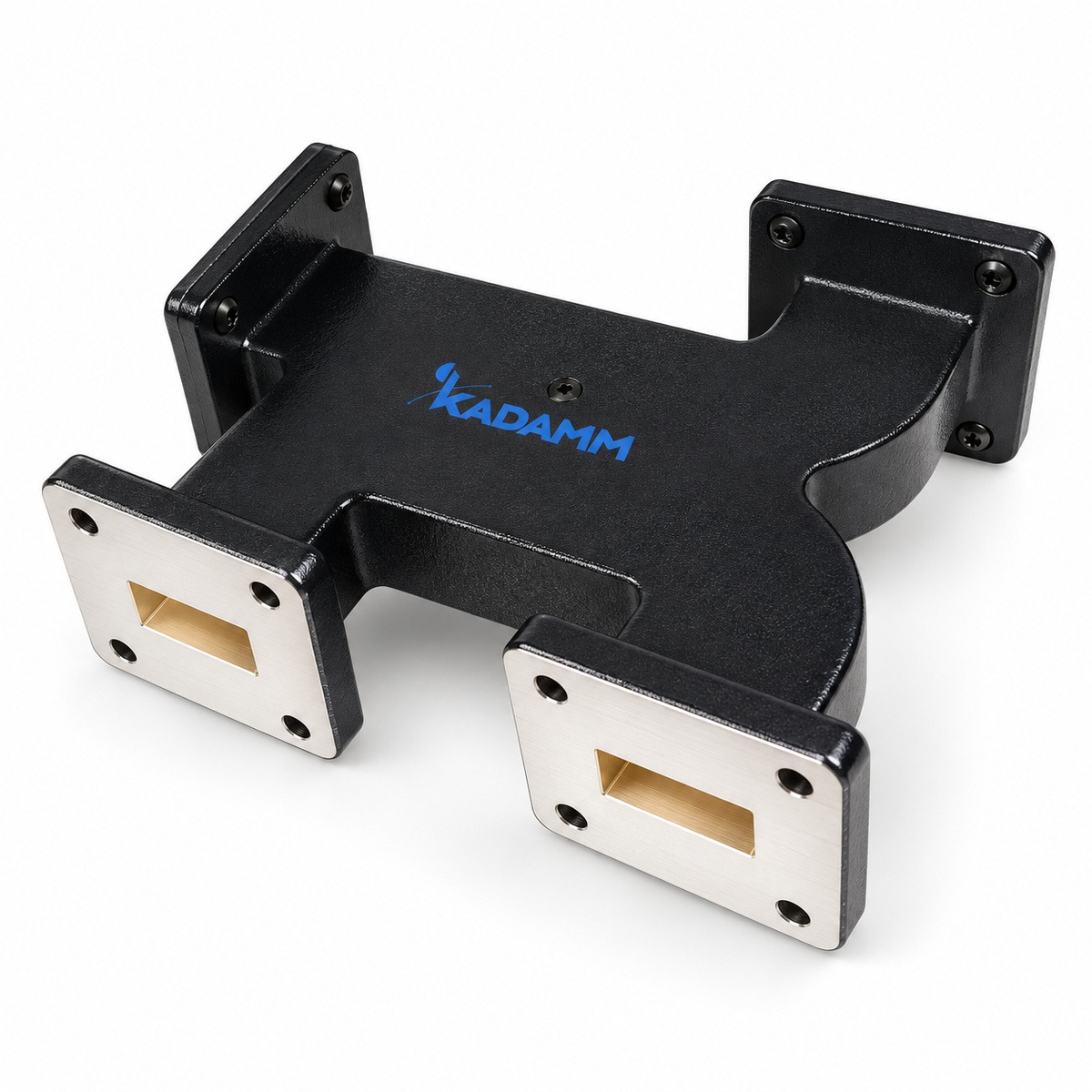

Волноводные ответвители и мосты серии МСВ отбирают часть мощности или делят её в волноводном тракте. Состав серии МСВ: 22 модели, общий диапазон 3,22 – 40 ГГц, соединители по таблице исполнений.
По моделям KADAMM МСВ: КСВН от 1,25 до 1,3. Модели внутри серии МСВ отличаются параметрами: частоты, КСВН, волновод, материал. Общее для всех моделей МСВ: переходное ослабление, дБ — 3 -7; рабочая полоса — ≤10%.
Типовые задачи для серии МСВ: контроль мощности передатчика; измерение отражения; балансные схемы. Нужное исполнение МСВ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 3 -7 |
| Рабочая полоса | ≤10% |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Волновод | Материал |
|---|---|---|---|---|
| KADAMM МСВ-WR112-С | 6,57-9,99 | 1,25 | WR112 | медь |
| KADAMM МСВ-WR137-С | 5,38-8,17 | 1,25 | WR137 | медь |
| KADAMM МСВ-WR159-С | 4,64-7,05 | 1,25 | WR159 | алюминий |
| KADAMM МСВ-WR159-Т | 4,64-7,05 | 1,25 | WR159 | алюминий |
| KADAMM МСВ-WR187-С | 3,94-5,99 | 1,25 | WR187 | алюминий |
| KADAMM МСВ-WR187-Т | 3,94-5,99 | 1,25 | WR187 | алюминий |
| KADAMM МСВ-WR229-С | 3,22-4,90 | 1,25 | WR229 | алюминий |
| KADAMM МСВ-WR229-Т | 3,22-4,90 | 1,25 | WR229 | алюминий |
| KADAMM МСВ-WR28-С | 26,5-40,0 | 1,3 | WR28 | медь |
| KADAMM МСВ-WR28-Т | 26,5-40,0 | 1,3 | WR28 | медь |
| KADAMM МСВ-WR34-С | 21,7-33,0 | 1,3 | WR34 | медь |
| KADAMM МСВ-WR34-Т | 21,7-33,0 | 1,3 | WR34 | медь |
| KADAMM МСВ-WR42-С | 17,6-26,7 | 1,3 | WR42 | медь |
| KADAMM МСВ-WR42-Т | 17,6-26,7 | 1,3 | WR42 | медь |
| KADAMM МСВ-WR51-С | 14,5-22,0 | 1,25 | WR51 | медь |
| KADAMM МСВ-WR51-Т | 14,5-22,0 | 1,25 | WR51 | медь |
| KADAMM МСВ-WR62-С | 11,9-18,0 | 1,25 | WR62 | медь |
| KADAMM МСВ-WR62-Т | 11,9-18,0 | 1,25 | WR62 | медь |
| KADAMM МСВ-WR75-С | 9,84-15,0 | 1,25 | WR75 | медь |
| KADAMM МСВ-WR75-Т | 9,84-15,0 | 1,25 | WR75 | медь |
| KADAMM МСВ-WR90-С | 8,20-12,40 | 1,25 | WR90 | медь |
| KADAMM МСВ-WR90-Т | 8,20-12,40 | 1,25 | WR90 | медь |
Вопросы по серии
Общий диапазон серии МСВ — 3,22 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии МСВ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM МСВ-WR112-С», и количество.
К серии МСВ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
