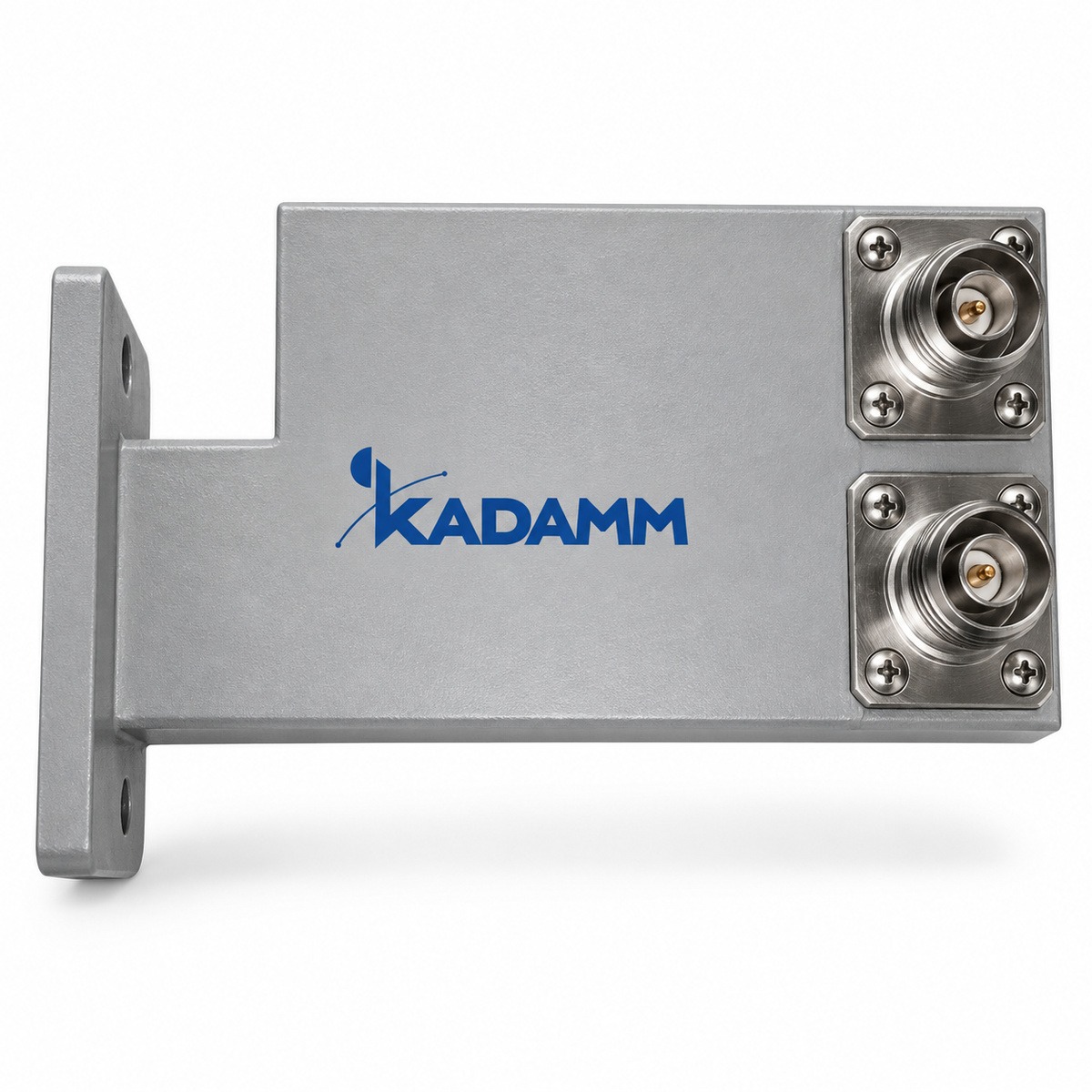

KADAMM ОВ-УС — серия производства KADAMM (КАДАММ): 24 модели, 750 МГц – 112 ГГц, соединители по таблице исполнений.
О серии
Волноводные ответвители и мосты серии ОВ-УС отбирают часть мощности или делят её в волноводном тракте. Состав серии ОВ-УС: 24 модели, общий диапазон 750 МГц – 112 ГГц, соединители по таблице исполнений.
По моделям KADAMM ОВ-УС: КСВН от 1,1 до 1,2. Модели внутри серии ОВ-УС отличаются параметрами: частоты, направленность, КСВН, волновод, фланец, материал. Общее для всех моделей ОВ-УС: переходное ослабление, дБ — 3-60.
Где применяют KADAMM ОВ-УС: контроль мощности передатчика; измерение отражения; балансные схемы. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ОВ-УС.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 3-60 |
Исполнения серии
| Артикул | Частоты, ГГц | Направл., дБ | КСВН | Волновод | Фланец | Материал | КСВН втор. |
|---|---|---|---|---|---|---|---|
| KADAMM ОВ-WR10-У | 73,8-112 | 15-26 | 1,2 | WR10 | FUGP | медь | 2 |
| KADAMM ОВ-WR112-У | 6,57-9,99 | 15-30 | 1,1 | WR112 | FBP | медь | 1,25 |
| KADAMM ОВ-WR12-У | 60,5-91,9 | 15-26 | 1,2 | WR12 | FUGP | медь | 2 |
| KADAMM ОВ-WR137-У | 5,38-8,17 | 15-30 | 1,1 | WR137 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR15-У | 49,8-75,8 | 15-26 | 1,2 | WR15 | FUGP | медь | 2 |
| KADAMM ОВ-WR159-У | 4,64-7,05 | 15-30 | 1,1 | WR159 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR187-У | 3,94-5,99 | 15-30 | 1,1 | WR187 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR19-У | 39,2-59,6 | 15-26 | 1,15 | WR19 | FUGP | медь | 2 |
| KADAMM ОВ-WR22-У | 32,9-50,1 | 15-28 | 1,15 | WR22 | FUGP | медь | 2 |
| KADAMM ОВ-WR229-У | 3,22-4,90 | 15-30 | 1,1 | WR229 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR28-У | 26,5-40,0 | 15-30 | 1,15 | WR28 | FBP | медь | 1,5 |
| KADAMM ОВ-WR284-У | 2,60-3,95 | 15-30 | 1,1 | WR284 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR34-У | 21,7-33,0 | 15-30 | 1,1 | WR34 | FBP | медь | 1,6 |
| KADAMM ОВ-WR340-У | 2,17-3,30 | 15-30 | 1,1 | WR340 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR42-У | 17,6-26,7 | 15-30 | 1,1 | WR42 | FBP | медь | 1,4 |
| KADAMM ОВ-WR430-У | 1,72-2,61 | 15-30 | 1,1 | WR430 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR51-У | 14,5-22,0 | 15-30 | 1,1 | WR51 | FBP | медь | 1,35 |
| KADAMM ОВ-WR510-У | 1,45-2,20 | 15-30 | 1,1 | WR510 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR62-У | 11,9-18,0 | 15-30 | 1,1 | WR62 | FBP | медь | 1,35 |
| KADAMM ОВ-WR650-У | 1,13-1,73 | 15-30 | 1,1 | WR650 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR75-У | 9,84-15,0 | 15-30 | 1,1 | WR75 | FBP | медь | 1,25 |
| KADAMM ОВ-WR770-У | 0,96-1,46 | 15-30 | 1,1 | WR770 | FDP | алюминий | 1,25 |
| KADAMM ОВ-WR90-У | 8,20-12,40 | 15-30 | 1,1 | WR90 | FBP | медь | 1,25 |
| KADAMM ОВ-WR975-У | 0,75-1,15 | 15-30 | 1,1 | WR975 | FDP | алюминий | 1,25 |
Вопросы по серии
Общий диапазон серии ОВ-УС — 750 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ОВ-УС — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ОВ-WR10-У», и количество.
К серии ОВ-УС прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
