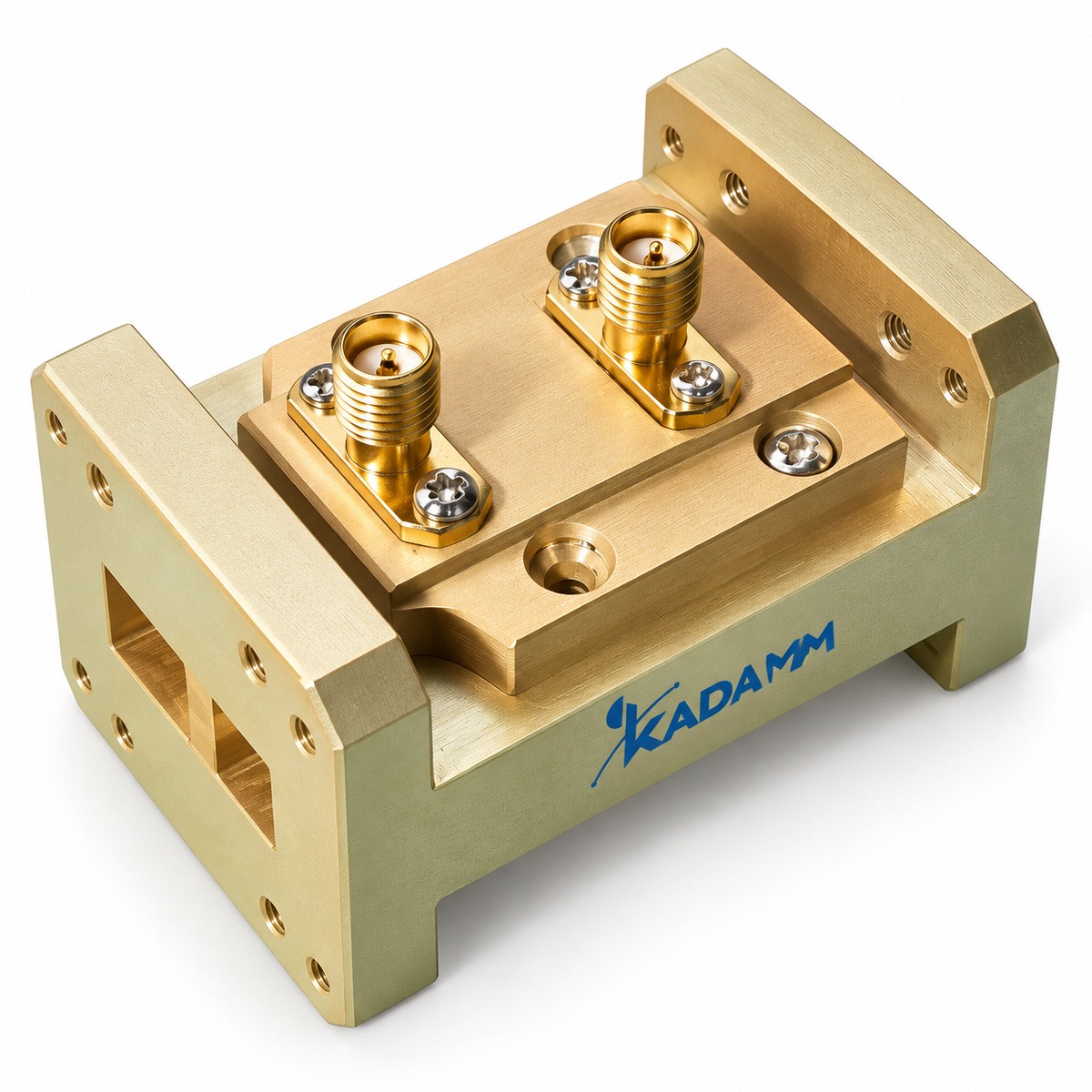

Волноводные ответвители и мосты KADAMM в серии ОВ-П-Н: 13 моделей, 840 МГц – 40 ГГц, соединители N.
О серии
Изделия серии KADAMM ОВ-П-Н отбирают часть мощности или делят её в волноводном тракте. Состав серии ОВ-П-Н: 13 моделей, общий диапазон 840 МГц – 40 ГГц, соединители N.
По моделям KADAMM ОВ-П-Н: КСВН от 1,15 до 1,2. Исполнения ОВ-П-Н различаются по параметрам: частоты, направленность, КСВН, соединители, материал, длина. Общее для всех моделей ОВ-П-Н: фланец — FP.
Типовые задачи для серии ОВ-П-Н: контроль мощности передатчика; измерение отражения; балансные схемы. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ОВ-П-Н.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Фланец | FP |
Исполнения серии
| Артикул | Частоты, ГГц | Направл., дБ | КСВН | Соединитель | Материал | Длина, мм | КСВН втор. | Волновод |
|---|---|---|---|---|---|---|---|---|
| KADAMM ОВ-WRD110-П | 11-26,5 | 10 | 1,20 | SMA (розетка) | медь | 80 | 2,0 | — |
| KADAMM ОВ-WRD150-П | 1,5-3,6 | 15 | 1,15 | N (розетка) | алюминий | 200 | 1,6 | WRD150 |
| KADAMM ОВ-WRD180-П | 18-40 | 10 | 1,20 | SMA (розетка) | медь | 80 | 2,0 | — |
| KADAMM ОВ-WRD200-П | 2-4,8 | 15 | 1,15 | N (розетка) | алюминий | 180 | 1,6 | WRD200 |
| KADAMM ОВ-WRD250-П | 2,6-7,8 | 15 | 1,15 | N (розетка) | алюминий | 150 | 1,6 | WRD250 |
| KADAMM ОВ-WRD350-П | 3,5-8,2 | 15 | 1,15 | N (розетка) | алюминий | 120 | 1,6 | WRD350 |
| KADAMM ОВ-WRD475-П | 4,75-11 | 10 | 1,15 | N (розетка) | алюминий | 100 | 1,8 | WRD475 |
| KADAMM ОВ-WRD500-П | 5-18 | 10 | 1,15 | N (розетка) | алюминий | 100 | 1,8 | WRD500 |
| KADAMM ОВ-WRD580-П | 5,8-16 | 10 | 1,15 | N (розетка) | алюминий | 100 | 1,8 | WRD580 |
| KADAMM ОВ-WRD650-П | 6,5-18 | 10 | 1,15 | N (розетка) | алюминий | 100 | 1,8 | WRD650 |
| KADAMM ОВ-WRD700-П | 7-18,5 | 10 | 1,15 | N (розетка) | алюминий | 100 | 1,8 | WRD700 |
| KADAMM ОВ-WRD750-П | 7,5-18 | 10 | 1,15 | N (розетка) | алюминий | 100 | 1,8 | WRD750 |
| KADAMM ОВ-WRD84-П | 0,84-2 | 15 | 1,15 | N (розетка) | алюминий | 300 | 1,6 | WRD84 |
Вопросы по серии
Общий диапазон серии ОВ-П-Н — 840 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ОВ-П-Н — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ОВ-WRD110-П», и количество.
Техническое описание серии ОВ-П-Н и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
