Серия KADAMM ОВ-ШС: 24 модели, 750 МГц – 112 ГГц, соединители по таблице исполнений.
О серии

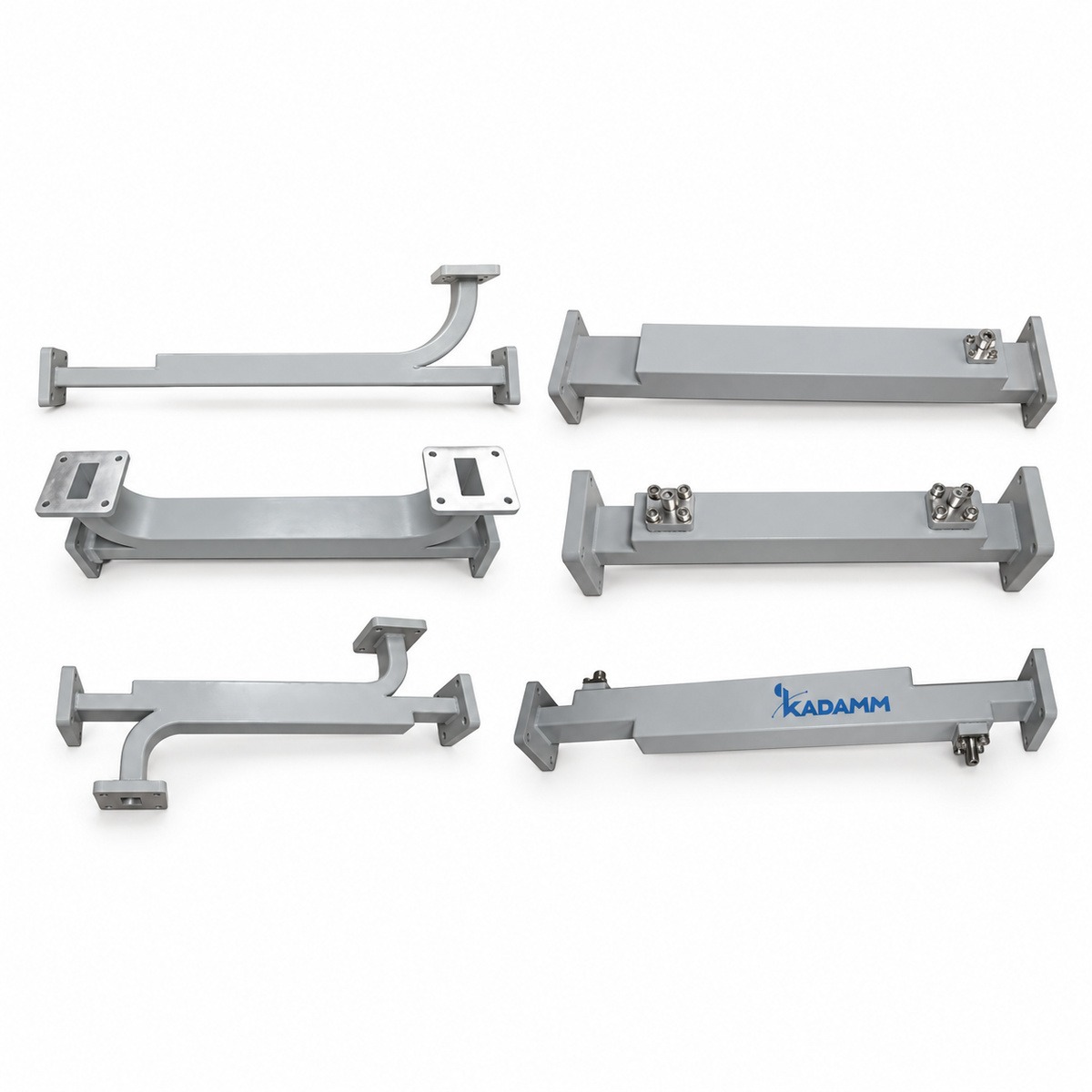

Изделия серии KADAMM ОВ-ШС отбирают часть мощности или делят её в волноводном тракте. Состав серии ОВ-ШС: 24 модели, общий диапазон 750 МГц – 112 ГГц, соединители по таблице исполнений.
Модели внутри серии ОВ-ШС отличаются параметрами: частоты, волновод, фланец, материал, КСВН, выход ответвления. Общее для всех моделей ОВ-ШС: переходное ослабление, дБ — 3-60; направленность, дБ, не менее — 30-40; КСВН, не более — 1,1.
Где применяют KADAMM ОВ-ШС: контроль мощности передатчика; измерение отражения; балансные схемы. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ОВ-ШС.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 3-60 |
| Направленность, дБ, не менее | 30-40 |
| КСВН, не более | 1,1 |
Исполнения серии
| Артикул | Частоты, ГГц | Волновод | Фланец | Материал | КСВН втор. | Выход ответвления |
|---|---|---|---|---|---|---|
| KADAMM ОВ-WR10 | 73,8-112 | WR10 | FUGP | медь | 1,25 | волновод |
| KADAMM ОВ-WR112 | 6,57-9,99 | WR112 | FBP | медь | 1,25 | N (р) |
| KADAMM ОВ-WR12 | 60,5-91,9 | WR12 | FUGP | медь | 1,25 | волновод |
| KADAMM ОВ-WR137 | 5,38-8,17 | WR137 | FDP | алюминий | 1,25 | N (р) |
| KADAMM ОВ-WR15 | 49,8-75,8 | WR15 | FUGP | медь | 1,25 | волновод |
| KADAMM ОВ-WR159 | 4,64-7,05 | WR159 | FDP | алюминий | 1,25 | N (р) |
| KADAMM ОВ-WR187 | 3,94-5,99 | WR187 | FDP | алюминий | 1,25 | N (р) |
| KADAMM ОВ-WR19 | 39,2-59,6 | WR19 | FUGP | медь | 1,25 | волновод |
| KADAMM ОВ-WR22 | 32,9-50,1 | WR22 | FUGP | медь | 1,25 | волновод |
| KADAMM ОВ-WR229 | 3,22-4,90 | WR229 | FDP | алюминий | 1,25 | N (р) |
| KADAMM ОВ-WR28 | 26,5-40,0 | WR28 | FBP | медь | 1,5 | 2,92-F |
| KADAMM ОВ-WR284 | 2,60-3,95 | WR284 | FDP | алюминий | 1,25 | N (р) |
| KADAMM ОВ-WR34 | 21,7-33,0 | WR34 | FBP | медь | 1,5 | 2,92-F |
| KADAMM ОВ-WR340 | 2,17-3,30 | WR340 | FDP | алюминий | 1,25 | N (р) |
| KADAMM ОВ-WR42 | 17,6-26,7 | WR42 | FBP | медь | 1,5 | 2,92-F |
| KADAMM ОВ-WR430 | 1,72-2,61 | WR430 | FDP | алюминий | 1,25 | N (р) |
| KADAMM ОВ-WR51 | 14,5-22,0 | WR51 | FBP | медь | 1,25 | SMA (р) |
| KADAMM ОВ-WR510 | 1,45-2,20 | WR510 | FDP | алюминий | 1,25 | N (р) |
| KADAMM ОВ-WR62 | 11,9-18,0 | WR62 | FBP | медь | 1,25 | SMA (р) |
| KADAMM ОВ-WR650 | 1,13-1,73 | WR650 | FDP | алюминий | 1,25 | N (р) |
| KADAMM ОВ-WR75 | 9,84-15,0 | WR75 | FBP | медь | 1,25 | N (р) |
| KADAMM ОВ-WR770 | 0,96-1,46 | WR770 | FDP | алюминий | 1,25 | N (р) |
| KADAMM ОВ-WR90 | 8,20-12,40 | WR90 | FBP | медь | 1,25 | N (р) |
| KADAMM ОВ-WR975 | 0,75-1,15 | WR975 | FDP | алюминий | 1,25 | N (р) |
Вопросы по серии
Общий диапазон серии ОВ-ШС — 750 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ОВ-ШС — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ОВ-WR10», и количество.
Техническое описание серии ОВ-ШС и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
