Серия KADAMM ДМВ-2-Н: 29 моделей, 320 МГц – 112 ГГц, соединители по таблице исполнений.
О серии

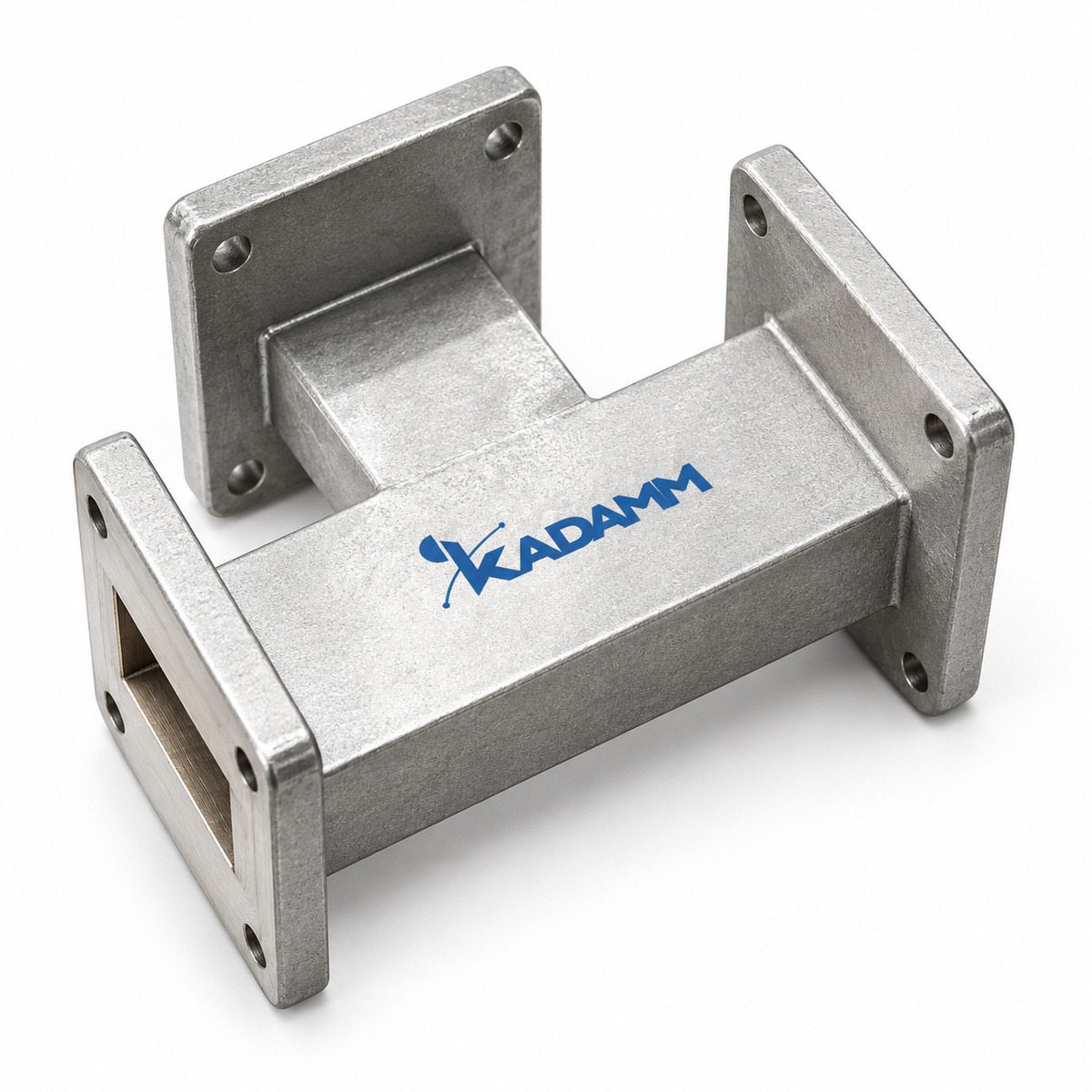

Волноводные тройники серии ДМВ-2-Н делят и складывают мощность в волноводном тракте. Состав серии ДМВ-2-Н: 29 моделей, общий диапазон 320 МГц – 112 ГГц, соединители по таблице исполнений.
По моделям KADAMM ДМВ-2-Н: вносимые потери от 0,2 до 0,5 дБ. Исполнения ДМВ-2-Н различаются по параметрам: частоты, потери, волновод, фланец, материал, полоса.
Типовые задачи для серии ДМВ-2-Н: разводка сигнала; балансные схемы; антенные решётки. Нужное исполнение ДМВ-2-Н выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Волновод | Фланец | Материал | Полоса | Разбаланс, ±дБ | КСВН Н |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДМВ-2-WR10-Н | 73,8-112 | 0,5 | WR10 | FUGP | медь | ≤10% | ±0,50 | 1,35 |
| KADAMM ДМВ-2-WR112-Н | 6,57-9,99 | 0,3 | WR112 | FBP | медь | ≤15% | ±0,35 | 1,2 |
| KADAMM ДМВ-2-WR1150-Н | 0,64-0,98 | 0,2 | WR1150 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
| KADAMM ДМВ-2-WR12-Н | 60,5-91,9 | 0,5 | WR12 | FUGP | медь | ≤10% | ±0,50 | 1,35 |
| KADAMM ДМВ-2-WR137-Н | 5,38-8,17 | 0,3 | WR137 | FDP | медь | ≤15% | ±0,35 | 1,2 |
| KADAMM ДМВ-2-WR15-Н | 49,8-75,8 | 0,5 | WR15 | FUGP | медь | ≤10% | ±0,50 | 1,35 |
| KADAMM ДМВ-2-WR1500-Н | 0,49-0,75 | 0,2 | WR1500 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
| KADAMM ДМВ-2-WR159-Н | 4,64-7,05 | 0,2 | WR159 | FDP | алюминий | ≤15% | ±0,35 | 1,2 |
| KADAMM ДМВ-2-WR1800-Н | 0,41-0,62 | 0,2 | WR1800 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
| KADAMM ДМВ-2-WR187-Н | 3,94-5,99 | 0,2 | WR187 | FDP | алюминий | ≤15% | ±0,35 | 1,2 |
| KADAMM ДМВ-2-WR19-Н | 39,2-59,6 | 0,5 | WR19 | FUGP | медь | ≤10% | ±0,50 | 1,35 |
| KADAMM ДМВ-2-WR2100-Н | 0,35-0,53 | 0,2 | WR2100 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
| KADAMM ДМВ-2-WR22-Н | 32,9-50,1 | 0,5 | WR22 | FUGP | медь | ≤10% | ±0,50 | 1,35 |
| KADAMM ДМВ-2-WR229-Н | 3,22-4,90 | 0,2 | WR229 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
| KADAMM ДМВ-2-WR2300-Н | 0,32-0,49 | 0,2 | WR2300 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
| KADAMM ДМВ-2-WR28-Н | 26,5-40,0 | 0,4 | WR28 | FBP | медь | ≤15% | ±0,40 | 1,25 |
| KADAMM ДМВ-2-WR284-Н | 2,60-3,95 | 0,2 | WR284 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
| KADAMM ДМВ-2-WR34-Н | 21,7-33,0 | 0,4 | WR34 | FBP | медь | ≤15% | ±0,40 | 1,25 |
| KADAMM ДМВ-2-WR340-Н | 2,17-3,30 | 0,2 | WR340 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
| KADAMM ДМВ-2-WR42-Н | 17,6-26,7 | 0,4 | WR42 | FBP | медь | ≤15% | ±0,40 | 1,25 |
| KADAMM ДМВ-2-WR430-Н | 1,72-2,61 | 0,2 | WR430 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
| KADAMM ДМВ-2-WR51-Н | 14,5-22,0 | 0,4 | WR51 | FBP | медь | ≤15% | ±0,40 | 1,25 |
| KADAMM ДМВ-2-WR510-Н | 1,45-2,20 | 0,2 | WR510 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
| KADAMM ДМВ-2-WR62-Н | 11,9-18,0 | 0,3 | WR62 | FBP | медь | ≤15% | ±0,40 | 1,2 |
| KADAMM ДМВ-2-WR650-Н | 1,13-1,73 | 0,2 | WR650 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
| KADAMM ДМВ-2-WR75-Н | 9,84-15,0 | 0,3 | WR75 | FBP | медь | ≤15% | ±0,35 | 1,2 |
| KADAMM ДМВ-2-WR770-Н | 0,96-1,46 | 0,2 | WR770 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
| KADAMM ДМВ-2-WR90-Н | 8,20-12,40 | 0,3 | WR90 | FBP | медь | ≤15% | ±0,35 | 1,2 |
| KADAMM ДМВ-2-WR975-Н | 0,75-1,15 | 0,2 | WR975 | FDP | алюминий | ≤15% | ±0,25 | 1,15 |
Вопросы по серии
Общий диапазон серии ДМВ-2-Н — 320 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ДМВ-2-Н — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ДМВ-2-WR10-Н», и количество.
К серии ДМВ-2-Н прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
