KADAMM ОВ-Н — серия производства KADAMM (КАДАММ): 13 моделей, 840 МГц – 40 ГГц, соединители N.
О серии

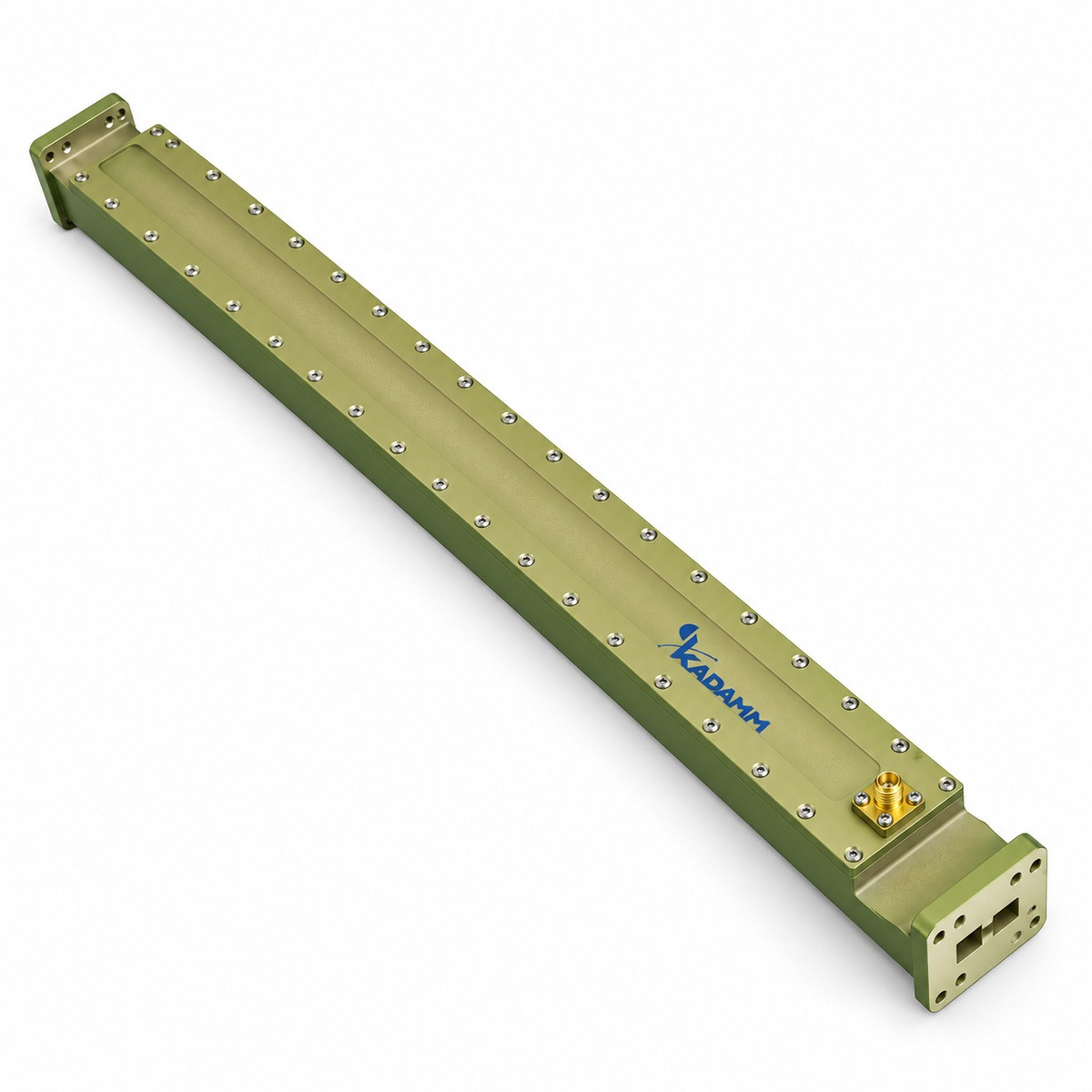

Волноводные ответвители и мосты серии ОВ-Н отбирают часть мощности или делят её в волноводном тракте. В серии ОВ-Н — 13 моделей, общий диапазон 840 МГц – 40 ГГц, соединители N.
Исполнения ОВ-Н различаются по параметрам: частоты, соединители, волновод, материал, КСВН. Общее для всех моделей ОВ-Н: переходное ослабление, дБ — 20-60; направленность, дБ, не менее — 25; КСВН, не более — 1,1; фланец — FP.
Где применяют KADAMM ОВ-Н: контроль мощности передатчика; измерение отражения; балансные схемы. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ОВ-Н.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Переходное ослабление, дБ | 20-60 |
| Направленность, дБ, не менее | 25 |
| КСВН, не более | 1,1 |
| Фланец | FP |
| Неравномерность переходного ослабления, ±дБ | ±1,5 |
Исполнения серии
| Артикул | Частоты, ГГц | Соединитель | Волновод | Материал | КСВН втор. |
|---|---|---|---|---|---|
| KADAMM ОВ-WRD110 | 11-26,5 | SMA (розетка) | WRD110 | медь | 1,25 |
| KADAMM ОВ-WRD150 | 1,5-3,6 | N (розетка) | WRD150 | алюминий | 1,5 |
| KADAMM ОВ-WRD180 | 18-40 | SMA (розетка) | WRD180 | медь | 1,25 |
| KADAMM ОВ-WRD200 | 2-4,8 | N (розетка) | WRD200 | алюминий | 1,5 |
| KADAMM ОВ-WRD250 | 2,6-7,8 | N (розетка) | WRD250 | алюминий | 1,5 |
| KADAMM ОВ-WRD350 | 3,5-8,2 | N (розетка) | WRD350 | алюминий | 1,5 |
| KADAMM ОВ-WRD475 | 4,75-11 | N (розетка) | WRD475 | алюминий | 1,5 |
| KADAMM ОВ-WRD500 | 5-18 | N (розетка) | WRD500 | алюминий | 1,5 |
| KADAMM ОВ-WRD580 | 5,8-16 | N (розетка) | WRD580 | алюминий | 1,5 |
| KADAMM ОВ-WRD650 | 6,5-18 | N (розетка) | WRD650 | алюминий | 1,5 |
| KADAMM ОВ-WRD700 | 7-18,5 | N (розетка) | WRD700 | алюминий | 1,25 |
| KADAMM ОВ-WRD750 | 7,5-18 | N (розетка) | WRD750 | алюминий | 1,25 |
| KADAMM ОВ-WRD84 | 0,84-2 | N (розетка) | WRD84 | алюминий | 1,5 |
Вопросы по серии
Общий диапазон серии ОВ-Н — 840 МГц – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ОВ-Н — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ОВ-WRD110», и количество.
Техническое описание серии ОВ-Н и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
Другие серии раздела — каталог KADAMM.
