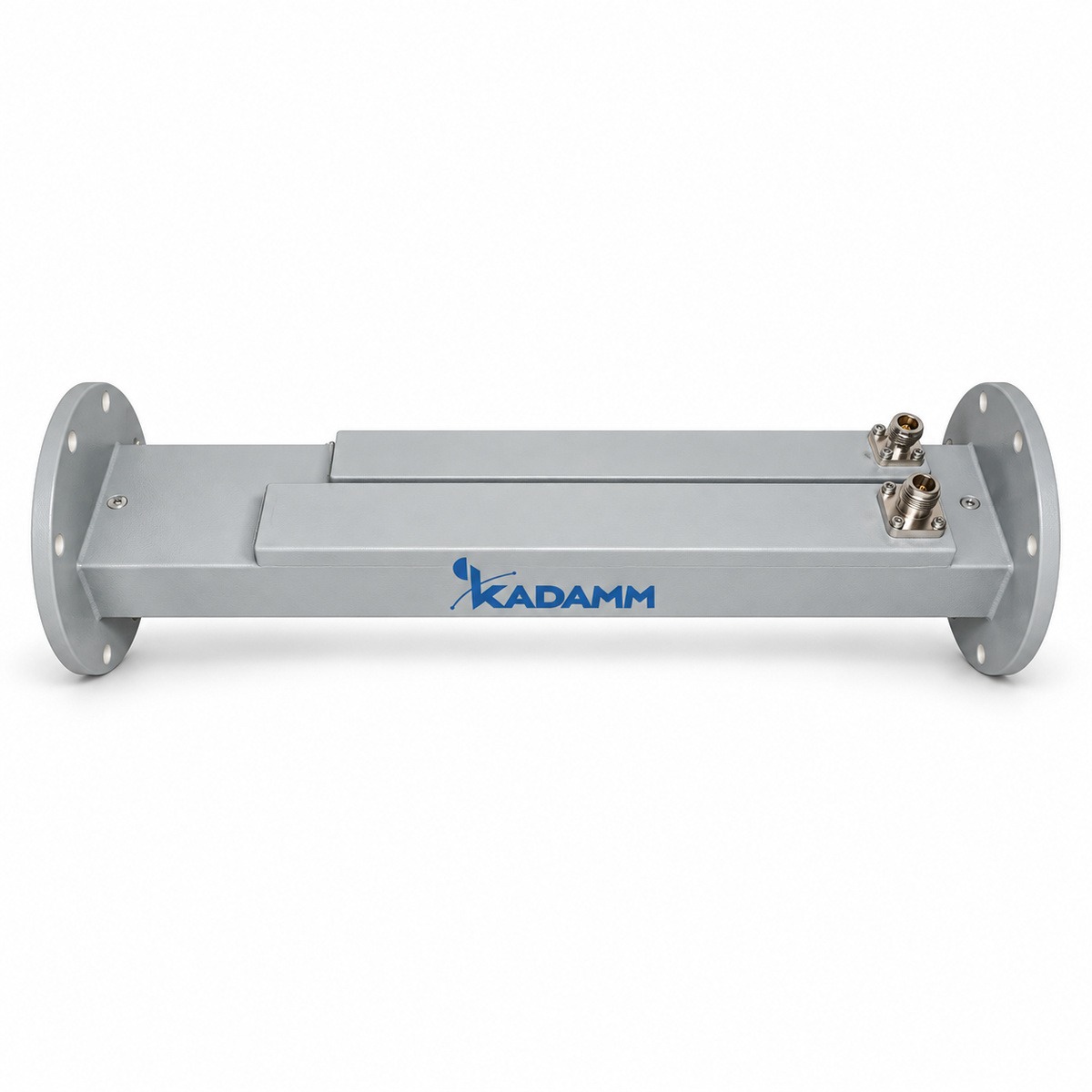

Волноводные ответвители и мосты KADAMM в серии ОВ-Г: 8 моделей, 2,4 – 56 ГГц, соединители по таблице исполнений.
О серии
Волноводные ответвители и мосты серии ОВ-Г отбирают часть мощности или делят её в волноводном тракте. В серии ОВ-Г — 8 моделей, общий диапазон 2,4 – 56 ГГц, соединители по таблице исполнений.
Модели внутри серии ОВ-Г отличаются параметрами: частоты, переходное ослабление, направленность, волновод, фланец, материал. Общее для всех моделей ОВ-Г: КСВН, не более — 1,15.
Типовые задачи для серии ОВ-Г: контроль мощности передатчика; измерение отражения; балансные схемы. Нужное исполнение ОВ-Г выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,15 |
Исполнения серии
| Артикул | Частоты, ГГц | Перех. ослабл., дБ | Направл., дБ | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|
| KADAMM ОВ-WR112-Г | F1: 8,6-9,5 F2: 17-19 | C1: 60 C2: 40 | D1≥25 D2≥25 | WR112 | FBP | медь |
| KADAMM ОВ-WR112-Г.2 | F1: 7,5-8,7 F2: 15-17,4 F3: 22,5-26,1 | C1: 55 C2: 45 C3: 45 | D1≥25 D2≥15 D3≥15 | WR112 | FBP | медь |
| KADAMM ОВ-WR187-Г | F1: 8-12 F2: 12-18 | C1: 40 C2: 40 | D1≥20 D2≥20 | WR187 | FDP | медь |
| KADAMM ОВ-WR284-Г | F1: 5,2-8 F2: 7,8-12 | C1: 40 C2: 40 | D1≥25 D2≥15 | WR284 | FDP | медь |
| KADAMM ОВ-WR51-Г | F1: 17-22 F2: 34-44 F3: 51-56 | C1: 30 C2: 30 C3: 30 | D1≥20 D2≥15 D3≥15 | WR51 | FBP/ FUGP | медь |
| KADAMM ОВ-WR62-Г | F1: 17-18 F2: 34-36 | C1: 55 C2: 50 | D1≥20 D2≥15 | WR62 | FBP | медь |
| KADAMM ОВ-WR650-Г | F1: 2,4-2,8 F2: 3,6-4,2 | C1: 30 C21: 30 | D1≥20 D2≥20 | WR650 | FDP | алюминий |
| KADAMM ОВ-WR90-Г | F1: 8-11 F2: 17-21 | C1: 40 C2: 60 | D1≥20 D2≥15 | WR90 | FBP | медь |
Вопросы по серии
Общий диапазон серии ОВ-Г — 2,4 – 56 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ОВ-Г — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ОВ-WR112-Г», и количество.
Техническое описание серии ОВ-Г и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
