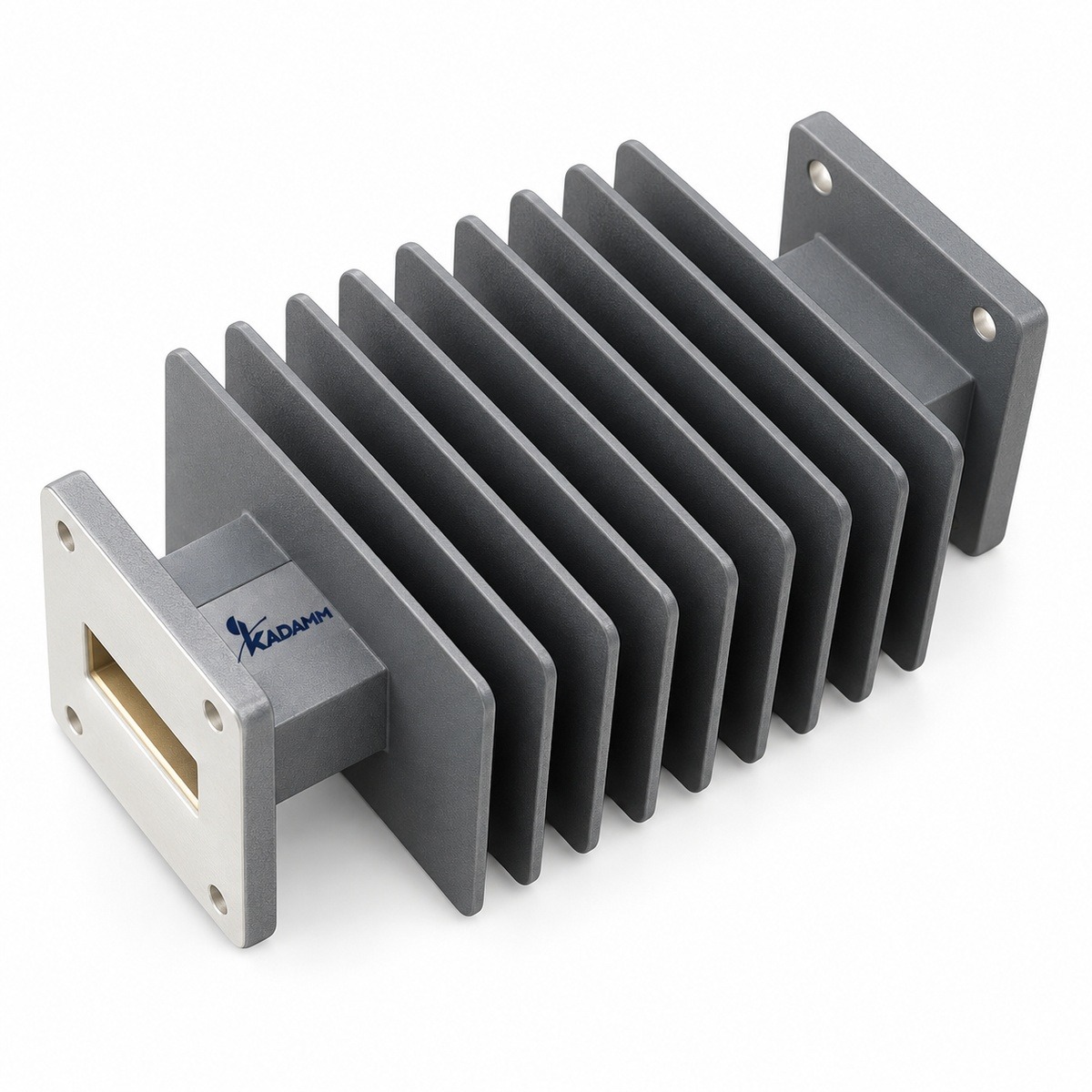

KADAMM ФНЧ-Г — серия производства KADAMM (КАДАММ): 4 модели, 2,015 – 10 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ФНЧ-Г пропускают нужную полосу частот и подавляют сигналы вне её. Состав серии ФНЧ-Г: 4 модели, общий диапазон 2,015 – 10 ГГц, соединители по таблице исполнений.
По моделям KADAMM ФНЧ-Г: КСВН от 1,2 до 1,25; развязка от 40 до 50 дБ. Исполнения ФНЧ-Г различаются по параметрам: полоса пропускания, развязка, КСВН, волновод, материал, полоса задерживания. Общее для всех моделей ФНЧ-Г: вносимые потери, дБ, не более — 0,2.
Где применяют KADAMM ФНЧ-Г: защита приёмников от помех; подавление гармоник передатчика; выделение каналов. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ФНЧ-Г.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Вносимые потери, дБ, не более | 0,2 |
Исполнения серии
| Артикул | Полоса пропускания, ГГц | Развязка, дБ | КСВН | Волновод | Материал | Полоса задерживания, ГГц |
|---|---|---|---|---|---|---|
| KADAMM ФНЧ-2015/2130-WR430-Г | 2,015-2,13 | 40 | 1,2 | WR430 | алюминий | 2-я и 3-я гармоники |
| KADAMM ФНЧ-5800/7200-WR137-Г | 5,8-7,2 | 40 | 1,2 | WR137 | алюминий | 11,6-14 |
| KADAMM ФНЧ-8000/9000-WR90-Г | 8-9 | 50 | 1,25 | WR90 | медь | 16-18 |
| KADAMM ФНЧ-8500/10000-WR112-Г | 8,5-10 | 40 | 1,2 | WR112 | алюминий | 17-20 |
Вопросы по серии
Общий диапазон серии ФНЧ-Г — 2,015 – 10 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ФНЧ-Г — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ФНЧ-2015/2130-WR430-Г», и количество.
К серии ФНЧ-Г прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
