KADAMM ФНЧ-В — серия производства KADAMM (КАДАММ): 8 моделей, 2,6 – 32 ГГц, соединители по таблице исполнений.

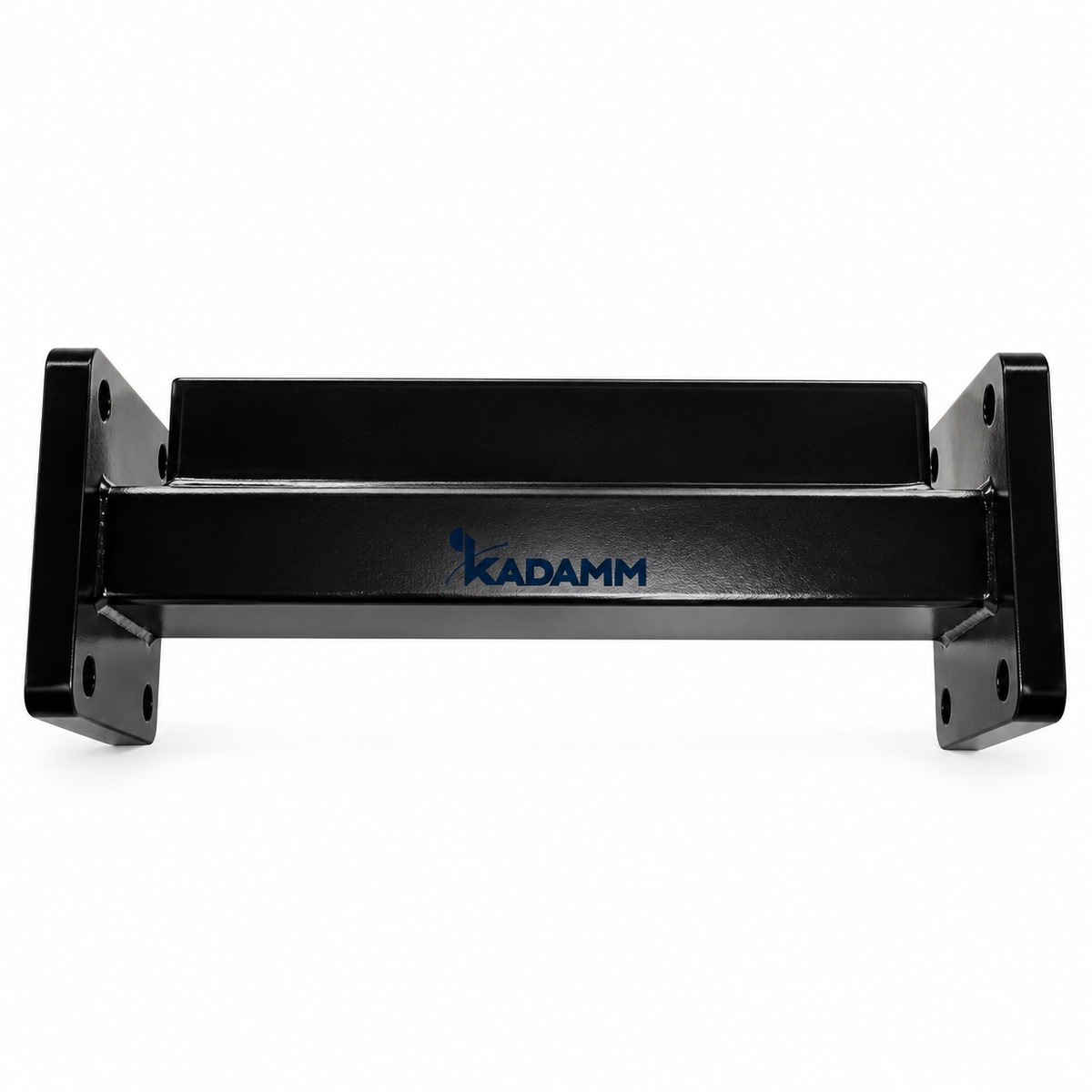

Волноводные фильтры нижних частот KADAMM ФНЧ-В

2,6 – 32 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Фильтры СВЧ серии ФНЧ-В пропускают нужную полосу частот и подавляют сигналы вне её. Состав серии ФНЧ-В: 8 моделей, общий диапазон 2,6 – 32 ГГц, соединители по таблице исполнений.

По моделям KADAMM ФНЧ-В: вносимые потери от 0,25 до 0,4 дБ; КСВН от 1,2 до 1,25; подавление от 40 до 60 дБ. Модели внутри серии ФНЧ-В отличаются параметрами: полоса пропускания, потери, КСВН, подавление, волновод, материал.

Типовые задачи для серии ФНЧ-В: защита приёмников от помех; подавление гармоник передатчика; выделение каналов. Нужное исполнение ФНЧ-В выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 2,6 – 32 ГГцПолосу каждой модели ФНЧ-В смотрите в таблице: общий диапазон серии перекрывают несколько исполнений.

Полоса пропусканияРабочая полоса модели ФНЧ-В должна перекрывать все частоты тракта с запасом по краям.

ПотериНа высоких частотах потери ФНЧ-В растут: сравнивайте их на верхней частоте тракта.

КСВНДля измерительных трактов берите исполнения ФНЧ-В с наименьшим КСВН.

ПодавлениеПодавление вне полосы у модели ФНЧ-В выбирают по уровню помехи, которую нужно убрать.

ВолноводСечение волновода у модели ФНЧ-В выбирают по рабочему диапазону: у каждого сечения свой диапазон.

Технические характеристики

Исполнения серии

Артикул	Полоса пропускания, ГГц	Потери, дБ	КСВН	Подавление, дБ	Волновод	Материал	Полоса задерживания, ГГц
KADAMM ФНЧ-11600/12800-WR75	11,6-12,8	0,25	1,2	≥60	WR75	медь	13,5-15
KADAMM ФНЧ-20400/20900-WR42	20,4-20,9	0,3	1,2	≥55	WR42	медь	30-31
KADAMM ФНЧ-21000/23000-WR42	21-23	0,4	1,25	≥40	WR42	медь	42-46
KADAMM ФНЧ-22000/32000-WR34	22-32	0,4	1,2	≥55	WR34	медь	33-26
KADAMM ФНЧ-2600/3000-WR284	2,6-3	0,3	1,25	≥40	WR284	алюминий	5,2-10
KADAMM ФНЧ-4500/4800-WR229	4,5-4,8	0,3	1,2	≥55	WR229	алюминий	6,725-7,025
KADAMM ФНЧ-7500/8700-WR112	7,5-8,7	0,3	1,2	≥40	WR112	медь	15-26
KADAMM ФНЧ-8500/10500-WR90	8,5-10,5	0,4	1,25	≥40	WR90	медь	12-15

Вопросы по серии

В каком диапазоне работает серия KADAMM ФНЧ-В?

Общий диапазон серии ФНЧ-В — 2,6 – 32 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ФНЧ-В?

В серии ФНЧ-В — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ФНЧ-В?

Назовите артикул исполнения из таблицы, например «KADAMM ФНЧ-11600/12800-WR75», и количество.

Какие документы есть на серию KADAMM ФНЧ-В?

Техническое описание серии ФНЧ-В и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
