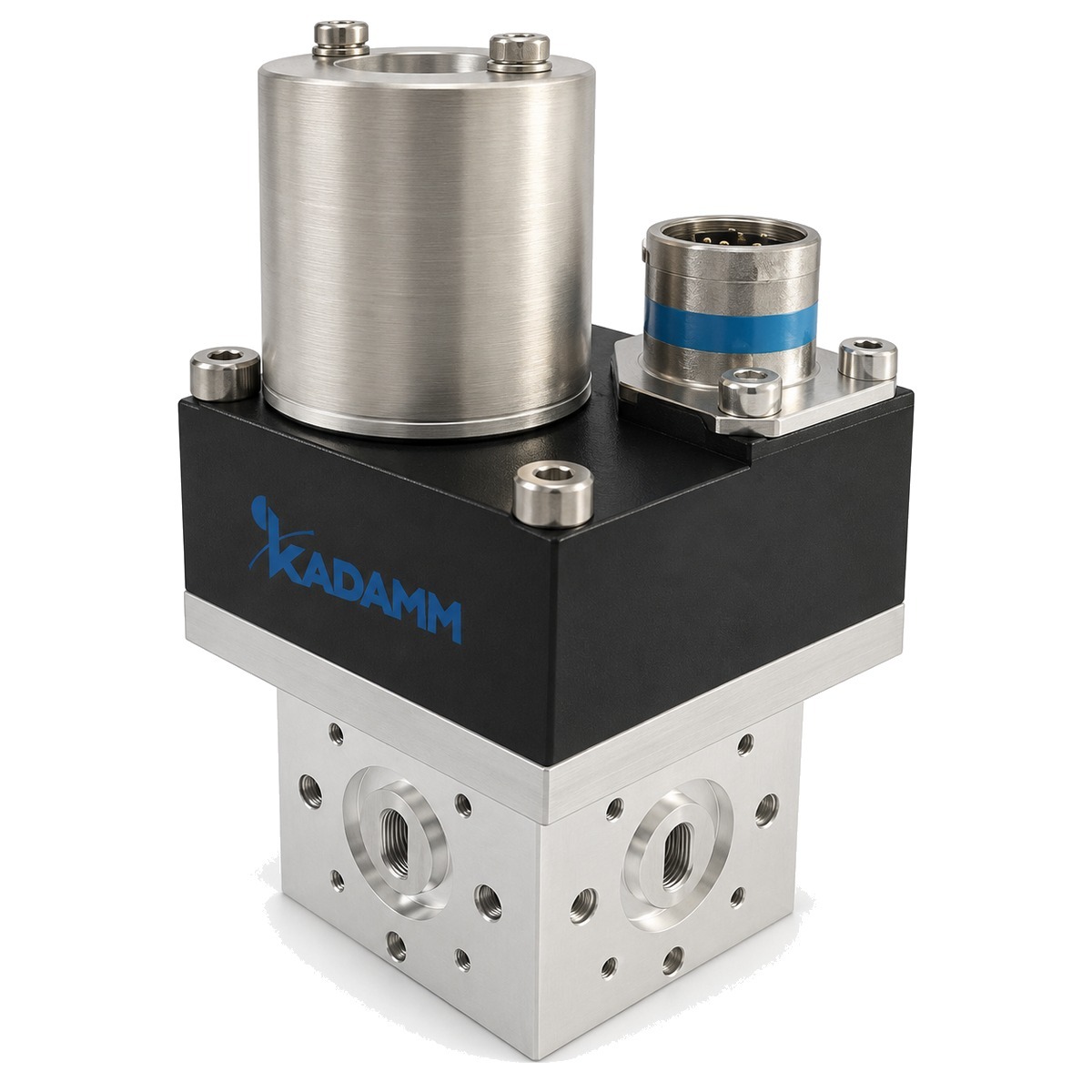

KADAMM ПВК — серия производства KADAMM (КАДАММ): 10 моделей, до 40 ГГц, соединители SMA.
О серии
Волноводные переключатели серии ПВК коммутируют сигнал между волноводными трактами. Состав серии ПВК: 10 моделей, общий диапазон до 40 ГГц, соединители SMA.
По моделям KADAMM ПВК: вносимые потери от 0,1 до 1 дБ; КСВН от 1,1 до 2; развязка от 50 до 70 дБ. Исполнения ПВК различаются по параметрам: частоты, тип переключателя, потери, развязка, КСВН, соединители.
Типовые задачи для серии ПВК: резервирование передатчиков; переключение антенн радиолокатора; измерительные стенды. Нужное исполнение ПВК выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Тип переключателя | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В | Температура, °C |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПВК-WR112-N-X2Z | 0–10 | DPDT | — | — | — | N, WR-112 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–8,5 ГГц: 0,30 / 60 / 1,30; 7,05–10 ГГц: 0,05 / 60 / 1,08 | +15, +24 | -40–+85 |
| KADAMM ПВК-WR137 | волноводный переключатель: 5,38-8,17 коаксиальный переключатель: 0-18 | — | 0,1 0,5 | 70 50 | 1,1 1,35 | BJ70 SMA (р) | — | — | — |
| KADAMM ПВК-WR137-N-X2Z | 0–8,5 | DPDT | — | — | — | N, WR-137 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–8,5 ГГц: 0,30 / 60 / 1,30; 5,85–8,2 ГГц: 0,02 / 60 / 1,05 | +15, +24 | -40–+85 |
| KADAMM ПВК-WR28 | волноводный переключатель: 26,5-40 коаксиальный переключатель: 0-40 | — | 0,2 1 | 60 50 | 1,15 2 | WR28 2,92 (р) | — | — | — |
| KADAMM ПВК-WR42-S-X2Z | 0–26,5 | DPDT | — | — | — | SMA, WR-42 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 18–26,5 ГГц: 0,10 / 60 / 1,10 | +15, +24 | -40–+85 |
| KADAMM ПВК-WR51-S-X2Z | 0–22 | DPDT | — | — | — | SMA, WR-51 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 15–22 ГГц: 0,10 / 60 / 1,10 | +15, +24 | -40–+85 |
| KADAMM ПВК-WR62-S-X2Z | 0–18 | DPDT | — | — | — | SMA, WR-62 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 12,4–18 ГГц: 0,10 / 60 / 1,10 | +15, +24 | -40–+85 |
| KADAMM ПВК-WR75 | волноводный переключатель: 10-15,5 коаксиальный переключатель: 0-18 | — | 0,15 0,5 | 70 50 | 1,1 1,35 | BJ120 SMA (р) | — | — | — |
| KADAMM ПВК-WR75-S-X2Z | 0–18 | DPDT | — | — | — | SMA, WR-75 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 10–15 ГГц: 0,05 / 60 / 1,08 | +15, +24 | -40–+85 |
| KADAMM ПВК-WR90-S-X2Z | 0–18 | DPDT | — | — | — | SMA, WR-90 | 0–1 ГГц: 0,05 / 80 / 1,10; 1–2 ГГц: 0,10 / 70 / 1,15; 2–6,5 ГГц: 0,25 / 60 / 1,25; 6,5–11 ГГц: 0,30 / 60 / 1,30; 11–15 ГГц: 0,35 / 50 / 1,35; 15–18 ГГц: 0,50 / 50 / 1,50; 8,2–12,4 ГГц: 0,05 / 60 / 1,05 | +15, +24 | -40–+85 |
Вопросы по серии
Общий диапазон серии ПВК — до 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПВК — SMA. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПВК-WR112-N-X2Z», и количество.
Техническое описание серии ПВК и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
