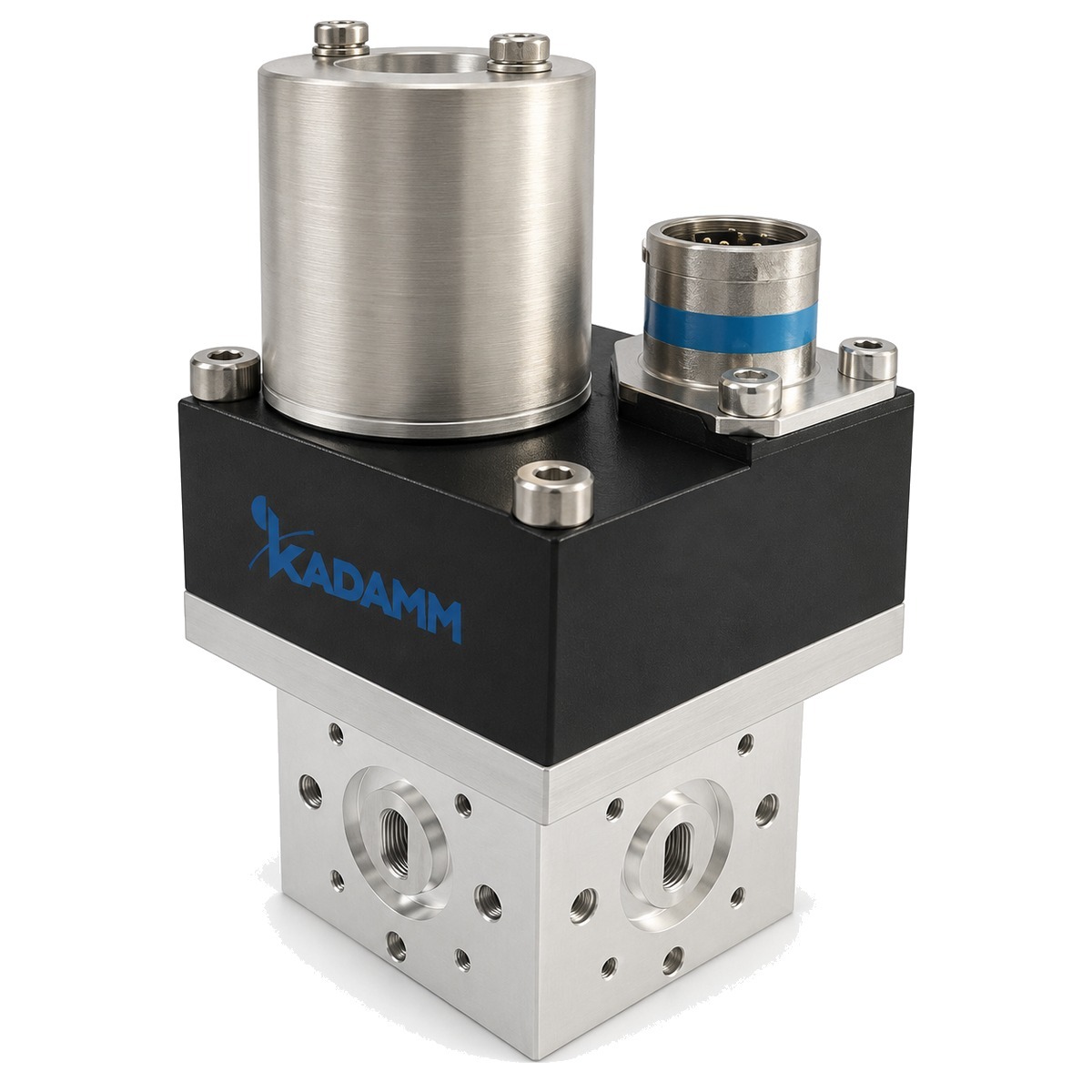

Серия KADAMM ПВ: 16 моделей, 3,95 – 110 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ПВ коммутируют сигнал между волноводными трактами. Состав серии ПВ: 16 моделей, общий диапазон 3,95 – 110 ГГц, соединители по таблице исполнений.
По моделям KADAMM ПВ: вносимые потери от 0,02 до 0,4 дБ; КСВН от 1,05 до 1,2; развязка от 50 до 80 дБ. Исполнения ПВ различаются по параметрам: частоты, потери, развязка, КСВН, соединители, время переключения. Общее для всех моделей ПВ: напряжение, В — +15, +24; рабочая температура, °C — -40–+85; расширенный диапазон температур, °C — -55–+85; температура хранения, °C — -55–+105.
Где применяют KADAMM ПВ: резервирование передатчиков; переключение антенн радиолокатора; измерительные стенды. Нужное исполнение ПВ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Тип переключателя | DPDT |
| Напряжение, В | +15, +24 |
| Рабочая температура, °C | -40–+85 |
| Расширенный диапазон температур, °C | -55–+85 |
| Температура хранения, °C | -55–+105 |
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Время переключения, мс |
|---|---|---|---|---|---|---|
| KADAMM ПВ-WR10-X2Z | 75–110 | 0,4 | 50 | 1,2 | WR-10 | 50 |
| KADAMM ПВ-WR112-X2Z | 7,05–10 | 0,05 | 60 | 1,08 | WR-112 | 60 |
| KADAMM ПВ-WR12-X2Z | 60–90 | 0,4 | 50 | 1,2 | WR-12 | 50 |
| KADAMM ПВ-WR137-X2Z | 5,85–8,2 | 0,02 | 60 | 1,05 | WR-137 | 60 |
| KADAMM ПВ-WR15-X2Z | 50–75 | 0,4 | 50 | 1,2 | WR-15 | 50 |
| KADAMM ПВ-WR159-X2Z | 4,9–7,05 | 0,02 | 70 | 1,05 | WR-159 | 80 |
| KADAMM ПВ-WR18-X2Z | 40–60 | 0,2 | 50 | 1,15 | WR-18 | 50 |
| KADAMM ПВ-WR187-X2Z | 3,95–5,85 | 0,02 | 80 | 1,05 | WR-187 | 80 |
| KADAMM ПВ-WR22-X2Z | 33–50 | 0,2 | 50 | 1,15 | WR-22 | 50 |
| KADAMM ПВ-WR28-X2Z | 26,3–40 | 0,15 | 55 | 1,1 | WR-28 | 50 |
| KADAMM ПВ-WR34-X2Z | 22–33 | 0,15 | 55 | 1,1 | WR-34 | 50 |
| KADAMM ПВ-WR42-X2Z | 18–26,5 | 0,1 | 60 | 1,1 | WR-42 | 50 |
| KADAMM ПВ-WR51-X2Z | 15–22 | 0,1 | 60 | 1,1 | WR-51 | 50 |
| KADAMM ПВ-WR62-X2Z | 12,4–18 | 0,1 | 60 | 1,1 | WR-62 | 50 |
| KADAMM ПВ-WR75-X2Z | 10–15 | 0,05 | 60 | 1,08 | WR-75 | 50 |
| KADAMM ПВ-WR90-X2Z | 8,2–12,4 | 0,05 | 60 | 1,08 | WR-90 | 50 |
Вопросы по серии
Общий диапазон серии ПВ — 3,95 – 110 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПВ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПВ-WR10-X2Z», и количество.
К серии ПВ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
