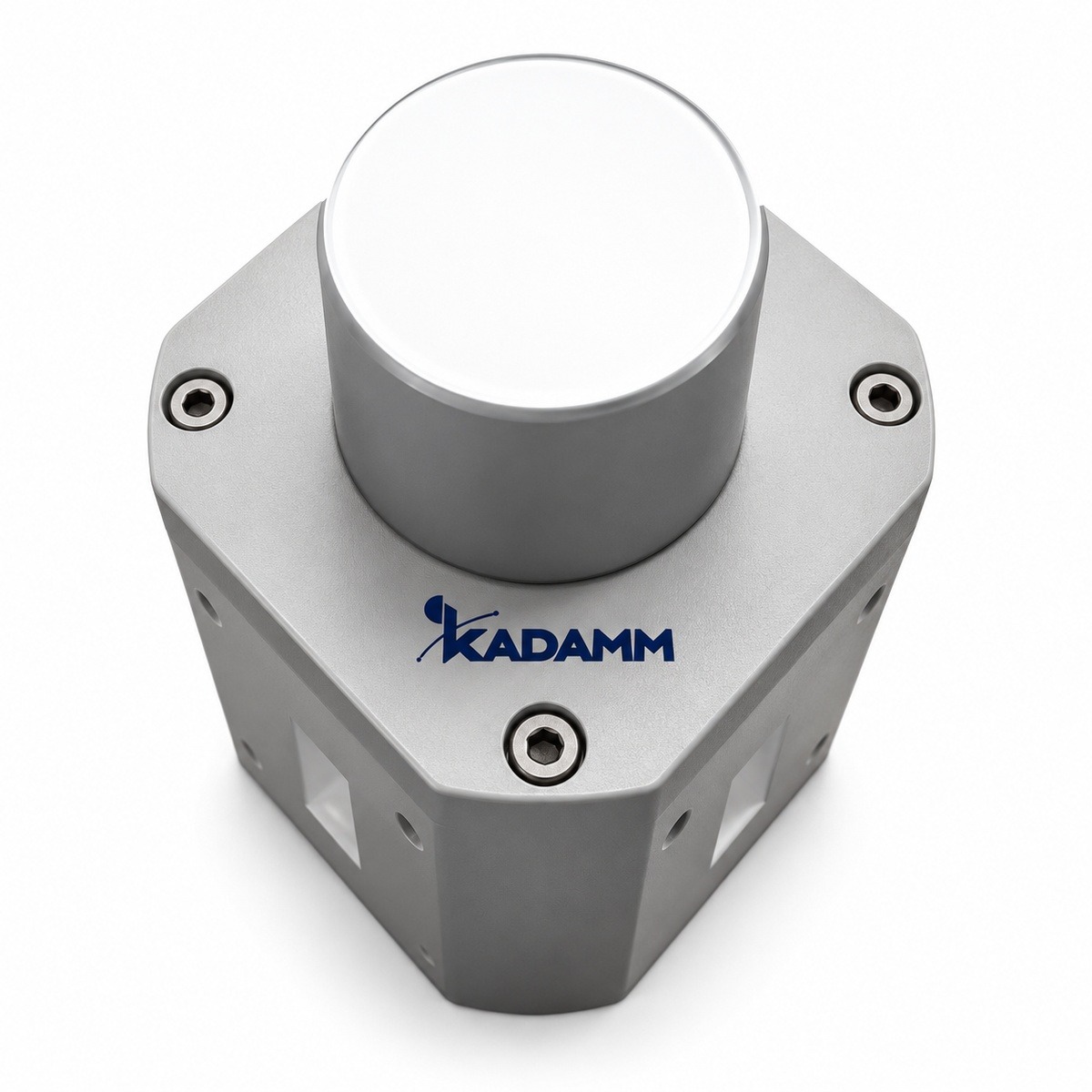

Волноводные переключатели KADAMM в серии ПВ-2-Р: 36 моделей, 2,6 – 112 ГГц, соединители по таблице исполнений.
О серии
Волноводные переключатели серии ПВ-2-Р коммутируют сигнал между волноводными трактами. Состав серии ПВ-2-Р: 36 моделей, общий диапазон 2,6 – 112 ГГц, соединители по таблице исполнений.
По моделям KADAMM ПВ-2-Р: вносимые потери от 0,1 до 1 дБ; КСВН от 1,1 до 1,2; развязка от 60 до 70 дБ. Модели внутри серии ПВ-2-Р отличаются параметрами: частоты, потери, развязка, КСВН, волновод, фланец.
Где применяют KADAMM ПВ-2-Р: резервирование передатчиков; переключение антенн радиолокатора; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ПВ-2-Р.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Волновод | Фланец | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM ПВ-2-WR10-Р-Е | 73,8-112 | 0,5 | 60 | 1,2 | WR10 | FUGP | медь |
| KADAMM ПВ-2-WR10-Р-Н | 73,8-112 | 1 | 60 | 1,2 | WR10 | FUGP | медь |
| KADAMM ПВ-2-WR112-Р-Е | 6,57-9,99 | 0,1 | 70 | 1,1 | WR112 | FBP | медь |
| KADAMM ПВ-2-WR112-Р-Н | 6,57-9,99 | 0,1 | 70 | 1,1 | WR112 | FBP | медь |
| KADAMM ПВ-2-WR12-Р-Е | 60,5-91,9 | 0,5 | 60 | 1,2 | WR12 | FUGP | медь |
| KADAMM ПВ-2-WR12-Р-Н | 60,5-91,9 | 0,5 | 60 | 1,2 | WR12 | FUGP | медь |
| KADAMM ПВ-2-WR137-Р-Е | 5,38-8,17 | 0,1 | 70 | 1,1 | WR137 | FDP | медь |
| KADAMM ПВ-2-WR137-Р-Н | 5,38-8,17 | 0,1 | 70 | 1,1 | WR137 | FDP | медь |
| KADAMM ПВ-2-WR15-Р-Е | 49,8-75,8 | 0,5 | 60 | 1,2 | WR15 | FUGP | медь |
| KADAMM ПВ-2-WR15-Р-Н | 49,8-75,8 | 0,5 | 60 | 1,2 | WR15 | FUGP | медь |
| KADAMM ПВ-2-WR159-Р-Е | 4,64-7,05 | 0,1 | 70 | 1,1 | WR159 | FDP | алюминий |
| KADAMM ПВ-2-WR159-Р-Н | 4,64-7,05 | 0,1 | 70 | 1,1 | WR159 | FDP | алюминий |
| KADAMM ПВ-2-WR187-Р-Е | 3,94-5,99 | 0,1 | 70 | 1,1 | WR187 | FDP | алюминий |
| KADAMM ПВ-2-WR187-Р-Н | 3,94-5,99 | 0,1 | 70 | 1,1 | WR187 | FDP | алюминий |
| KADAMM ПВ-2-WR19-Р-Е | 39,2-59,6 | 0,5 | 60 | 1,2 | WR19 | FUGP | медь |
| KADAMM ПВ-2-WR19-Р-Н | 39,2-59,6 | 0,5 | 60 | 1,2 | WR19 | FUGP | медь |
| KADAMM ПВ-2-WR22-Р-Е | 32,9-50,1 | 0,3 | 60 | 1,15 | WR22 | FUGP | медь |
| KADAMM ПВ-2-WR22-Р-Н | 32,9-50,1 | 0,3 | 60 | 1,15 | WR22 | FUGP | медь |
| KADAMM ПВ-2-WR229-Р-Е | 3,22-4,90 | 0,1 | 70 | 1,1 | WR229 | FDP | алюминий |
| KADAMM ПВ-2-WR229-Р-Н | 3,22-4,90 | 0,1 | 70 | 1,1 | WR229 | FDP | алюминий |
| KADAMM ПВ-2-WR28-Р-Е | 26,5-40,0 | 0,15 | 70 | 1,15 | WR28 | FBP | медь |
| KADAMM ПВ-2-WR28-Р-Н | 26,5-40,0 | 0,15 | 70 | 1,15 | WR28 | FBP | медь |
| KADAMM ПВ-2-WR284-Р-Е | 2,60-3,95 | 0,1 | 70 | 1,1 | WR284 | FDP | алюминий |
| KADAMM ПВ-2-WR284-Р-Н | 2,60-3,95 | 0,1 | 70 | 1,1 | WR284 | FDP | алюминий |
| KADAMM ПВ-2-WR34-Р-Е | 21,7-33,0 | 0,15 | 70 | 1,15 | WR34 | FBP | медь |
| KADAMM ПВ-2-WR34-Р-Н | 21,7-33,0 | 0,15 | 70 | 1,15 | WR34 | FBP | медь |
| KADAMM ПВ-2-WR42-Р-Е | 17,6-26,7 | 0,15 | 70 | 1,15 | WR42 | FBP | медь |
| KADAMM ПВ-2-WR42-Р-Н | 17,6-26,7 | 0,15 | 70 | 1,15 | WR42 | FBP | медь |
| KADAMM ПВ-2-WR51-Р-Е | 14,5-22,0 | 0,15 | 70 | 1,15 | WR51 | FBP | медь |
| KADAMM ПВ-2-WR51-Р-Н | 14,5-22,0 | 0,15 | 70 | 1,15 | WR51 | FBP | медь |
| KADAMM ПВ-2-WR62-Р-Е | 11,9-18,0 | 0,15 | 70 | 1,15 | WR62 | FBP | медь |
| KADAMM ПВ-2-WR62-Р-Н | 11,9-18,0 | 0,15 | 70 | 1,15 | WR62 | FBP | медь |
| KADAMM ПВ-2-WR75-Р-Е | 9,84-15,0 | 0,1 | 70 | 1,1 | WR75 | FBP | медь |
| KADAMM ПВ-2-WR75-Р-Н | 9,84-15,0 | 0,1 | 70 | 1,1 | WR75 | FBP | медь |
| KADAMM ПВ-2-WR90-Р-Е | 8,20-12,4 | 0,1 | 70 | 1,1 | WR90 | FBP | медь |
| KADAMM ПВ-2-WR90-Р-Н | 8,20-12,4 | 0,1 | 70 | 1,1 | WR90 | FBP | медь |
Вопросы по серии
Общий диапазон серии ПВ-2-Р — 2,6 – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ПВ-2-Р — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ПВ-2-WR10-Р-Е», и количество.
Техническое описание серии ПВ-2-Р и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
