KADAMM · Дуплексный фильтр

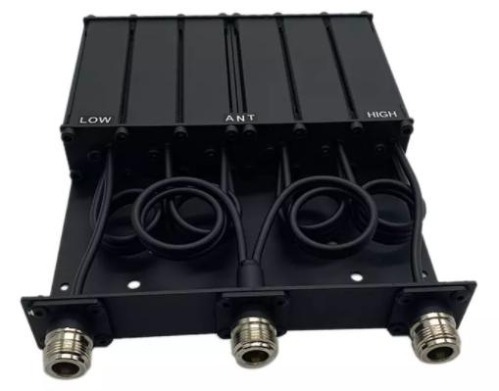

Модель КАДАММ ДУ-152/175: дуплексный фильтр; 152–175 МГц.
152–175 МГц
Диапазон частот
±100 кГц / ±200 кГц (по исполнению)
Полоса канала
не более 1,2–1,5 дБ (по исполнению)
Вносимые потери
≥75 дБ
Развязка
≤1,40
КСВН
О модели
Назначение КАДАММ ДУ-152/175 — дуплексный фильтр: разделяет приём и передачу на общей антенне. Через ДУ-152/175 в полосе 152–175 МГц проходят морская УКВ-связь.
Вносимые потери — не более 1,2–1,5 дБ (по исполнению). Развязка и направленность ДУ-152/175: ≥75 дБ. Согласование: ≤1,40. Допустимая мощность — 150 Вт максимальная.
Разъёмы: розетка N. Рабочая температура — −40 … +70 °C.
На что смотреть при подборе
Полоса 152–175 МГцВсе частоты систем, которые пойдут через КАДАММ ДУ-152/175, должны лежать внутри этой полосы.
Потери не более 1,2–1,5 дБ (по исполнению)Прибавьте потери КАДАММ ДУ-152/175 к потерям кабеля при расчёте уровня на антеннах.
Мощность 150 Вт максимальнаяСверяйте суммарную мощность передатчиков с допустимой для КАДАММ ДУ-152/175.
Исполнений: 3Таблица исполнений КАДАММ ДУ-152/175 — ниже; при заказе называйте артикул исполнения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 152–175 МГц |
| Разнос частот | 3,8–5 МГц (ДУ-152/175-3,8), 5–6 МГц (ДУ-152/175-5), 6–15 МГц (ДУ-152/175-6) |
| Полоса канала | ±100 кГц / ±200 кГц (по исполнению) |
| Вносимые потери | не более 1,2–1,5 дБ (по исполнению) |
| Развязка | ≥75 дБ |
| КСВН | ≤1,40 |
| Мощность | 150 Вт максимальная |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −40 … +70 °C |
Исполнения
| Артикул | Разнос / Полоса канала / Потери / Развязка / КСВН / Мощность / Масса |
|---|---|
| КАДАММ ДУ-152/175-3,8 | 3,8–5 МГц / ±100 кГц / ≤1,5 дБ / ≥75 дБ / ≤1,40 / 150 Вт макс. / 1,5 кг |
| КАДАММ ДУ-152/175-5 | 5–6 МГц / ±200 кГц / ≤1,2 дБ / ≥75 дБ / ≤1,40 / 150 Вт макс. / 1,5 кг |
| КАДАММ ДУ-152/175-6 | 6–15 МГц / ±100 кГц / ≤1,5 дБ / ≥75 дБ / ≤1,40 / 150 Вт макс. / 1,5 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Вопросы по модели
На какие частоты рассчитан КАДАММ ДУ-152/175?
Рабочий диапазон ДУ-152/175 — 152–175 МГц.
Какие разъёмы у КАДАММ ДУ-152/175?
Розетка N. Исполнение ДУ-152/175 с другими разъёмами — уточняйте у менеджера.
Какие документы есть на КАДАММ ДУ-152/175?
Техническое описание серии ДУ-152/175 и каталог KADAMM — в блоке документов; сертификаты и декларации — по запросу.
