Дуплексный фильтр: 450–455 и 460–465 МГц.
О модели

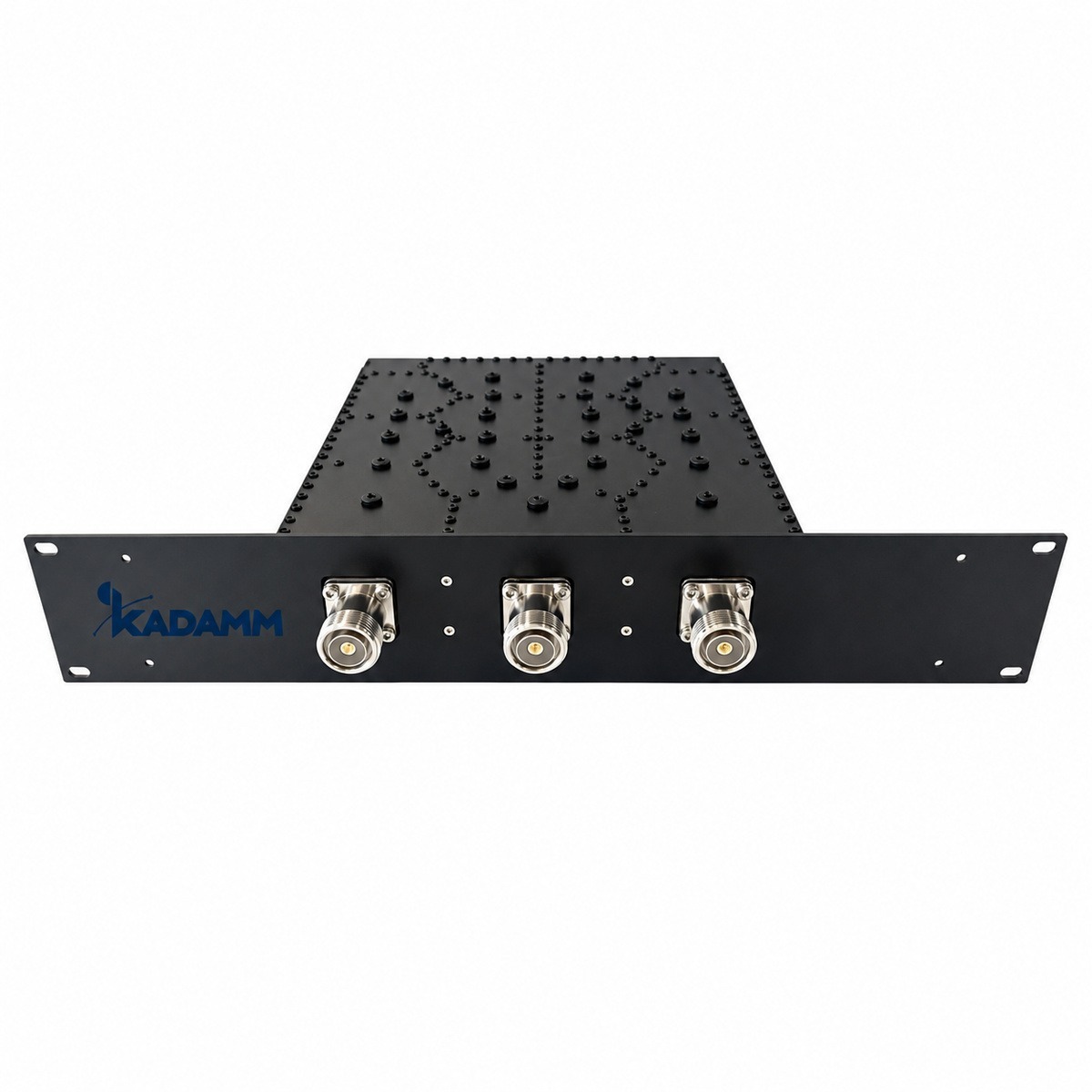

KADAMM ДУ-450/465 — дуплексный фильтр диапазона 450–455 и 460–465 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: ≥60 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: вносимое ослабление — ≤1,0 дБ; КСВН — ≤1,30; допустимая мощность — 50 Вт средняя на порт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; масса — 1 кг; исполнение — IP60 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −40 … +85 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Исполнение: IP60, для помещений.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 1 кг.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
- Исполнение: IP60, для помещений; IP60: полная пыленепроницаемость, от воды оболочка не защищена (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «дуплексер (фильтр дуплексный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 450–455 и 460–465 МГц |
| Вносимые потери | ≤1,0 дБ |
| Развязка | ≥60 дБ |
| КСВН | ≤1,30 |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −40 … +85 °C |
| Исполнение | IP60, для помещений |
| Масса | 1 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Степень защиты оболочки | IP60 по ГОСТ 14254-2015 (IEC 60529) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ДУ-450/465 выпускается в одном исполнении: разъёмы — розетка N; исполнение — IP60, для помещений.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Полосы / Потери / Развязка / Согласование / Мощность |
|---|---|
| КАДАММ ДУ-450/465 | 450–455 + 460–465 МГц / ≤1,0 дБ / ≥60 дБ / КСВН ≤1,30 / 50 Вт |
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Где узел стоит в тракте.
Дуплексер ставят между приёмопередатчиком и антенной, когда приём и передача идут через одну антенну, а также в репитерах и на базовых станциях.
Место установки по исполнению: IP60, для помещений; рабочая температура от −40 до +85 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал каждой полосы теряет на проходе не более 1,0 дБ.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов ДУ-450/465 приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 1 дБ = 42 дБм.
- Суммарная средняя мощность: 2 × 20 Вт = 40 Вт; допустимая — 50 Вт, запас в 1,2 раза (1 дБ).
- Утечка в соседний порт: 43 дБм − 60 дБ = −17 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению и массу 1 кг.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДУ-450/465.
- КАДАММ ДУ-460/483: вносимые потери не более 2,0 дБ; мощность 25 Вт (непрерывная).
- КАДАММ ДУ-1710/2155: вносимые потери не более 1,2 дБ; мощность 100 Вт (максимальная).
- КАДАММ ДУ-1800: вносимые потери не более 1,8 дБ; исполнение в помещениях.
Модели серии сравнивают прежде всего по полосе и параметру «полосы приёма и передачи», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДУ-450/465 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДУ-450/465 | ДУ-460/483 | ДУ-1710/2155 | ДУ-1800 | ДУ-2100 |
|---|---|---|---|---|---|
| Рабочие полосы | 450–455 и 460–465 МГц | 460,35–463,175 и 483,1625–483,3 МГц | 1710–1755 и 2110–2155 МГц | RX 1710–1785 / TX 1805–1880 МГц | RX 1920–1980 / TX 2110–2170 МГц |
| Вносимые потери | ≤1,0 дБ | ≤2,0 дБ | ≤1,2 дБ | ≤1,8 дБ | ≤0,7 дБ (центр), ≤1,5 (край) |
| Мощность | 50 Вт средняя на порт | 25 Вт (непрерывная) | 100 Вт (максимальная) | тракт TX: до 80 Вт средняя, до 500 Вт пиковая; тракт RX: до 10 Вт средняя, до 100 Вт пиковая | до 60 Вт средняя, менее 500 Вт пиковая (тракт TX — антенна) |
| Разъёмы | розетка N | розетка N | розетка SMA | — | — |
| Рабочая температура | −40 … +85 °C | −30 … +60 °C | −30 … +70 °C | — | — |
| Исполнение | IP60, для помещений | IP60, для помещений | IP60, для помещений | в помещениях | IP67 |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Дуплексный фильтр КАДАММ ДУ-450/465 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДУ-450/465 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
