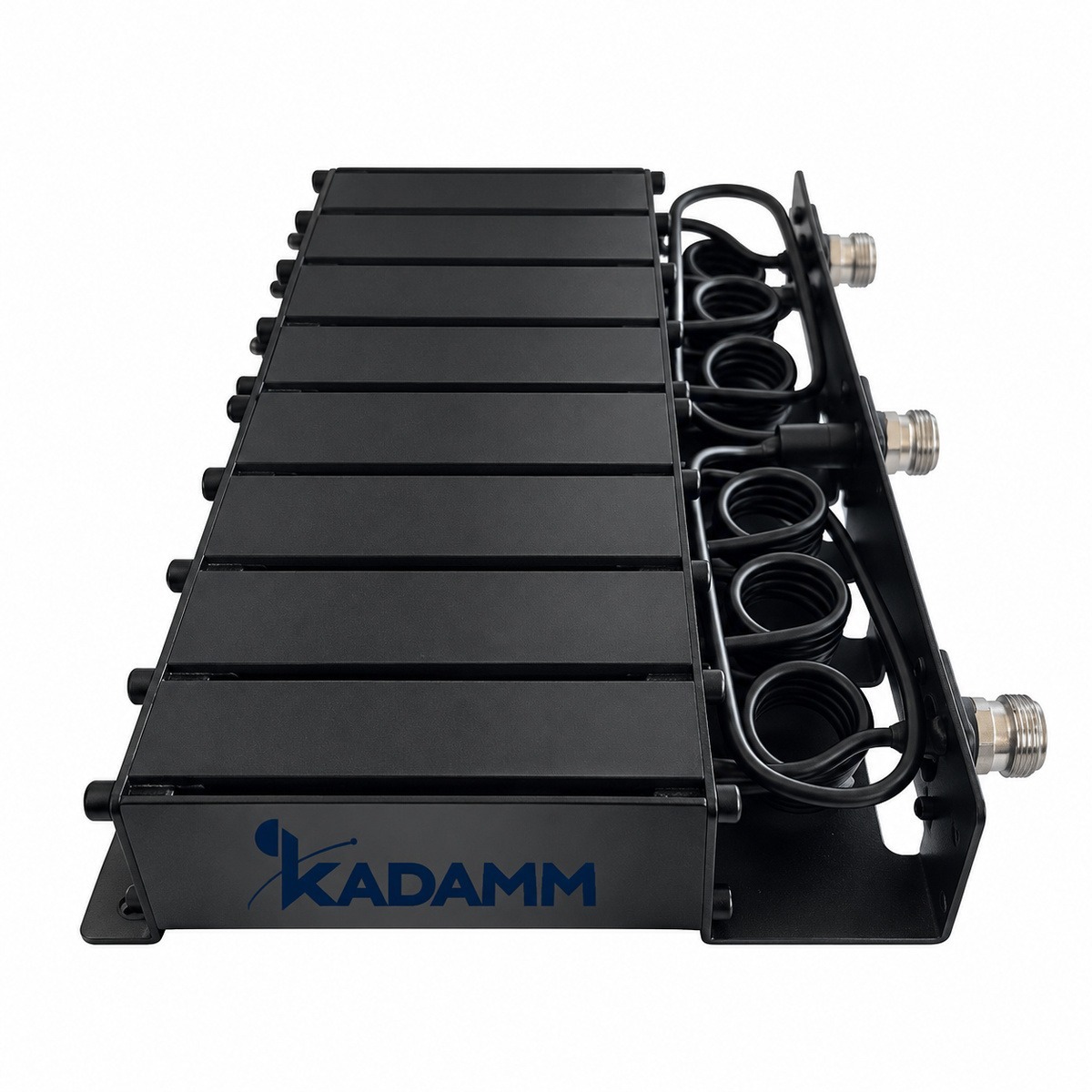

КАДАММ ДУ-136/180-2,5 — дуплексный фильтр KADAMM: 136–180 МГц.
О модели
КАДАММ ДУ-136/180-2,5 разделяет приём и передачу на общей антенне. Через ДУ-136/180-2,5 в полосе 136–180 МГц проходят профессиональная радиосвязь VHF 136–174 МГц и морская УКВ-связь.
Вносимые потери — ≤1,0 дБ. По развязке ДУ-136/180-2,5: ≥75 дБ. Согласование: ≤1,30. Допустимая мощность — 100 Вт максимальная.
Разъёмы: розетка N. Габариты — по исполнению, масса 1,7 кг. Рабочая температура — −20 … +50 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–180 МГц |
| Разнос частот | от 2,5 МГц (ДУ-136/180-2,5) |
| Полоса канала | ±150 кГц |
| Вносимые потери | ≤1,0 дБ |
| Развязка | ≥75 дБ |
| КСВН | ≤1,30 |
| Мощность | 100 Вт максимальная |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C |
| Масса | 1,7 кг |
Исполнения
| Артикул | Разнос / Полоса канала / Потери / Развязка / КСВН / Мощность / Масса |
|---|---|
| КАДАММ ДУ-136/180-2,5 | от 2,5 МГц / ±150 кГц / ≤1,0 дБ / ≥75 дБ / ≤1,30 / 100 Вт макс. / 1,7 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Вопросы по модели
Рабочий диапазон ДУ-136/180-2,5 — 136–180 МГц.
Розетка N. Исполнение ДУ-136/180-2,5 с другими разъёмами — уточняйте у менеджера.
Техническое описание серии ДУ-136/180-2,5 и каталог KADAMM — в блоке документов; сертификаты и декларации — по запросу.
