KADAMM · Дуплексный фильтр

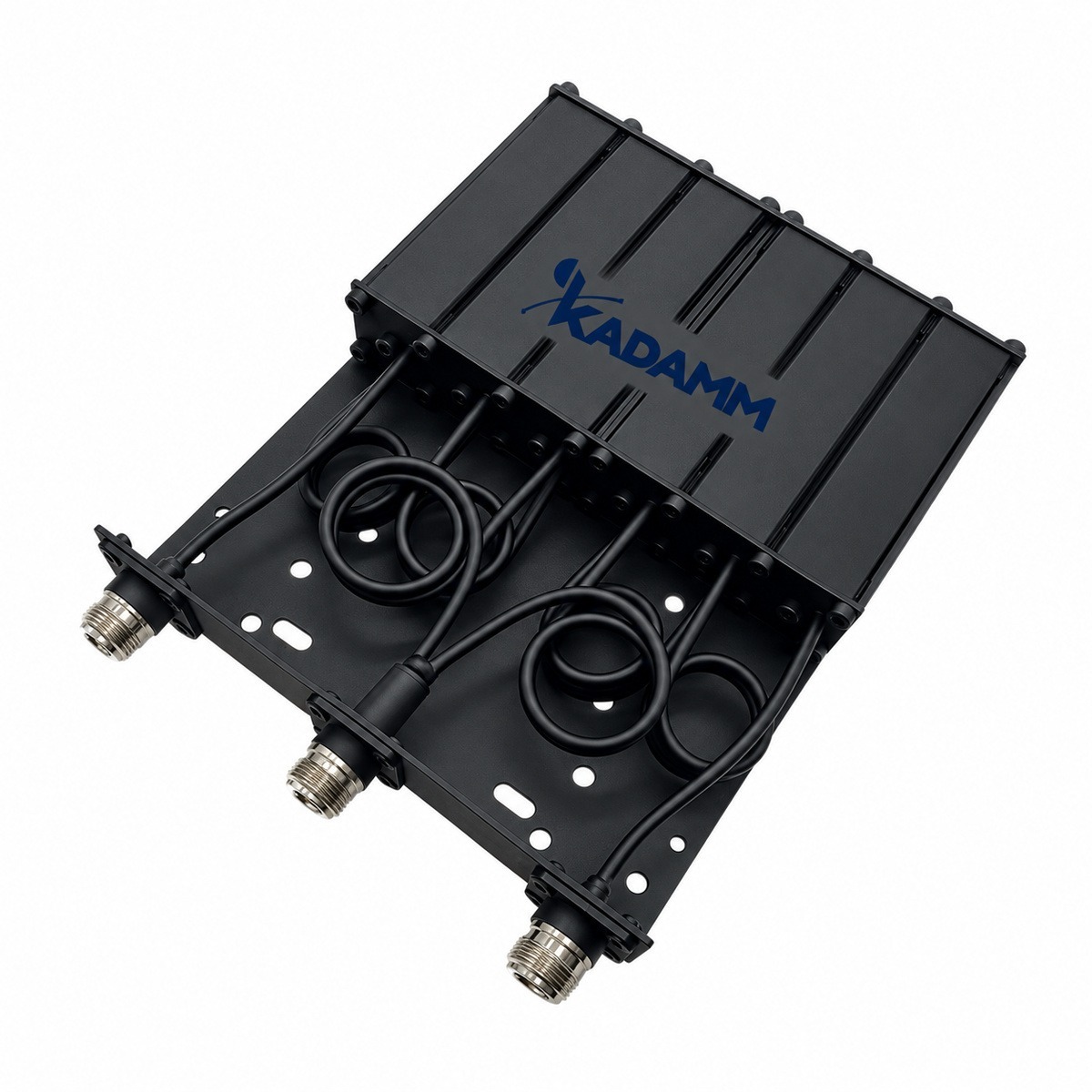

Дуплексный фильтр производства KADAMM (КАДАММ): КАДАММ ДУ-136/174, 136–174 МГц.
136–174 МГц
Диапазон частот
не более 1,2–2,0 дБ (по исполнению)
Вносимые потери
≥65 дБ
Развязка
≤1,40
КСВН
О модели
Назначение КАДАММ ДУ-136/174 — дуплексный фильтр: разделяет приём и передачу на общей антенне. Полоса 136–174 МГц у ДУ-136/174 перекрывает профессиональная радиосвязь VHF 136–174 МГц и морская УКВ-связь.
Вносимые потери — не более 1,2–2,0 дБ (по исполнению). По развязке ДУ-136/174: ≥65 дБ. Согласование: ≤1,40. Допустимая мощность — по исполнению, см. таблицу.
Разъёмы: розетка N.
На что смотреть при подборе
Полоса 136–174 МГцВсе частоты систем, которые пойдут через КАДАММ ДУ-136/174, должны лежать внутри этой полосы.
Потери не более 1,2–2,0 дБ (по исполнению)Прибавьте потери КАДАММ ДУ-136/174 к потерям кабеля при расчёте уровня на антеннах.
Мощность по исполнению, см. таблицуСверяйте суммарную мощность передатчиков с допустимой для КАДАММ ДУ-136/174.
Исполнений: 14Таблица исполнений КАДАММ ДУ-136/174 — ниже; при заказе называйте артикул исполнения.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–174 МГц |
| Разнос частот | от 0,5 МГц (ДУ-136/174-0,5), 3,8–5 МГц (ДУ-136/174-3,8), 5–6 МГц (ДУ-136/174-5), 5,7–10 МГц (ДУ-136/174-5,7), 6–15 МГц (ДУ-136/174-6), 4–6 МГц (ДУ-136/174-4-10), 4–6 МГц (ДУ-136/174-4-30), 3–6 МГц (ДУ-136/174-3-50), 3–6 МГц (ДУ-136/174-3-100), от 0,5 МГц (ДУ-136/174-0,5-350-90), от 0,5 МГц (ДУ-136/174-0,5-350-80), от 0,4 МГц (ДУ-136/174-0,4-350-100), 4 МГц (ДУ-136/174-4-100), 4 МГц (ДУ-136/174-4-200) |
| Полоса канала | ±100 кГц / ±200 кГц / ±1000 кГц / 0,5–1 МГц / 2–3 МГц (по исполнению) |
| Вносимые потери | не более 1,2–2,0 дБ (по исполнению) |
| Развязка | ≥65 дБ |
| КСВН | ≤1,40 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Исполнения
| Артикул | Разнос / Полоса канала / Потери / Развязка / КСВН / Мощность / Масса / Габариты |
|---|---|
| КАДАММ ДУ-136/174-0,5 | от 0,5 МГц / — / ≤2,0 дБ / ≥75 дБ / ≤1,30 / 350 Вт макс. / 11,75 кг / 418×660×110 мм |
| КАДАММ ДУ-136/174-3,8 | 3,8–5 МГц / ±100 кГц / ≤1,5 дБ / ≥75 дБ / ≤1,40 / 50 Вт / 1,5 кг / 216×190×40 мм |
| КАДАММ ДУ-136/174-5 | 5–6 МГц / ±200 кГц / ≤1,2 дБ / ≥75 дБ / ≤1,40 / 50 Вт / 1,5 кг / 216×190×40 мм |
| КАДАММ ДУ-136/174-5,7 | 5,7–10 МГц / ±1000 кГц / ≤1,2 дБ / ≥75 дБ / ≤1,40 / 50 Вт / 1,8 кг / — |
| КАДАММ ДУ-136/174-6 | 6–15 МГц / ±100 кГц / ≤1,5 дБ / ≥75 дБ / ≤1,40 / 50 Вт / 1,5 кг / 216×190×40 мм |
| КАДАММ ДУ-136/174-4-10 | 4–6 МГц / — / ≤1,2 дБ / ≥75 дБ / ≤1,40 / 10 Вт макс. / 1 кг / 154×103×32 мм |
| КАДАММ ДУ-136/174-4-30 | 4–6 МГц / — / ≤1,2 дБ / ≥75 дБ / ≤1,40 / 30 Вт макс. / 1,2 кг / 154×220×32 мм |
| КАДАММ ДУ-136/174-3-50 | 3–6 МГц / — / ≤1,2 дБ / ≥75 дБ / ≤1,40 / 50 Вт макс. / 1,6 кг / 218×190×40 мм |
| КАДАММ ДУ-136/174-3-100 | 3–6 МГц / — / ≤1,2 дБ / ≥75 дБ / ≤1,40 / 100 Вт макс. / 1,8 кг / 173×252×39 мм |
| КАДАММ ДУ-136/174-0,5-350-90 | от 0,5 МГц / — / ≤2,0 дБ при разносе 0,6 МГц / ≥90 дБ / ≤1,30 / 350 Вт / 17,5 кг / 320×675×212 мм |
| КАДАММ ДУ-136/174-0,5-350-80 | от 0,5 МГц / — / ≤1,5 дБ при разносе 0,6 МГц / ≥80 дБ / ≤1,30 / 350 Вт / 18 кг / 300×680×300 мм |
| КАДАММ ДУ-136/174-0,4-350-100 | от 0,4 МГц / — / ≤2,0 дБ при разносе 0,6 МГц / ≥100 дБ / ≤1,30 / 350 Вт / 27 кг / 300×680×450 мм |
| КАДАММ ДУ-136/174-4-100 | 4 МГц / 0,5–1 МГц / ≤1,5 дБ / ≥65 дБ / ≤1,30 / 100 Вт / 4 кг / 310×148×148 мм |
| КАДАММ ДУ-136/174-4-200 | 4 МГц / 2–3 МГц / ≤1,5 дБ / ≥80 дБ / ≤1,30 / 200 Вт / 7 кг / 310×219×32 мм |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Вопросы по модели
На какие частоты рассчитан КАДАММ ДУ-136/174?
Рабочий диапазон ДУ-136/174 — 136–174 МГц.
Какие разъёмы у КАДАММ ДУ-136/174?
Розетка N. Исполнение ДУ-136/174 с другими разъёмами — уточняйте у менеджера.
Какие документы есть на КАДАММ ДУ-136/174?
Техническое описание серии ДУ-136/174 и каталог KADAMM — в блоке документов; сертификаты и декларации — по запросу.
