Дуплексный фильтр: 200–300 МГц.
О модели

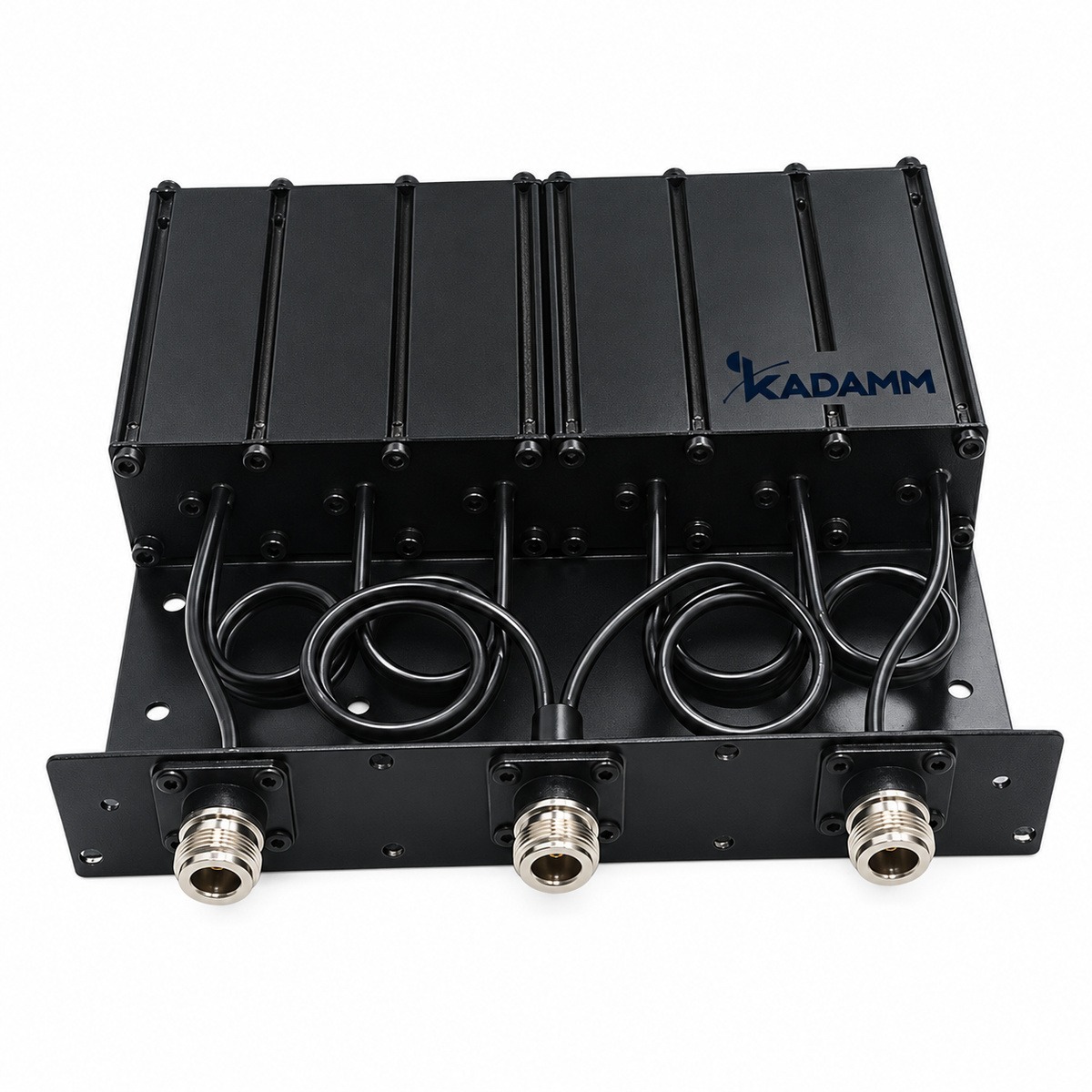

KADAMM ДУ-200/300 — дуплексный фильтр диапазона 200–300 МГц. Дуплексер — два фильтра с общим антенным входом: передатчик и приёмник станции или ретранслятора работают на одну антенну одновременно. Фильтр передачи пропускает частоту передачи и не пускает её в приёмник, фильтр приёма — наоборот.
Главный параметр — развязка между каналами передачи и приёма: ≥75 дБ. Мощный сигнал собственного передатчика, просочившийся в приёмник, «оглушает» его, поэтому развязка должна быть тем больше, чем ближе частоты и чем мощнее передатчик.
Основные параметры тракта: вносимое ослабление — ≤1,5 дБ; КСВН — ≤1,50; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N.
В серии 2 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «дуплексер (фильтр дуплексный) коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 200–300 МГц |
| Разнос частот | от 4 МГц (ДУ-200/280-4-50), от 1 МГц (ДУ-200/300-1-250-75) |
| Полоса канала | ±200 кГц |
| Вносимые потери | ≤1,5 дБ |
| Развязка | ≥75 дБ |
| КСВН | ≤1,50 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C (ДУ-200/280-4-50); для остальных исполнений уточняйте у менеджера |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия ДУ-200/300 выпускается в 2 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Разнос / Полоса канала / Потери / Развязка / КСВН / Мощность / Масса / Габариты |
|---|---|
| КАДАММ ДУ-200/280-4-50 | от 4 МГц / ±200 кГц / ≤1,5 дБ / ≥75 дБ / ≤1,50 / 50 Вт макс. / 1,6 кг / — |
| КАДАММ ДУ-200/300-1-250-75 | от 1 МГц / — / ≤1,5 дБ / ≥75 дБ / ≤1,30 / 250 Вт / 16 кг / 310×390×570 мм |
Применение
Дуплексеры ставят на ретрансляторах и базовых станциях радиосетей УКВ/ДМВ, на репитерах — везде, где передатчик и приёмник работают на одну антенну.
Где узел стоит в тракте.
Дуплексер ставят между приёмопередатчиком и антенной, когда приём и передача идут через одну антенну, а также в репитерах и на базовых станциях.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал каждой полосы теряет на проходе не более 1,5 дБ.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов ДУ-200/300 приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 1,5 дБ = 41,5 дБм.
- Утечка в соседний порт: 43 дБм − 75 дБ = −32 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ДУ-200/300.
- КАДАММ ДУ-330/400: полоса 330–400 МГц; вносимые потери не более 1,2 дБ.
- КАДАММ ДУ-152/175: полоса 152–175 МГц; вносимые потери не более 1,2–1,5 дБ.
- КАДАММ ДУ-136/180-2,5: полоса 136–180 МГц.
Модели серии сравнивают прежде всего по полосе и параметру «полосы приёма и передачи», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ДУ-200/300 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ДУ-200/300 | ДУ-330/400 | ДУ-152/175 | ДУ-136/180-2,5 | ДУ-136/174 |
|---|---|---|---|---|---|
| Диапазон частот | 200–300 МГц | 330–400 МГц | 152–175 МГц | 136–180 МГц | 136–174 МГц |
| Полоса канала | ±200 кГц | — | ±100 кГц / ±200 кГц (по исполнению) | ±150 кГц | ±100 кГц / ±200 кГц / ±1000 кГц / 0,5–1 МГц / 2–3 МГц (по исполнению) |
| Вносимые потери | ≤1,5 дБ | ≤1,2 дБ | не более 1,2–1,5 дБ (по исполнению) | ≤1,0 дБ | не более 1,2–2,0 дБ (по исполнению) |
| Развязка | ≥75 дБ | ≥75 дБ | ≥75 дБ | ≥75 дБ | ≥60 дБ |
| КСВН | ≤1,50 | ≤1,40 | ≤1,40 | ≤1,30 | ≤1,40 |
| Мощность | по исполнению, см. таблицу | по исполнению, см. таблицу | 150 Вт максимальная | 100 Вт максимальная | по исполнению, см. таблицу |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Дуплексный фильтр КАДАММ ДУ-200/300 с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ДУ-200/300 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
