KADAMM АВВ — серия производства KADAMM (КАДАММ): 2 модели, 200 МГц – 4 ГГц, соединители N.
О серии

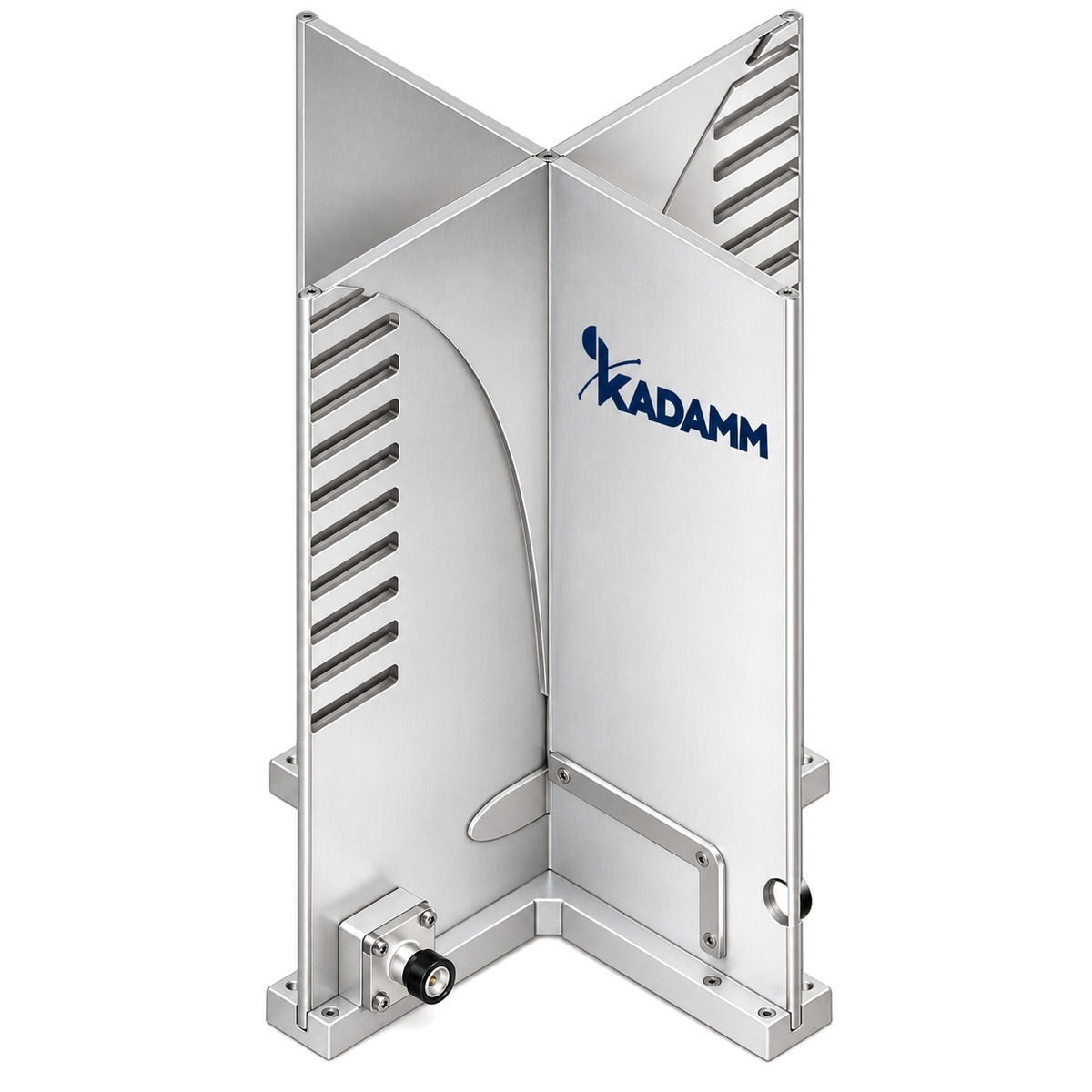

Антенны Вивальди серии АВВ дают сверхширокую полосу при плоской конструкции. В серии АВВ — 2 модели, общий диапазон 200 МГц – 4 ГГц, соединители N.
По моделям KADAMM АВВ: усиление от 6 до 8 дБ; мощность 100 Вт; масса 5,2 кг. Модели внутри серии АВВ отличаются параметрами: частоты, коэффициент усиления, мощность, габариты, КСВН, кроссполяризационная развязка (тип.). Общее для всех моделей АВВ: соединитель — N (розетка); материал — алюминий.
Где применяют KADAMM АВВ: сверхширокополосные измерения; радиолокация подповерхностного зондирования; элементы решёток. Нужное исполнение АВВ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Соединитель | N (розетка) |
| Материал | алюминий |
Исполнения серии
| Артикул | Частоты, ГГц | Ку, дБ | Мощн., Вт | Габариты, мм | КСВН (тип.) | Кроссполяризационная развязка (тип.), дБ | Поляризация | Масса, кг | Ширина луча (−3 дБ), ° |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АВВ-200/1200-6-N(р) | 0,2-1,2 | 6 | 100 | 427,3×47,3×424,6 | 2 | 60 | линейная | 5,2 | плоскость E: 43,5-101,5; плоскость H: 75,6-161,7 |
| KADAMM АВВ-2000/4000-8-N(р) | 2-4 | 8 | — | 96,0×96,0×128,0 | 1,5 | 34 | двойная круговая | уточняйте у менеджера | — |
Вопросы по серии
Общий диапазон серии АВВ — 200 МГц – 4 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АВВ — N. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АВВ-200/1200-6-N(р)», и количество.
Техническое описание серии АВВ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
