KADAMM АТВР — серия производства KADAMM (КАДАММ): 25 моделей, 960 МГц – 112 ГГц, соединители по таблице исполнений.
О серии

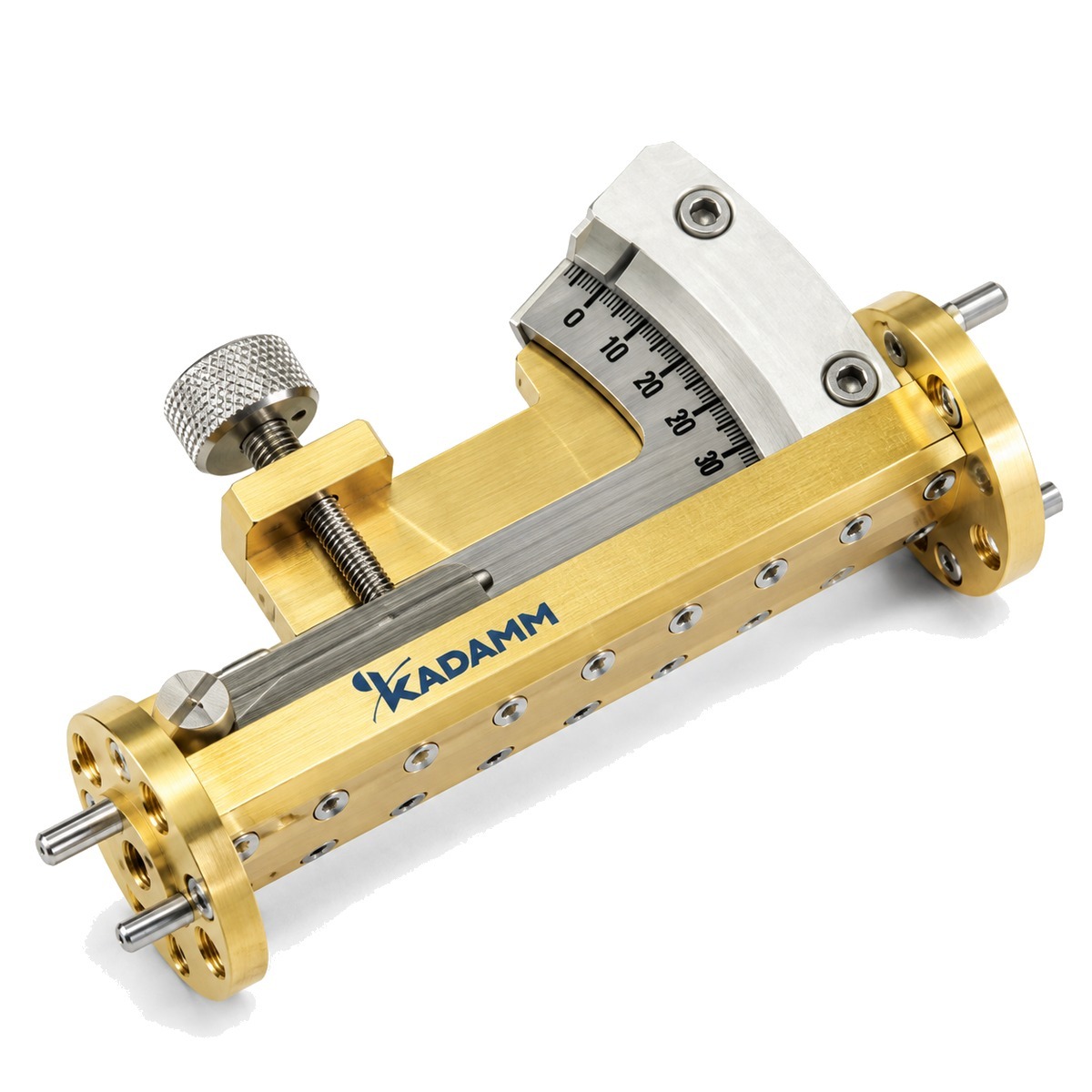

Изделия серии KADAMM АТВР ослабляют сигнал в волноводном тракте. В серии АТВР — 25 моделей, общий диапазон 960 МГц – 112 ГГц, соединители по таблице исполнений.
По моделям KADAMM АТВР: КСВН от 1,25 до 1,4. Модели внутри серии АТВР отличаются параметрами: частоты, КСВН, типоразмер волновода, фланец, материал. Общее для всех моделей АТВР: диапазон ослабления, дБ — 0–30.
Где применяют KADAMM АТВР: волноводные измерительные стенды; выравнивание уровней в РРЛ и радиолокации; защита детекторов. Нужное исполнение АТВР выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Диапазон ослабления, дБ | 0–30 |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Типоразмер волновода | Фланец | Материал |
|---|---|---|---|---|---|
| KADAMM АТВР-WR10 | 75–110 | 1,4 | WR-10 | — | — |
| KADAMM АТВР-WR10-МД | 73,8–112 | 1,3 | WR10 | FUGP | медь |
| KADAMM АТВР-WR112 | 6,57–9,99 | 1,25 | WR112 | FBP | медь |
| KADAMM АТВР-WR12 | 60,5–91,5 | 1,4 | WR-12 | — | — |
| KADAMM АТВР-WR12-МД | 60,5–91,9 | 1,3 | WR12 | FUGP | медь |
| KADAMM АТВР-WR137 | 5,38–8,17 | 1,25 | WR137 | FDP | медь |
| KADAMM АТВР-WR15 | 49,8–75,8 | 1,3 | WR-15 | — | — |
| KADAMM АТВР-WR159 | 4,64–7,05 | 1,25 | WR159 | FDP | алюминий |
| KADAMM АТВР-WR187 | 3,94–5,99 | 1,25 | WR187 | FDP | алюминий |
| KADAMM АТВР-WR19 | 39,2–59,6 | 1,3 | WR19 | FUGP | медь |
| KADAMM АТВР-WR22 | 32,9–50,1 | 1,3 | WR22 | FUGP | медь |
| KADAMM АТВР-WR229 | 3,22–4,90 | 1,25 | WR229 | FDP | алюминий |
| KADAMM АТВР-WR28 | 26,5–40,0 | 1,3 | WR28 | FBP | медь |
| KADAMM АТВР-WR284 | 2,60–3,95 | 1,25 | WR284 | FDP | алюминий |
| KADAMM АТВР-WR34 | 21,7–33,0 | 1,3 | WR34 | FBP | медь |
| KADAMM АТВР-WR340 | 2,17–3,30 | 1,25 | WR340 | FDP | алюминий |
| KADAMM АТВР-WR42 | 17,6–26,7 | 1,3 | WR42 | FBP | медь |
| KADAMM АТВР-WR430 | 1,72–2,61 | 1,25 | WR430 | FDP | алюминий |
| KADAMM АТВР-WR51 | 14,5–22,0 | 1,25 | WR51 | FBP | медь |
| KADAMM АТВР-WR510 | 1,45–2,20 | 1,25 | WR510 | FDP | алюминий |
| KADAMM АТВР-WR62 | 11,9–18,0 | 1,25 | WR62 | FBP | медь |
| KADAMM АТВР-WR650 | 1,13–1,73 | 1,25 | WR650 | FDP | алюминий |
| KADAMM АТВР-WR75 | 9,84–15,0 | 1,25 | WR75 | FBP | медь |
| KADAMM АТВР-WR770 | 0,96–1,46 | 1,25 | WR770 | FDP | алюминий |
| KADAMM АТВР-WR90 | 8,20–12,40 | 1,25 | WR90 | FBP | медь |
Вопросы по серии
Общий диапазон серии АТВР — 960 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АТВР — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АТВР-WR10», и количество.
К серии АТВР прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
