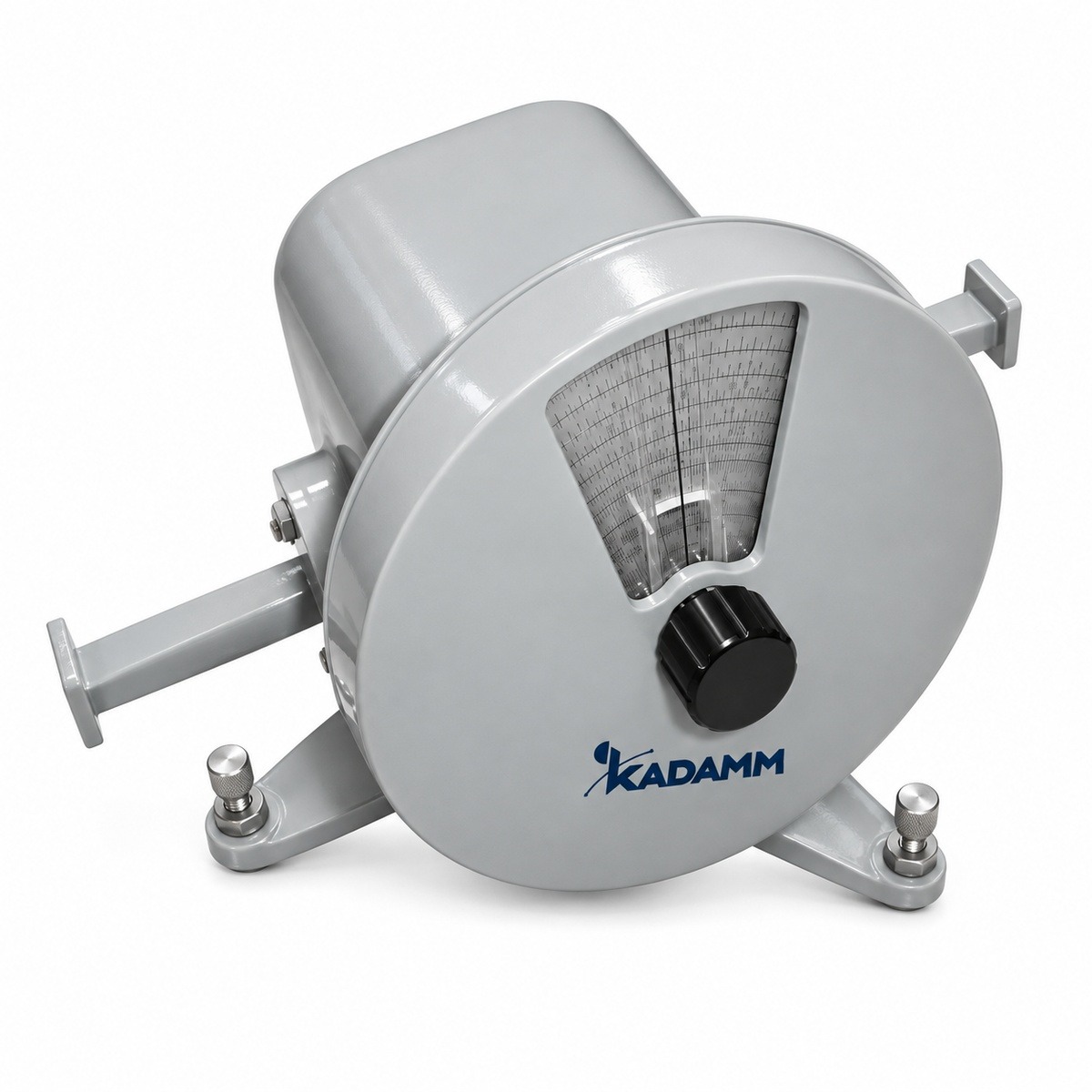

KADAMM АТВР-П — серия производства KADAMM (КАДАММ): 10 моделей, 4,64 – 40 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM АТВР-П ослабляют сигнал в волноводном тракте. Состав серии АТВР-П: 10 моделей, общий диапазон 4,64 – 40 ГГц, соединители по таблице исполнений.
Модели внутри серии АТВР-П отличаются параметрами: частоты, волновод, фланец, материал. Общее для всех моделей АТВР-П: КСВН, не более — 1,25; ослабление, дБ — 0,5-50; погрешность ослабления, ±дБ — ±0,2 ±2%.
Типовые задачи для серии АТВР-П: волноводные измерительные стенды; выравнивание уровней в РРЛ и радиолокации; защита детекторов. Нужное исполнение АТВР-П выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,25 |
| Ослабление, дБ | 0,5-50 |
| Погрешность ослабления, ±дБ | ±0,2 ±2% |
Исполнения серии
| Артикул | Частоты, ГГц | Волновод | Фланец | Материал |
|---|---|---|---|---|
| KADAMM АТВР-WR112-П | 6,57-9,99 | WR112 | FBP | медь |
| KADAMM АТВР-WR137-П | 5,38-8,17 | WR137 | FDP | медь |
| KADAMM АТВР-WR159-П | 4,64-7,05 | WR159 | FDP | алюминий |
| KADAMM АТВР-WR28-П | 26,5-40,0 | WR28 | FBP | медь |
| KADAMM АТВР-WR34-П | 21,7-33,0 | WR34 | FBP | медь |
| KADAMM АТВР-WR42-П | 17,6-26,7 | WR42 | FBP | медь |
| KADAMM АТВР-WR51-П | 14,5-22,0 | WR51 | FBP | медь |
| KADAMM АТВР-WR62-П | 11,9-18,0 | WR62 | FBP | медь |
| KADAMM АТВР-WR75-П | 9,84-15,0 | WR75 | FBP | медь |
| KADAMM АТВР-WR90-П | 8,20-12,40 | WR90 | FBP | медь |
Вопросы по серии
Общий диапазон серии АТВР-П — 4,64 – 40 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АТВР-П — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АТВР-WR112-П», и количество.
Техническое описание серии АТВР-П и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
