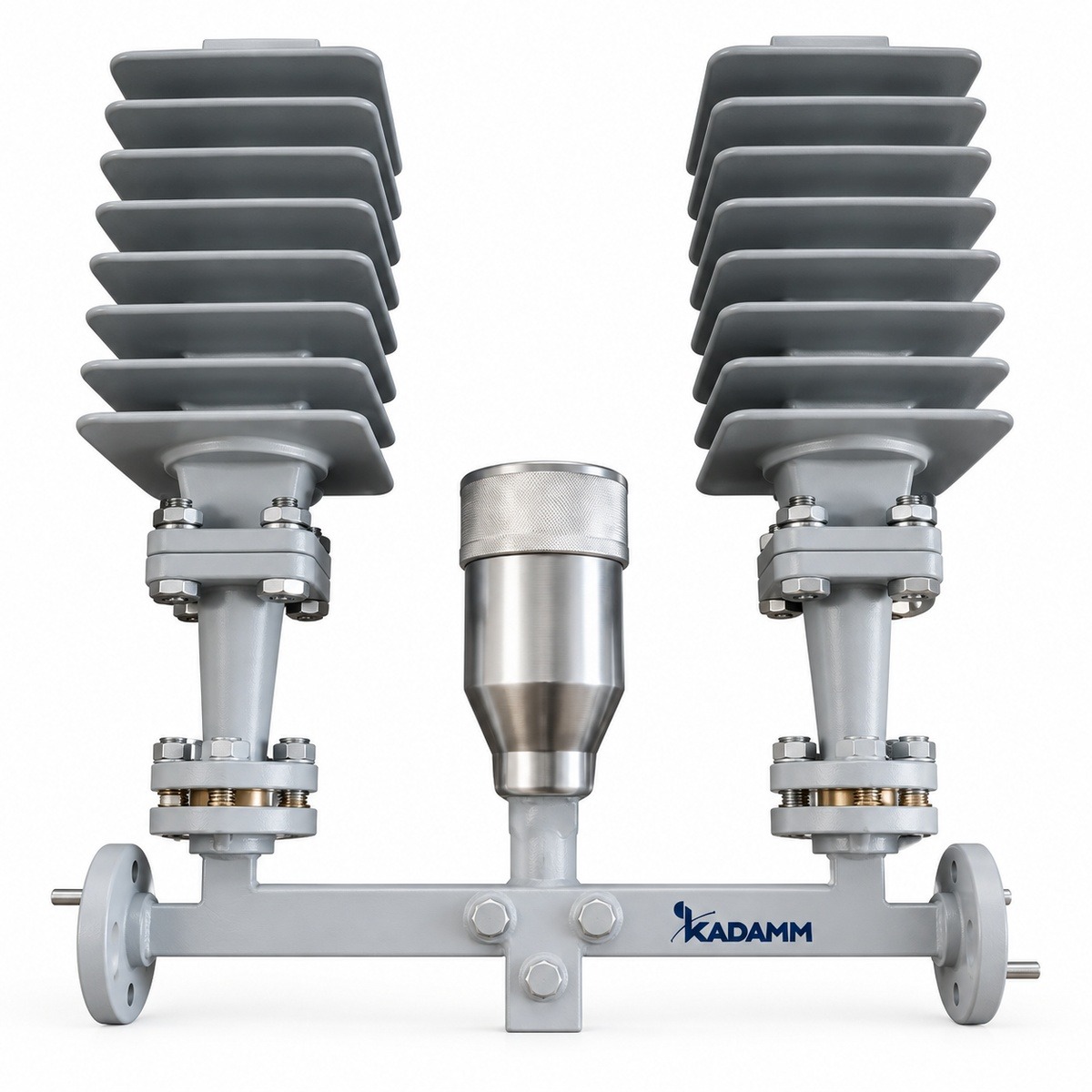

Волноводные аттенюаторы KADAMM в серии АТВР-ВМ: 23 модели, 960 МГц – 112 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM АТВР-ВМ ослабляют сигнал в волноводном тракте. Состав серии АТВР-ВМ: 23 модели, общий диапазон 960 МГц – 112 ГГц, соединители по таблице исполнений.
По моделям KADAMM АТВР-ВМ: КСВН от 1,25 до 1,3; мощность от 10 до 4000 Вт. Исполнения АТВР-ВМ различаются по параметрам: частоты, мощность, КСВН, волновод, фланец, материал. Общее для всех моделей АТВР-ВМ: ослабление, дБ — 0-30.
Где применяют KADAMM АТВР-ВМ: волноводные измерительные стенды; выравнивание уровней в РРЛ и радиолокации; защита детекторов. Нужное исполнение АТВР-ВМ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Ослабление, дБ | 0-30 |
Исполнения серии
| Артикул | Частоты, ГГц | Мощн., Вт | КСВН | Волновод | Фланец | Материал | Полоса |
|---|---|---|---|---|---|---|---|
| KADAMM АТВР-WR10-М | 73,8-112 | 10-200 | 1,3 | WR10 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR112-М | 6,57-9,99 | 10-3000 | 1,25 | WR112 | FBP | медь | ≤10% |
| KADAMM АТВР-WR12-М | 60,5-91,9 | 10-200 | 1,3 | WR12 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR137-М | 5,38-8,17 | 10-3000 | 1,25 | WR137 | FDP | медь | ≤10% |
| KADAMM АТВР-WR15-М | 49,8-75,8 | 10-300 | 1,3 | WR15 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR159-М | 4,64-7,05 | 10-4000 | 1,25 | WR159 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR187-М | 3,94-5,99 | 10-4000 | 1,25 | WR187 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR19-М | 39,2-59,6 | 10-300 | 1,3 | WR19 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR22-М | 32,9-50,1 | 10-600 | 1,3 | WR22 | FUGP | медь | ≤5% |
| KADAMM АТВР-WR229-М | 3,22-4,90 | 10-4000 | 1,25 | WR229 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR28-М | 26,5-40,0 | 10-600 | 1,3 | WR28 | FBP | медь | ≤5% |
| KADAMM АТВР-WR284-М | 2,60-3,95 | 10-4000 | 1,25 | WR284 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR34-М | 21,7-33,0 | 10-600 | 1,3 | WR34 | FBP | медь | ≤10% |
| KADAMM АТВР-WR340-М | 2,17-3,30 | 10-4000 | 1,25 | WR340 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR42-М | 17,6-26,7 | 10-600 | 1,3 | WR42 | FBP | медь | ≤10% |
| KADAMM АТВР-WR430-М | 1,72-2,61 | 10-4000 | 1,25 | WR430 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR51-М | 14,5-22,0 | 10-1000 | 1,25 | WR51 | FBP | медь | ≤10% |
| KADAMM АТВР-WR510-М | 1,45-2,20 | 10-4000 | 1,25 | WR510 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR62-М | 11,9-18,0 | 10-1000 | 1,25 | WR62 | FBP | медь | ≤10% |
| KADAMM АТВР-WR650-М | 1,13-1,73 | 10-4000 | 1,25 | WR650 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR75-М | 9,84-15,0 | 10-3000 | 1,25 | WR75 | FBP | медь | ≤10% |
| KADAMM АТВР-WR770-М | 0,96-1,46 | 10-4000 | 1,25 | WR770 | FDP | алюминий | ≤10% |
| KADAMM АТВР-WR90-М | 8,20-12,40 | 10-3000 | 1,25 | WR90 | FBP | медь | ≤10% |
Вопросы по серии
Общий диапазон серии АТВР-ВМ — 960 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АТВР-ВМ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АТВР-WR10-М», и количество.
К серии АТВР-ВМ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
Другие серии раздела — каталог KADAMM.
