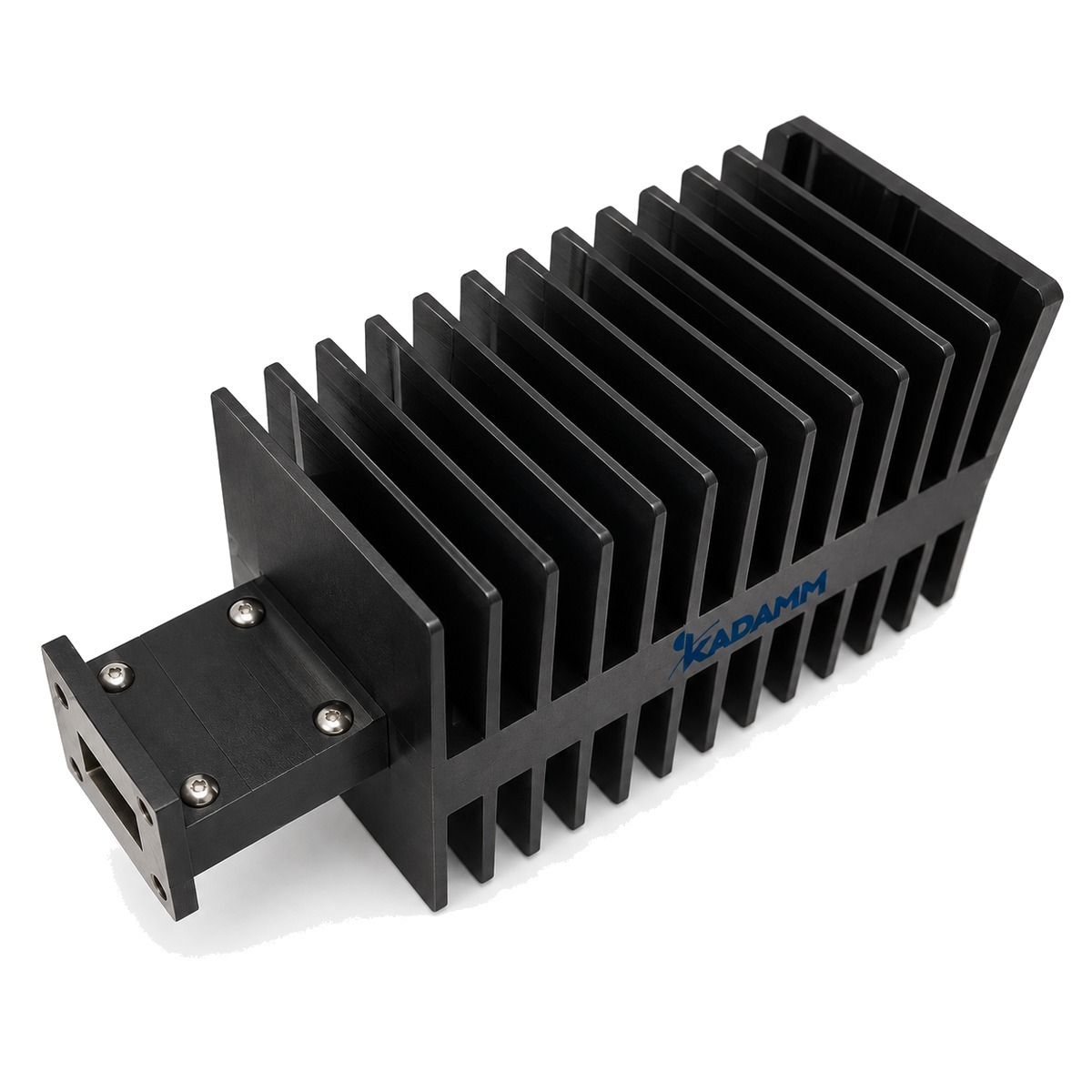

Серия KADAMM НВ-ММ: 22 модели, 1,13 – 91,9 ГГц, соединители по таблице исполнений.
О серии
Волноводные нагрузки серии НВ-ММ поглощают мощность в волноводном тракте без отражения. Состав серии НВ-ММ: 22 модели, общий диапазон 1,13 – 91,9 ГГц, соединители по таблице исполнений.
По моделям KADAMM НВ-ММ: КСВН от 1,03 до 1,2; мощность от 0,5 до 150 Вт. Исполнения НВ-ММ различаются по параметрам: частоты, мощность, КСВН, материал, типоразмер волновода, фланец. Общее для всех моделей НВ-ММ: рабочая температура, °C — -55–+125.
Где применяют KADAMM НВ-ММ: свободные плечи волноводных мостов; эквивалент антенны; калибровка. Нужное исполнение НВ-ММ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Рабочая температура, °C | -55–+125 |
Исполнения серии
| Артикул | Частоты, ГГц | Мощность, Вт | КСВН | Материал | Типоразмер волновода | Фланец |
|---|---|---|---|---|---|---|
| KADAMM НВ-WR112-50-A-2 | 6,57–10 | 50 | 1,03 | алюминий | WR-112 (BJ84) | FDP84 |
| KADAMM НВ-WR12-0,5-B-6 | 60,5–91,9 | 0,5 | 1,15 | латунь | WR-12 (BJ740) | FUGP740 |
| KADAMM НВ-WR137-50-A-2 | 5,38–8,17 | 50 | 1,03 | алюминий | WR-137 (BJ70) | FDP70 |
| KADAMM НВ-WR15-5-B-6 | 49,8–75,8 | 5 | 1,08 | латунь | WR-15 (BJ620) | FUGP620 |
| KADAMM НВ-WR159-60-A-2 | 4,64–7,05 | 60 | 1,03 | алюминий | WR-159 (BJ58) | FDP58 |
| KADAMM НВ-WR187-60-A-2 | 3,94–5,99 | 60 | 1,03 | алюминий | WR-187 (BJ48) | FDP48 |
| KADAMM НВ-WR19-5-B-10 | 39,2–59,6 | 5 | 1,05 | латунь | WR-19 (BJ500) | FUGP500 |
| KADAMM НВ-WR22-10-B-5 | 32,9–50,1 | 10 | 1,2 | латунь | WR-22 (BJ400) | FUGP400 |
| KADAMM НВ-WR22-5-B-5 | 32,9–50,1 | 5 | 1,05 | латунь | WR-22 (BJ400) | FUGP400 |
| KADAMM НВ-WR229-60-A-2 | 3,22–4,9 | 60 | 1,03 | алюминий | WR-229 (BJ40) | FDP40 |
| KADAMM НВ-WR28-15-A-1-1 | 26,3–40 | 15 | 1,03 | алюминий | WR-28 (BJ320) | FBP320 |
| KADAMM НВ-WR284-K1-A-2 | 2,6–3,95 | 100 | 1,03 | алюминий | WR-284 (BJ32) | FDP32 |
| KADAMM НВ-WR34-15-A-1 | 21,7–33 | 15 | 1,03 | алюминий | WR-34 (BJ260) | FBP260 |
| KADAMM НВ-WR340-K1-A-2 | 2,17–3,3 | 100 | 1,03 | алюминий | WR-340 (BJ26) | FDP26 |
| KADAMM НВ-WR42-15-A-1-1 | 17,6–26,7 | 15 | 1,03 | алюминий | WR-42 (BJ220) | FBP220 |
| KADAMM НВ-WR430-K1-A-2 | 1,72–2,61 | 100 | 1,03 | алюминий | WR-430 (BJ22) | FDP22 |
| KADAMM НВ-WR51-30-A-1 | 14,5–22 | 30 | 1,03 | алюминий | WR-51 (BJ180) | FBP180 |
| KADAMM НВ-WR510-K15-A-2 | 1,45–2,22 | 150 | 1,03 | алюминий | WR-510 (BJ18) | FDP18 |
| KADAMM НВ-WR62-30-A-1 | 11,9–18 | 30 | 1,03 | алюминий | WR-62 (BJ140) | FBP140 |
| KADAMM НВ-WR650-K15-A-2 | 1,13–1,73 | 150 | 1,03 | алюминий | WR-650 (BJ14) | FDP14 |
| KADAMM НВ-WR75-30-A-1 | 9,84–15 | 30 | 1,03 | алюминий | WR-75 (BJ120) | FBP120 |
| KADAMM НВ-WR90-50-A-1 | 8,2–12,5 | 50 | 1,03 | алюминий | WR-90 (BJ100) | FBP100 |
Вопросы по серии
Общий диапазон серии НВ-ММ — 1,13 – 91,9 ГГц; полоса каждой модели указана в таблице исполнений.
В серии НВ-ММ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM НВ-WR112-50-A-2», и количество.
К серии НВ-ММ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
