Серия KADAMM АТВ: 53 модели, 320 МГц – 112 ГГц, соединители по таблице исполнений.
О серии

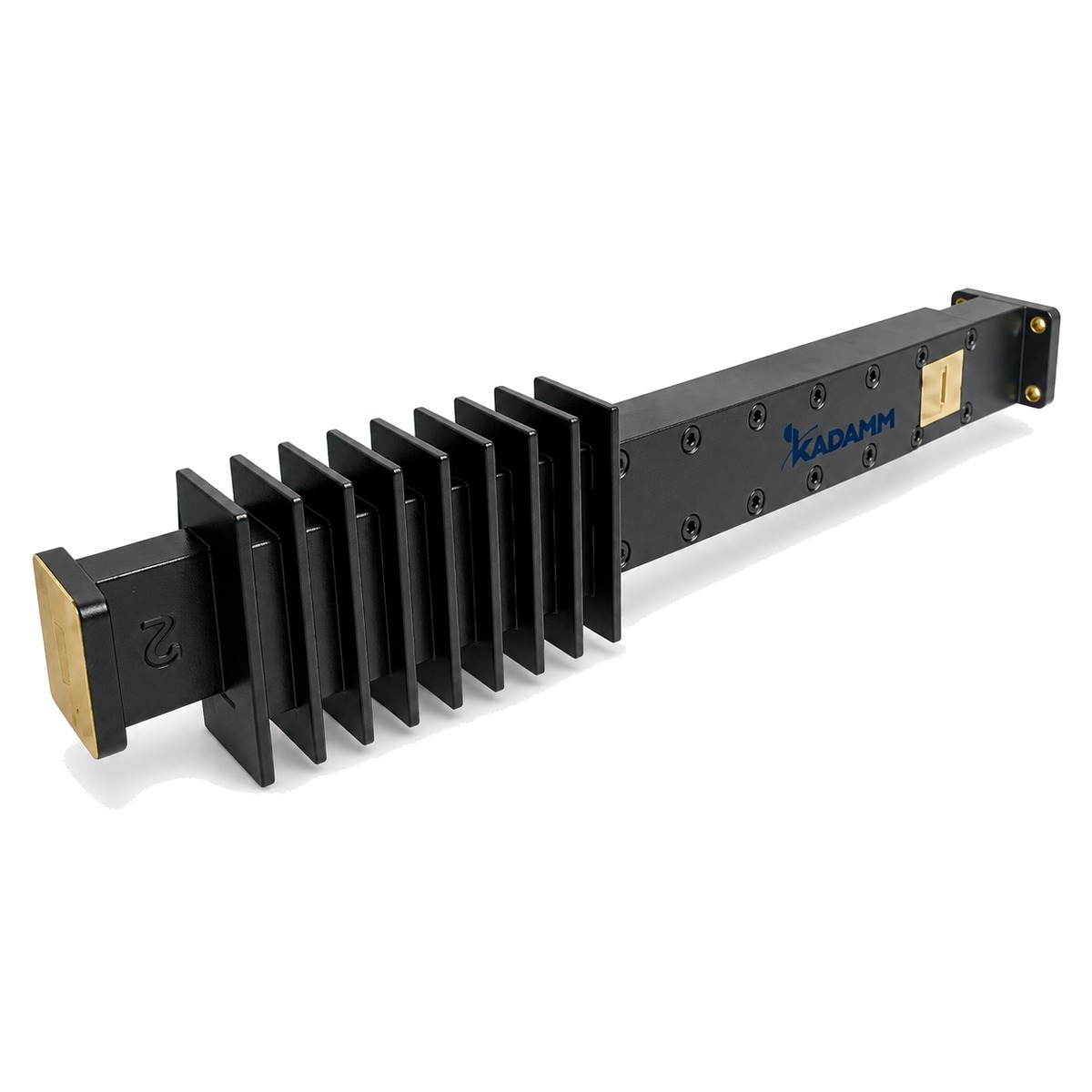

Изделия серии KADAMM АТВ ослабляют сигнал в волноводном тракте. Состав серии АТВ: 53 модели, общий диапазон 320 МГц – 112 ГГц, соединители по таблице исполнений.
По моделям KADAMM АТВ: КСВН от 1,15 до 1,35; мощность от 0,5 до 1000 Вт. Модели внутри серии АТВ отличаются параметрами: частоты, мощность, КСВН, типоразмер волновода, ослабление, фланец.
Где применяют KADAMM АТВ: волноводные измерительные стенды; выравнивание уровней в РРЛ и радиолокации; защита детекторов. Нужное исполнение АТВ выбирают в таблице ниже и называют его полный артикул в заявке.
На что смотреть при подборе
Технические характеристики
Исполнения серии
| Артикул | Частоты, ГГц | Мощность, Вт | КСВН | Типоразмер волновода | Ослабление, дБ | Фланец | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM АТВ-WR10 | 73,8–112 | — | 1,35 | WR10 | 3-30 | FUGP | медь |
| KADAMM АТВ-WR10-1-10 | 75–110 | 1 | 1,25 | WR-10 | 10±1 | — | — |
| KADAMM АТВ-WR112 | 6,57–9,99 | — | 1,25 | WR112 | 3-30 | FBP | медь |
| KADAMM АТВ-WR112-425-40 | 7,05–10 | 425 | 1,2 | WR-112 | 40±1 | — | — |
| KADAMM АТВ-WR1150 | 0,64–0,98 | — | 1,25 | WR1150 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR12 | 60,5–91,9 | — | 1,35 | WR12 | 3-30 | FUGP | медь |
| KADAMM АТВ-WR12-0,5-10 | 60,5–91,9 | 0,5 | 1,25 | WR-12 | 10±2,5 | — | — |
| KADAMM АТВ-WR12-0,5-20 | 60,5–91,9 | 0,5 | 1,25 | WR-12 | 20±5 | — | — |
| KADAMM АТВ-WR12-0,5-30 | 60,5–91,9 | 0,5 | 1,25 | WR-12 | 30 | — | — |
| KADAMM АТВ-WR12-40-30 | 60,5–91,9 | 40 | 1,25 | WR-12 | 30 | — | — |
| KADAMM АТВ-WR137 | 5,38–8,17 | — | 1,25 | WR137 | 3-30 | FDP | медь |
| KADAMM АТВ-WR15 | 49,8–75,8 | — | 1,3 | WR15 | 3-30 | FUGP | медь |
| KADAMM АТВ-WR15-10 | 49,8–75,8 | - | 1,3 | WR-15 | 10 | — | — |
| KADAMM АТВ-WR15-20 | 49,8–75,8 | - | 1,3 | WR-15 | 20 | — | — |
| KADAMM АТВ-WR1500 | 0,49–0,75 | — | 1,25 | WR1500 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR159 | 4,64–7,05 | — | 1,25 | WR159 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR159-60-30 | 4,9–7,05 | 60 | 1,2 | WR-159 | 30±1,5 | — | — |
| KADAMM АТВ-WR1800 | 0,41–0,62 | — | 1,25 | WR1800 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR187 | 3,94–5,99 | — | 1,25 | WR187 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR19 | 39,2–59,6 | — | 1,3 | WR19 | 3-30 | FUGP | медь |
| KADAMM АТВ-WR19-K15-50 | 39,2–59,6 | 150 | 1,25 | WR-19 | 50 | — | — |
| KADAMM АТВ-WR2100 | 0,35–0,53 | — | 1,25 | WR2100 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR22 | 32,9–50,1 | — | 1,3 | WR22 | 3-30 | FUGP | медь |
| KADAMM АТВ-WR229 | 3,22–4,90 | — | 1,25 | WR229 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR229-1K-40 | 3,3–4,9 | 1000 | 1,2 | WR-229 | 40±1 | — | — |
| KADAMM АТВ-WR2300 | 0,32–0,49 | — | 1,25 | WR2300 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR28 | 26,5–40,0 | — | 1,25 | WR28 | 3-30 | FBP | медь |
| KADAMM АТВ-WR28-K1-10 | 26,3–40 | 100 | 1,15 | WR-28 | 10 | — | — |
| KADAMM АТВ-WR28-K1-20 | 26,3–40 | 100 | 1,15 | WR-28 | 20 | — | — |
| KADAMM АТВ-WR28-K1-30 | 26,3–40 | 100 | 1,15 | WR-28 | 30 | — | — |
| KADAMM АТВ-WR28-K1-40 | 26,3–40 | 100 | 1,15 | WR-28 | 40 | — | — |
| KADAMM АТВ-WR28-K1-50 | 26,3–40 | 100 | 1,15 | WR-28 | 50 | — | — |
| KADAMM АТВ-WR28-K1-60 | 26,3–40 | 100 | 1,15 | WR-28 | 60 | — | — |
| KADAMM АТВ-WR284 | 2,60–3,95 | — | 1,25 | WR284 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR34 | 21,7–33,0 | — | 1,25 | WR34 | 3-30 | FBP | медь |
| KADAMM АТВ-WR34-75-40 | 22–33 | 75 | 1,2 | WR-34 | 40±1 | — | — |
| KADAMM АТВ-WR34-K1-30 | 21,7–33 | 100 | 1,3 | WR-34 | 30±1 | — | — |
| KADAMM АТВ-WR34-K25-50 | 21,7–33 | 250 | 1,3 | WR-34 | 50±1 | — | — |
| KADAMM АТВ-WR340 | 2,17–3,30 | — | 1,25 | WR340 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR42 | 17,6–26,7 | — | 1,25 | WR42 | 3-30 | FBP | медь |
| KADAMM АТВ-WR42-60-30 | 18–26,5 | 60 | 1,2 | WR-42 | 30±1,5 | — | — |
| KADAMM АТВ-WR430 | 1,72–2,61 | — | 1,25 | WR430 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR51 | 14,5–22,0 | — | 1,25 | WR51 | 3-30 | FBP | медь |
| KADAMM АТВ-WR51-K16-40 | 14,5–22 | 160 | 1,3 | WR-51 | 40±1 | — | — |
| KADAMM АТВ-WR510 | 1,45–2,20 | — | 1,25 | WR510 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR62 | 11,9–18,0 | — | 1,25 | WR62 | 3-30 | FBP | медь |
| KADAMM АТВ-WR62-60-30 | 12,4–18 | 60 | 1,2 | WR-62 | 30±1,5 | — | — |
| KADAMM АТВ-WR650 | 1,13–1,73 | — | 1,25 | WR650 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR75 | 9,84–15,0 | — | 1,25 | WR75 | 3-30 | FBP | медь |
| KADAMM АТВ-WR770 | 0,96–1,46 | — | 1,25 | WR770 | 3-30 | FDP | алюминий |
| KADAMM АТВ-WR90 | 8,20–12,40 | — | 1,25 | WR90 | 3-30 | FBP | медь |
| KADAMM АТВ-WR90-60-30 | 8,2–12,4 | 60 | 1,2 | WR-90 | 30±1,5 | — | — |
| KADAMM АТВ-WR975 | 0,75–1,15 | — | 1,25 | WR975 | 3-30 | FDP | алюминий |
Вопросы по серии
Общий диапазон серии АТВ — 320 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.
В серии АТВ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM АТВ-WR10», и количество.
Техническое описание серии АТВ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
