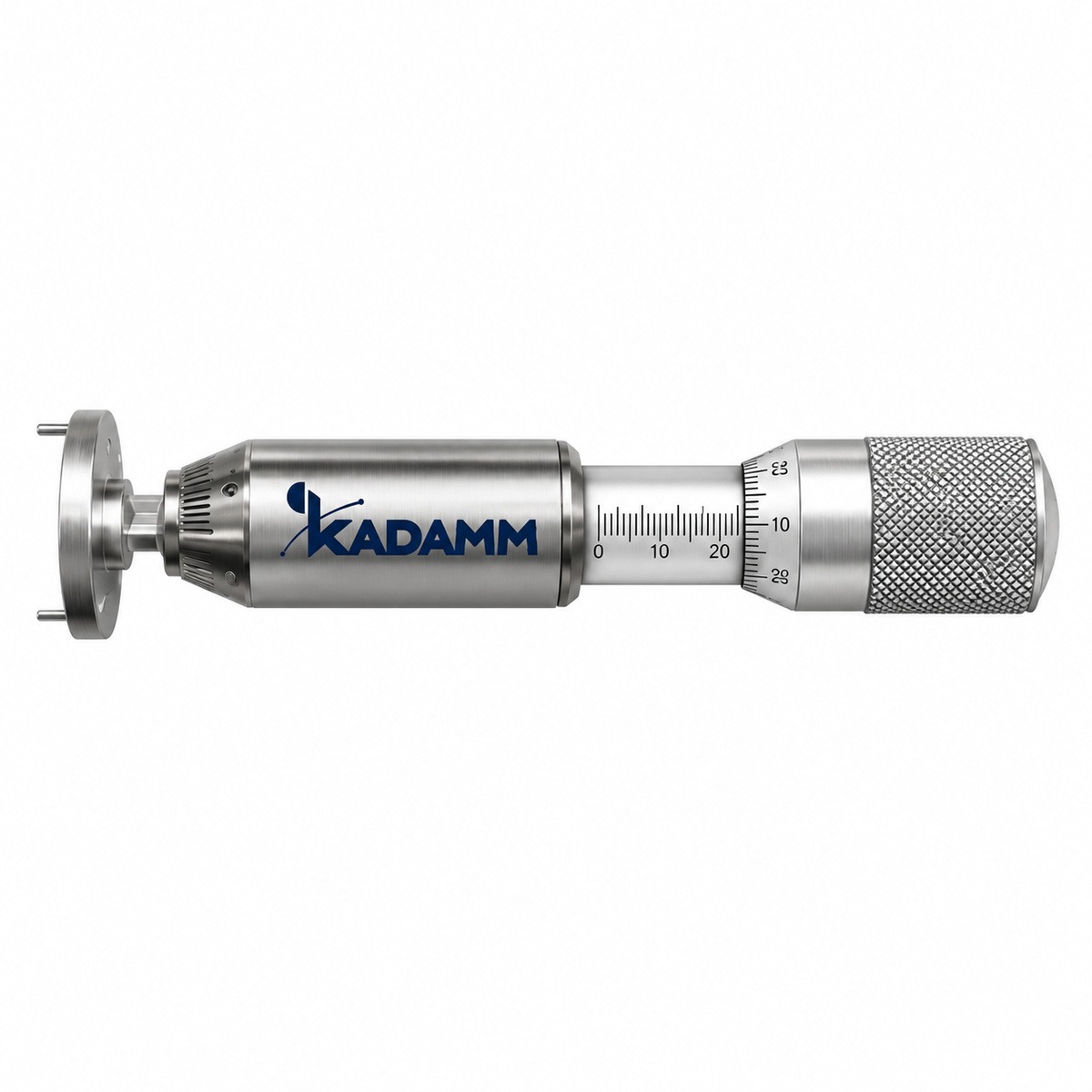

Короткозамкнутые нагрузки волноводные подвижные (поршни) KADAMM НКЗ-П

320 МГц – 112 ГГц

Диапазон частот

Моделей в серии

по таблице исполнений

Соединитель

О серии

Изделия серии KADAMM НКЗ-П замыкают волноводный тракт и дают полное отражение. Состав серии НКЗ-П: 29 моделей, общий диапазон 320 МГц – 112 ГГц, соединители по таблице исполнений.

Модели внутри серии НКЗ-П отличаются параметрами: частоты, волновод, фланец, материал, ход. Общее для всех моделей НКЗ-П: КСВН, не более — 50.

Типовые задачи для серии НКЗ-П: калибровка ВАЦ; настройка волноводных узлов; измерения. Нужное исполнение НКЗ-П выбирают в таблице ниже и называют его полный артикул в заявке.

На что смотреть при подборе

Диапазон 320 МГц – 112 ГГцВесь диапазон серии НКЗ-П закрывают разные исполнения — полоса у каждого своя.

ЧастотыВыбирая модель НКЗ-П, сверьте её полосу с крайними частотами вашей системы.

ВолноводСечение волновода у модели НКЗ-П выбирают по рабочему диапазону: у каждого сечения свой диапазон.

ФланецФланец модели НКЗ-П должен совпадать с фланцами соседних узлов тракта.

МатериалМатериал и покрытие модели НКЗ-П выбирают по условиям эксплуатации: влажность, агрессивная среда.

Технические характеристики

Общие характеристики серии

Параметр	Значение
КСВН, не более	50

Исполнения серии

Артикул	Частоты, ГГц	Волновод	Фланец	Материал	Ход, мм
KADAMM НКЗ-WR10-П	73,8-112	WR10	FUGP	медь	10
KADAMM НКЗ-WR112-П	6,57-9,99	WR112	FBP	медь	40
KADAMM НКЗ-WR1150-П	0,64-0,98	WR1150	FDP	алюминий	150
KADAMM НКЗ-WR12-П	60,5-91,9	WR12	FUGP	медь	10
KADAMM НКЗ-WR137-П	5,38-8,17	WR137	FDP	медь	40
KADAMM НКЗ-WR15-П	49,8-75,8	WR15	FUGP	медь	10
KADAMM НКЗ-WR1500-П	0,49-0,75	WR1500	FDP	алюминий	180
KADAMM НКЗ-WR159-П	4,64-7,05	WR159	FDP	алюминий	50
KADAMM НКЗ-WR1800-П	0,41-0,62	WR1800	FDP	алюминий	220
KADAMM НКЗ-WR187-П	3,94-5,99	WR187	FDP	алюминий	50
KADAMM НКЗ-WR19-П	39,2-59,6	WR19	FUGP	медь	10
KADAMM НКЗ-WR2100-П	0,35-0,53	WR2100	FDP	алюминий	240
KADAMM НКЗ-WR22-П	32,9-50,1	WR22	FUGP	медь	10
KADAMM НКЗ-WR229-П	3,22-4,90	WR229	FDP	алюминий	50
KADAMM НКЗ-WR2300-П	0,32-0,49	WR2300	FDP	алюминий	300
KADAMM НКЗ-WR28-П	26,5-40,0	WR28	FBP	медь	10
KADAMM НКЗ-WR284-П	2,60-3,95	WR284	FDP	алюминий	60
KADAMM НКЗ-WR34-П	21,7-33,0	WR34	FBP	медь	10
KADAMM НКЗ-WR340-П	2,17-3,30	WR340	FDP	алюминий	60
KADAMM НКЗ-WR42-П	17,6-26,7	WR42	FBP	медь	20
KADAMM НКЗ-WR430-П	1,72-2,61	WR430	FDP	алюминий	70
KADAMM НКЗ-WR51-П	14,5-22,0	WR51	FBP	медь	20
KADAMM НКЗ-WR510-П	1,45-2,20	WR510	FDP	алюминий	80
KADAMM НКЗ-WR62-П	11,9-18,0	WR62	FBP	медь	25
KADAMM НКЗ-WR650-П	1,13-1,73	WR650	FDP	алюминий	90
KADAMM НКЗ-WR75-П	9,84-15,0	WR75	FBP	медь	30
KADAMM НКЗ-WR770-П	0,96-1,46	WR770	FDP	алюминий	100
KADAMM НКЗ-WR90-П	8,20-12,40	WR90	FBP	медь	30
KADAMM НКЗ-WR975-П	0,75-1,15	WR975	FDP	алюминий	130

Вопросы по серии

В каком диапазоне работает серия KADAMM НКЗ-П?

Общий диапазон серии НКЗ-П — 320 МГц – 112 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM НКЗ-П?

В серии НКЗ-П — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM НКЗ-П?

Назовите артикул исполнения из таблицы, например «KADAMM НКЗ-WR10-П», и количество.

Какие документы есть на серию KADAMM НКЗ-П?

Техническое описание серии НКЗ-П и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.
