KADAMM · Автомобильная антенна

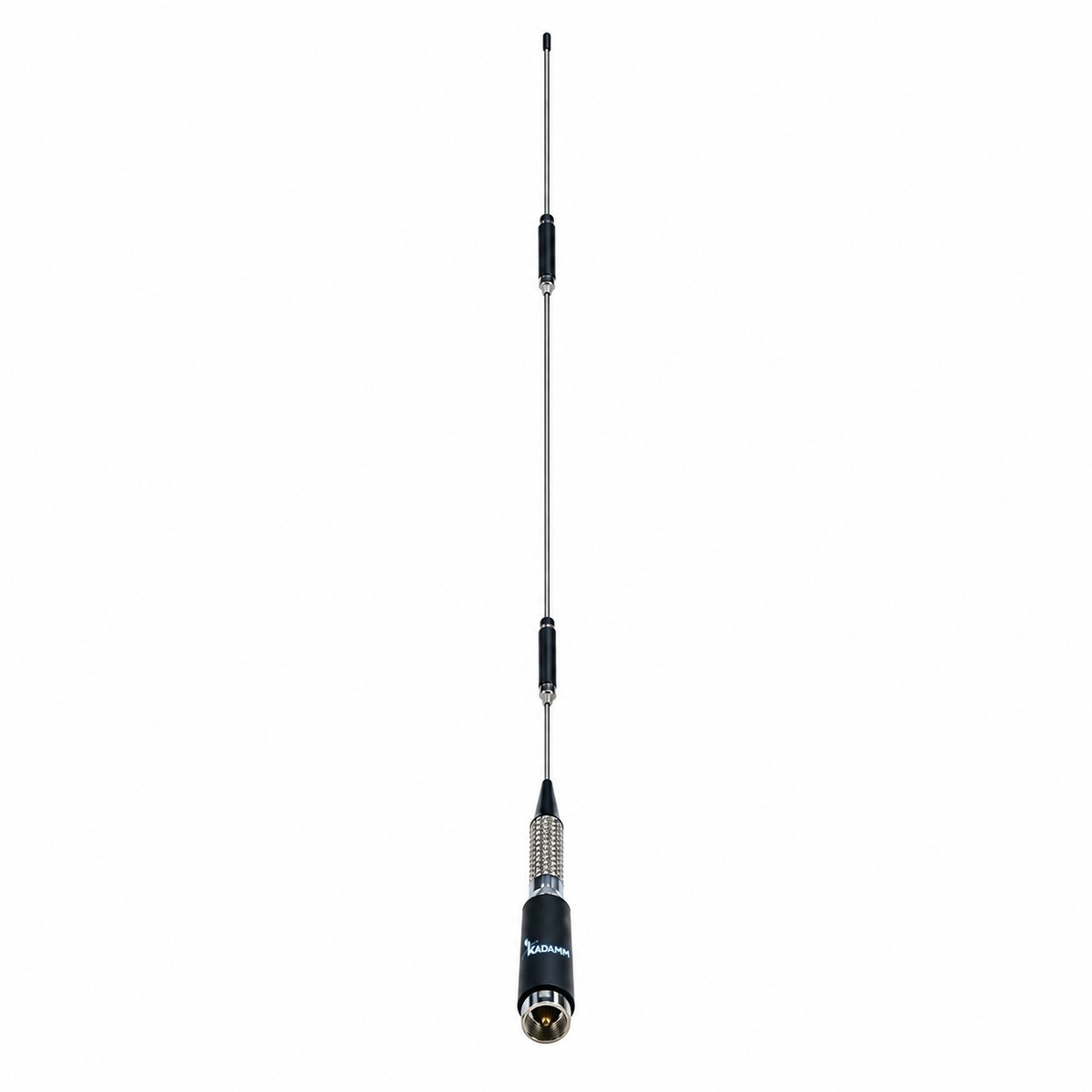

KADAMM AM-63003 — автомобильная антенна: 638–646 МГц, усиление 3 дБи.
638–646 МГц
Диапазон
3 дБи
Усиление
360°
Ширина луча (Г)
Вертикальная
Поляризация
1×F
Разъёмы
О модели
Рабочий диапазон KADAMM AM-63003 — 638–646 МГц. Усиление 3 дБи у KADAMM AM-63003 — широкая диаграмма и ровное покрытие вблизи точки установки. По горизонтали KADAMM AM-63003 светит на 360°, выделенного направления нет.
Поляризация — вертикальная. Разъёмы: 1×F.
Габариты — по запросу, масса 0,09 кг.
На что смотреть при подборе
Полоса 638–646 МГцПроверьте, что частоты вашей системы лежат внутри полосы AM-63003 с запасом по краям.
Усиление 3 дБиДля KADAMM AM-63003 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AM-63003.
КСВН ≤2,0Согласование KADAMM AM-63003 с трактом 75 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 20 ВтПредел для KADAMM AM-63003 на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 638–646 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 75 Ом |
| Максимальная мощность на порт | 20 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка F |
| Масса антенны | 0,09 кг |
Вопросы по модели
На каких частотах работает KADAMM AM-63003?
Рабочий диапазон AM-63003 — 638–646 МГц.
Какое усиление у KADAMM AM-63003?
Коэффициент усиления AM-63003 — 3 дБи. Ширина луча по горизонтали — 360°.
Какой разъём у KADAMM AM-63003?
1×F. Исполнение AM-63003 с другим разъёмом — уточняйте у менеджера.
Есть ли документы на KADAMM AM-63003?
Техническое описание AM-63003 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
Другие модели раздела — каталог KADAMM.
