KADAMM · Автомобильная антенна

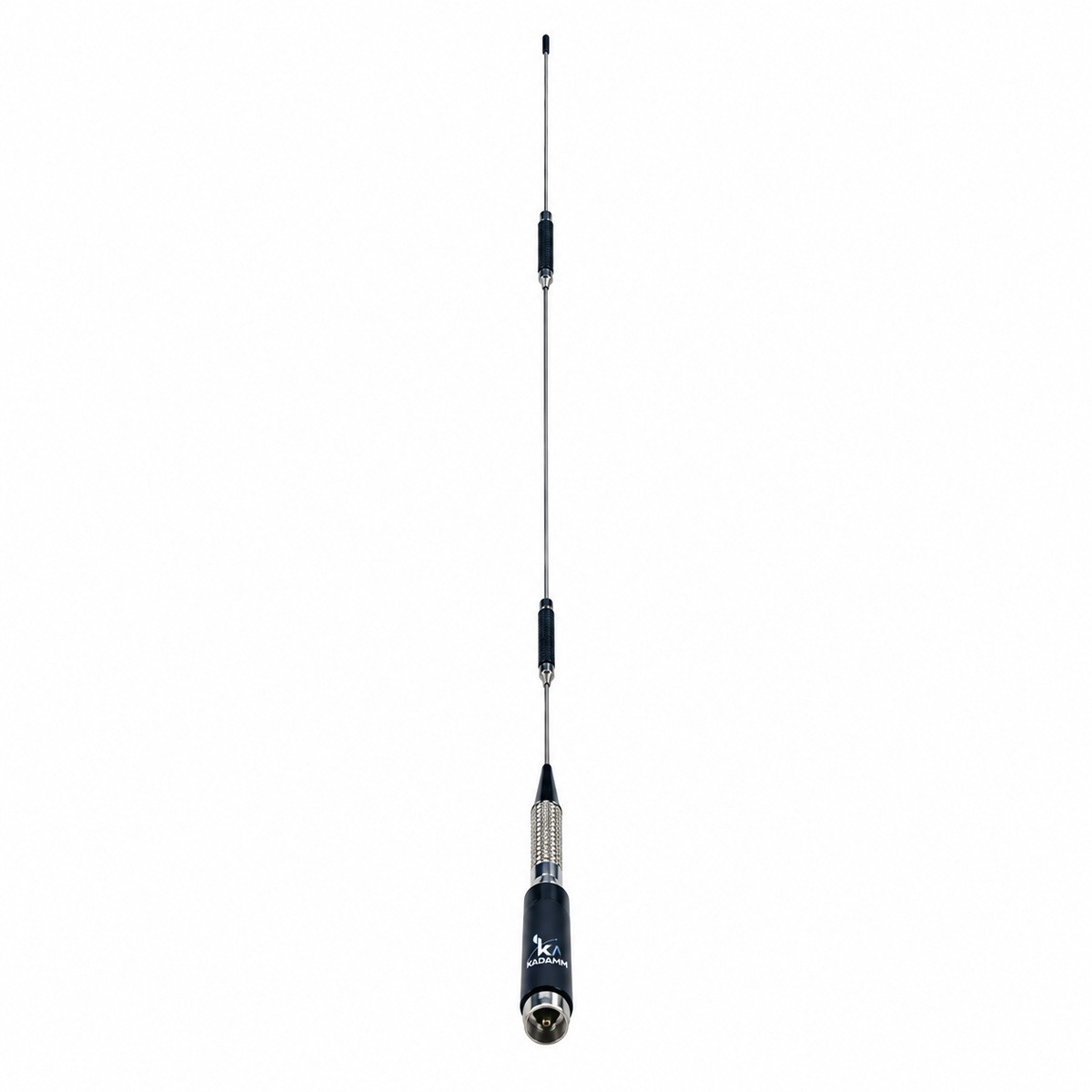

KADAMM AM-60035 — автомобильная антенна: 600–690 МГц, усиление 3,5 дБи.
600–690 МГц
Диапазон
3,5 дБи
Усиление
360°
Ширина луча (Г)
Вертикальная
Поляризация
1×UHF
Разъёмы
О модели
Рабочий диапазон KADAMM AM-60035 — 600–690 МГц. Усиление 3,5 дБи у KADAMM AM-60035 — широкая диаграмма и ровное покрытие вблизи точки установки. Диаграмма круговая: KADAMM AM-60035 одинаково работает во все стороны по горизонтали.
Поляризация — вертикальная. Разъёмы: 1×UHF.
Габариты — по запросу, масса 0,085 кг.
На что смотреть при подборе
Полоса 600–690 МГцПроверьте, что частоты вашей системы лежат внутри полосы AM-60035 с запасом по краям.
Усиление 3,5 дБиДля KADAMM AM-60035 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AM-60035.
КСВН ≤1,5Согласование KADAMM AM-60035 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 50 ВтПредел для KADAMM AM-60035 на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 600–690 МГц |
| Коэффициент усиления, дБи | 3,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка UHF |
| Масса антенны | 0,085 кг |
Вопросы по модели
На каких частотах работает KADAMM AM-60035?
Рабочий диапазон AM-60035 — 600–690 МГц.
Какое усиление у KADAMM AM-60035?
Коэффициент усиления AM-60035 — 3,5 дБи. Ширина луча по горизонтали — 360°.
Какой разъём у KADAMM AM-60035?
У AM-60035 — 1×UHF. Нужен другой тип разъёма — назовите его в запросе на подбор.
Есть ли документы на KADAMM AM-60035?
Для AM-60035 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
Подбор KADAMM AM-60035 под ваш объект
