Автомобильная антенна: 134–520 МГц, усиление 3–3,5 дБи.
Что представляет собой антенна

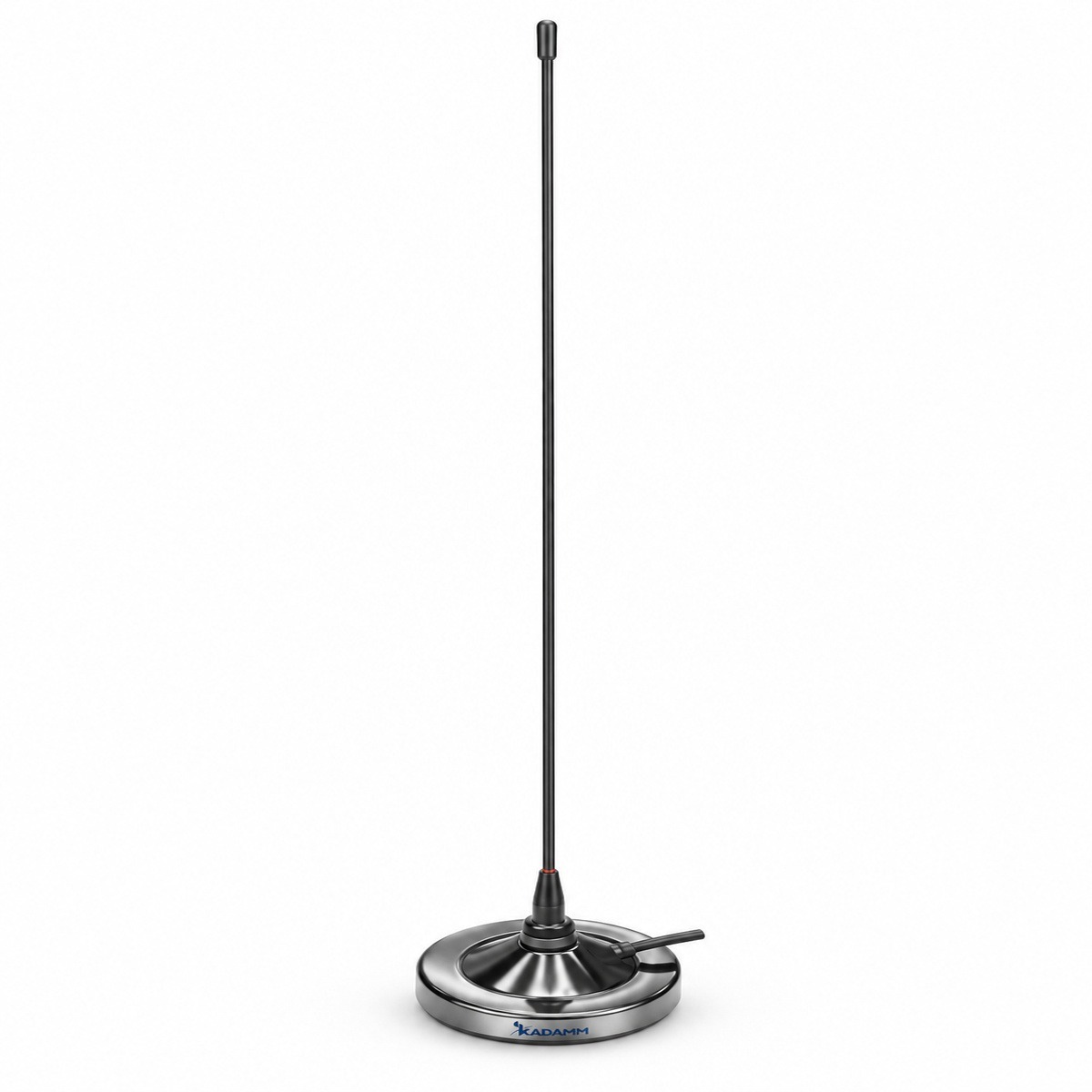

KADAMM AM-150/450 — автомобильная антенна диапазона 134–520 МГц. Антенну ставят на кузов транспортного средства: крышу автомобиля, кабину спецтехники, локомотив.
Штыревой автомобильной антенне нужна «земля» — металлическая поверхность под основанием: крыша достраивает излучатель до полного, и от её размера зависят согласование и диаграмма. Лучшее место — центр металлической крыши. На пластиковых и стеклянных поверхностях применяют антенны с собственным противовесом.
Разъём — UHF, SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 134–174 и 340–520 МГц, у AM-35035M — 390–510 МГц
- Разъём UHF, SMA, у AM-35035M — UHF
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 134–174 и 340–520 МГц, у AM-35035M-2 — 390–510 МГц
- Разъём UHF, SMA, у AM-35035M-2 — UHF
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 134–174 и 340–520 МГц, у AM-40025M — 400–510 МГц
- Усиление 3–3,5 дБи, у AM-40025M — 2,5 дБи (больше на 0,5 дБ)
- Разъём UHF, SMA, у AM-40025M — UHF
У KADAMM AM-150/450 больше усиление; KADAMM AM-40025M выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу AM-150/450 с запасом по краям.
Значение AM-150/450 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование AM-150/450 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт AM-150/450.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Коэффициент усиления | по исполнению (см. таблицу «Исполнения») |
| КСВН | по исполнению (см. таблицу «Исполнения») |
| Максимальная мощность | по исполнению (см. таблицу «Исполнения») |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | автомобильная штыревая антенна |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Длина | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения
| Артикул | Диапазон | Усиление | Разъём | Длина | КСВН | Мощность | Исполнение |
|---|---|---|---|---|---|---|---|
| KADAMM AM-1503M-4 | 136–174 МГц | 3 дБи | UHF (PL-259, вилка) | 520 мм | уточняйте у менеджера | уточняйте у менеджера | пружина |
| KADAMM AM-1503M-5 | 136–174 МГц | 3 дБи | UHF (PL-259, вилка) | 520 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AM-1503M-6 | 148–172 МГц | 3 дБи | UHF (PL-259, вилка) | 950 мм | уточняйте у менеджера | уточняйте у менеджера | — |
| KADAMM AM-4503M | 450–520 МГц | 3 дБи | UHF (PL-259, вилка) | 275 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AM-15034M | 134–174 МГц | 3,4 дБи | UHF (PL-259, вилка) | 1420 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AM-15034M-3 | 136–174 МГц | 3,4 дБи | UHF (PL-259, вилка) | 1410 мм | уточняйте у менеджера | уточняйте у менеджера | пружина |
| KADAMM AM-15034M-4 | 136–174 МГц | 3,4 дБи | UHF (PL-259, вилка) | 1350 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AM-15034M-5 | 144–174 МГц | 3,4 дБи | UHF (PL-259, вилка) | 1410 мм | менее 1,5 | уточняйте у менеджера | стеклопластик, нержавеющая сталь |
| KADAMM AM-15035M-4 | 136–174 МГц | 3,5 дБи | SMA (другие — по заказу) | 550 мм | менее 1,5 | 50 Вт | на магнитном основании |
| KADAMM AM-15035M-5 | 136–174 МГц | 3,5 дБи | UHF (PL-259, вилка) | 1100 мм | менее 1,5 | уточняйте у менеджера | — |
| KADAMM AM-34034M | 340–520 МГц | 3,4 дБи | UHF (PL-259, вилка) | 570 мм | менее 1,5 | 50 Вт | — |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AM-150/450 в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание AM-150/450.
- IEC 61169-29 — документ, на который ссылается техническое описание AM-150/450.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход AM-150/450 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 3 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 3 = 43 дБм, то есть около 20 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 154 МГц (середина полосы 134–174 МГц): L = 32,45 + 20·lg 154 + 20·lg 1 = 76,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 43 − 76,2 = −33,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Автомобильные антенны применяют для радиостанций, модемов и маршрутизаторов на транспорте, приёмников DAB, FM и ТВ, систем V2X — в зависимости от диапазона.
Сети и службы в полосах AM-150/450:
Перед заказом KADAMM AM-150/450 сверьте с проектом:
- Частоты оборудования — внутри 134–174 и 340–520 МГц
- Мощность на порт — не выше по исполнению (см. таблицу «Исполнения»)
- Разъёмы — UHF, SMA
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- AM-150/450 ставят на крышу транспортного средства, как можно выше и дальше от других антенн.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- После затяжки соединения AM-150/450 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление AM-150/450 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание AM-150/450 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM AM-150/450 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора AM-150/450 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM AM-150/450 | KADAMM AM-35035M | KADAMM AM-35035M-2 | KADAMM AM-40025M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 134–174 и 340–520 МГц | 390–510 МГц | 390–510 МГц | 400–510 МГц |
| Усиление | 3–3,5 дБи | 3,5 дБи | 3,5 дБи | 2,5 дБи |
| Луч по горизонтали | — | 360° | 360° | 360° |
| Поляризация | — | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | — | 305 мм | 305 мм | 480 мм |
| Страница | Эта модель | Открыть | Открыть | Открыть |
