KADAMM · Автомобильная антенна

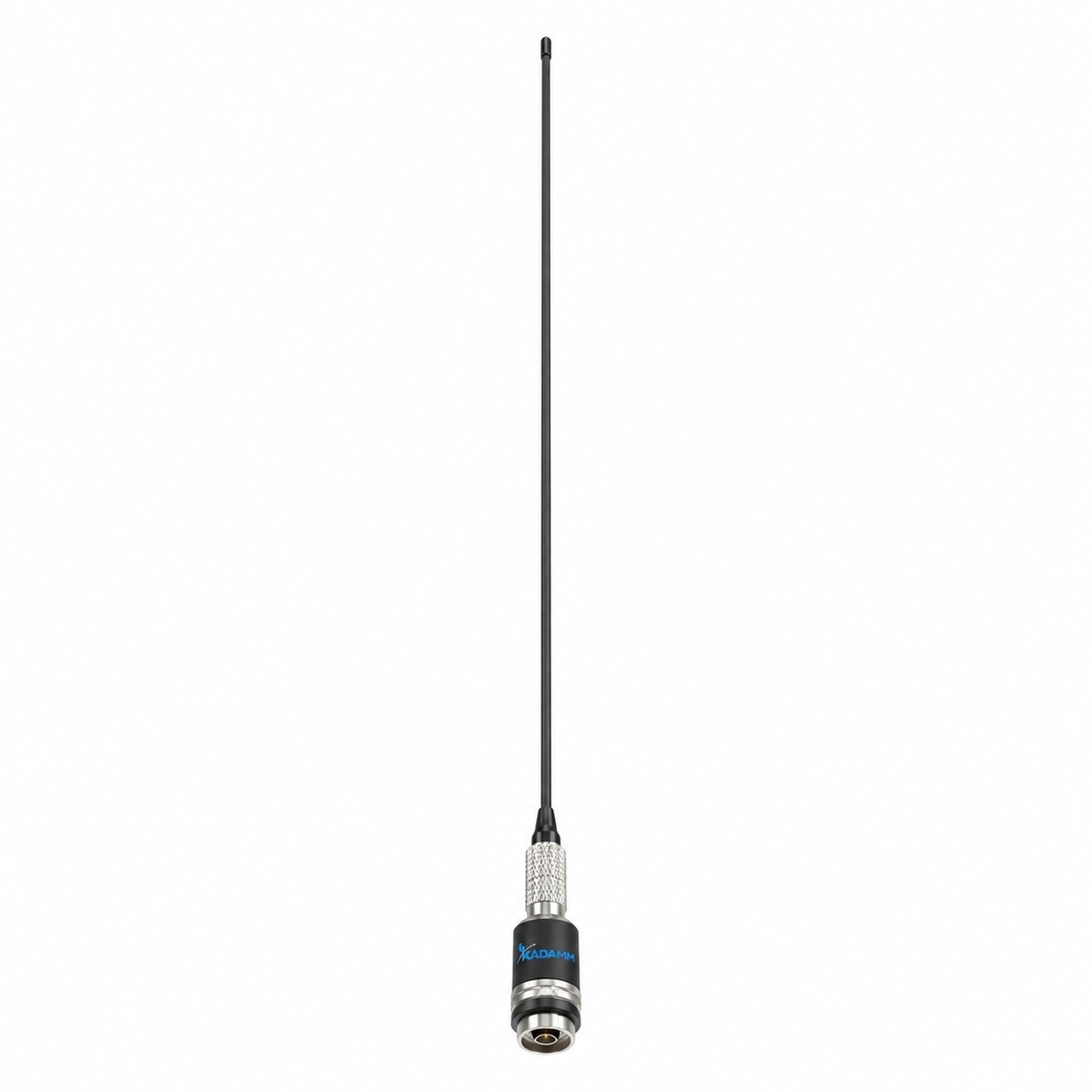

KADAMM AM-15003 — автомобильная антенна: 195–290 МГц, усиление 3 дБи.
195–290 МГц
Диапазон
3 дБи
Усиление
360°
Ширина луча (Г)
Вертикальная
Поляризация
1×N
Разъёмы
720 мм
Высота
О модели
Рабочий диапазон KADAMM AM-15003 — 195–290 МГц. Невысокое усиление (3 дБи) даёт AM-15003 широкую диаграмму: зона ровная, без провалов рядом с антенной. По горизонтали KADAMM AM-15003 светит на 360°, выделенного направления нет.
Поляризация — вертикальная. Разъёмы: 1×N.
Масса — 0,08 кг.
На что смотреть при подборе
Полоса 195–290 МГцВсе рабочие частоты объекта должны укладываться в полосу, заявленную для AM-15003.
Усиление 3 дБиДля KADAMM AM-15003 это значение по основному направлению; при расчёте линии учитывайте его вместе с потерями кабеля.
Луч 360°Ширина по уровню −3 дБ в горизонтальной плоскости: какой сектор или угол закрывает KADAMM AM-15003.
КСВН ≤1,5Согласование KADAMM AM-15003 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Мощность 100 ВтПредел для KADAMM AM-15003 на один порт; суммарную мощность передатчиков сверяйте с ним.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 195–290 МГц |
| Коэффициент усиления, дБи | 3 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Высота | 720 мм |
| Масса антенны | 0,08 кг |
Вопросы по модели
На каких частотах работает KADAMM AM-15003?
Рабочий диапазон AM-15003 — 195–290 МГц.
Какое усиление у KADAMM AM-15003?
Коэффициент усиления AM-15003 — 3 дБи. Ширина луча по горизонтали — 360°.
Какой разъём у KADAMM AM-15003?
1×N. Исполнение AM-15003 с другим разъёмом — уточняйте у менеджера.
Есть ли документы на KADAMM AM-15003?
Для AM-15003 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
Другие модели раздела — каталог KADAMM.
