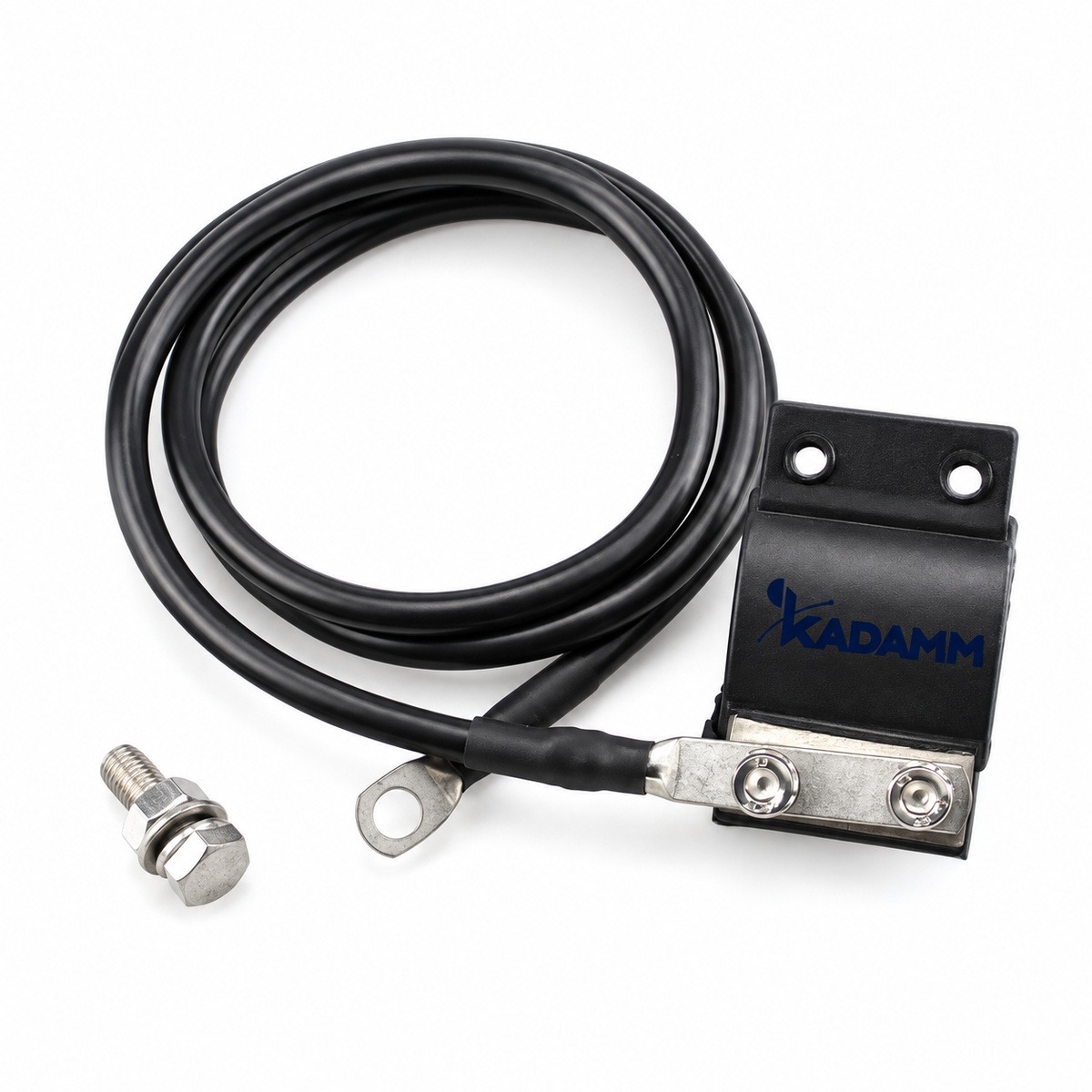

Устройства заземления кабеля быстрого монтажа KADAMM УЗ-Б — фидеры 1/4–1-5/8". 16 исполнений в таблице.
О серии
Устройства заземления кабеля быстрого монтажа KADAMM УЗ-Б — соединяют внешний проводник кабеля и оборудование с контуром заземления: защищают тракт от грозовых и наведённых токов.
Материал — медь.
Исполнения серии различаются: длина провода заземления, сечение провода заземления и материал хомута заземления. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал провода заземления | медь |
| Наконечник | с одним отверстием |
| Материал винтов | нержавеющая сталь |
| Материал шайб | нержавеющая сталь |
| Материал пружинных шайб | нержавеющая сталь |
| Материал гаек | нержавеющая сталь |
| Отверстие наконечника | M8 |
| Изоляция провода | ПВХ (у части исполнений) |
| Винт | M8×25 / M8×25 мм / M8×25мм (по исполнению) |
| Переходное сопротивление контакта | не более 10 мОм / не более 20 мОм (по исполнению) |
Исполнения
| Артикул | Исполнение | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Масса брутто, кг |
|---|---|---|---|---|---|
| KADAMM УЗ-Б-1.1/4-0.6 | Устройство заземления кабеля быстрого монтажа 1-1/4", провод 0,6 м | 0,6 | 6 AWG | медь | 0,2 |
| KADAMM УЗ-Б-1.5/8-0.6 | Устройство заземления кабеля быстрого монтажа 1-5/8", провод 0,6 м | 0,6 | 6 AWG | медь | 0,19 |
| KADAMM УЗ-Б-1/2-0.5 | Устройство заземления кабеля быстрого монтажа 1/2", провод 0,5 м | 0,5 | 6 AWG | медь | 0,182 |
| KADAMM УЗ-Б-1/2-0.5Р2 | Устройство заземления кабеля быстрого монтажа 1/2", провод 0,5 м | 0,5 | 6 AWG | медь | 0,16 |
| KADAMM УЗ-Б-1/2-0.6 | Устройство заземления кабеля быстрого монтажа 1/2", провод 0,6 м | 0,6 | 6 AWG | медь | 0,19 |
| KADAMM УЗ-Б-1/2-1 | Устройство заземления кабеля быстрого монтажа 1/2", провод 1 м | 1 | AWG 6 | — | 0,25 |
| KADAMM УЗ-Б-1/4-0.6 | Устройство заземления кабеля быстрого монтажа 1/4", провод 0,6 м | 0,6 | AWG6 | нержавеющая сталь с покрытием EPDM | 0,181 |
| KADAMM УЗ-Б-1/4-1.0 | Устройство заземления кабеля быстрого монтажа 1/4", провод 1,0 м | 1,0 | 6 AWG | медь | 0,31 |
| KADAMM УЗ-Б-3/8-0.6 | Устройство заземления кабеля быстрого монтажа 3/8", провод 0,6 м | 0,6 | AWG6 | нержавеющая сталь с покрытием EPDM | 0,195 |
| KADAMM УЗ-Б-3/8-0.7 | Устройство заземления кабеля быстрого монтажа 3/8", провод 0,7 м | 0,7 | 6 AWG | медь | 0,22 |
| KADAMM УЗ-Б-7.2-7.6-0.6 | Устройство заземления кабеля быстрого монтажа 7.2–7.6 мм, провод 0,6 м | 0,6 | 6 AWG | медь | 0,19 |
| KADAMM УЗ-Б-7.2-7.6-0.7 | Устройство заземления кабеля быстрого монтажа 7.2–7.6 мм, провод 0,7 м | 0,7 | 6 AWG | медь | 0,22 |
| KADAMM УЗ-Б-7.2-7.6-1.0 | Устройство заземления кабеля быстрого монтажа 7.2–7.6 мм, провод 1,0 м | 1,0 | 6 AWG | медь | 0,257 |
| KADAMM УЗ-Б-7/8-0.5 | Устройство заземления кабеля быстрого монтажа 7/8", провод 0,5 м | 0,5 | 6 AWG | медь | 0,16 |
| KADAMM УЗ-Б-7/8-0.6 | Устройство заземления кабеля быстрого монтажа 7/8", провод 0,6 м | 0,6 | 6 AWG | медь | 0,19 |
| KADAMM УЗ-Б-7/8-1.0 | Устройство заземления кабеля быстрого монтажа 7/8", провод 1,0 м | 1,0 | 6 AWG | медь | 0,31 |
Вопросы по серии
По параметрам: длина провода заземления, сечение провода заземления и материал хомута заземления. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Медь.
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
