KADAMM · Устройства заземления кабеля универсальные

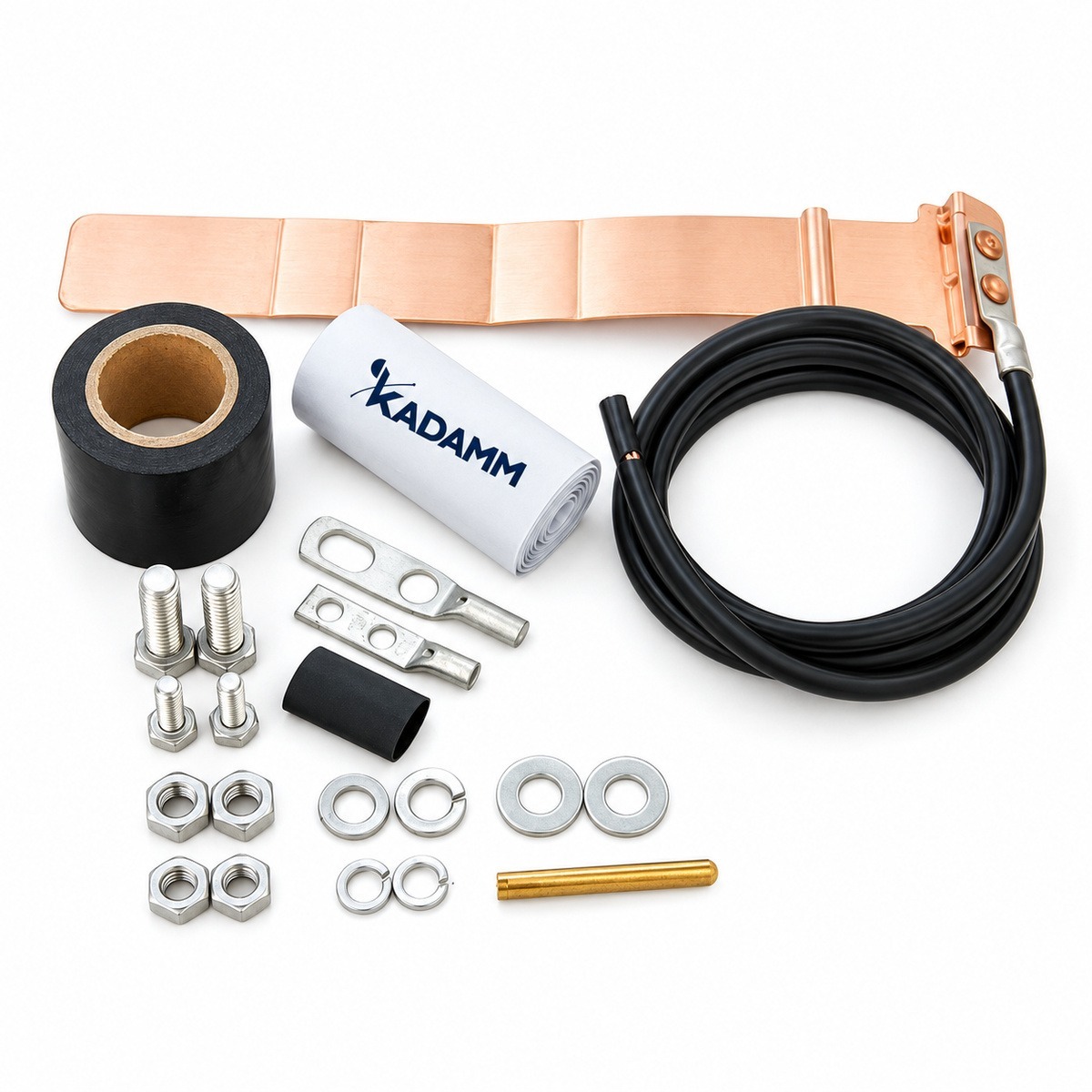

Устройства заземления кабеля универсальные KADAMM УЗ-У — фидеры 1/4–1-5/8". 19 исполнений в таблице.
−40…+70 °C
Рабочая температура
ПВХ (у части исполнений)
ПВХ-лента
19
Исполнений
О серии
Устройства заземления кабеля универсальные KADAMM УЗ-У — соединяют внешний проводник кабеля и оборудование с контуром заземления: защищают тракт от грозовых и наведённых токов.
Материал — медь / медь, лужёная (по исполнению). Рабочая температура — −40…+70 °C.
Исполнения серии различаются: кабель, длина провода заземления, сечение провода заземления и материал хомута заземления. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Подбор по таблицеИсполнение KADAMM УЗ-У выбирают по параметрам: кабель, длина провода заземления, сечение провода заземления и материал хомута заземления.
Материал: медь / медь, лужёная (по исполнению)Медь — для надёжного электрического контакта с малым переходным сопротивлением.
Температура −40…+70 °CДиапазон, в котором изделие сохраняет прочность и не теряет свойства.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая температура | −40…+70 °C |
| Материал провода заземления | медь / медь, лужёная (по исполнению) |
| Винт | по исполнению |
| Материал винтов | нержавеющая сталь (у части исполнений) |
| Материал шайб | нержавеющая сталь (у части исполнений) |
| Материал пружинных шайб | нержавеющая сталь (у части исполнений) |
| Материал гаек | нержавеющая сталь (у части исполнений) |
| ПВХ-лента | ПВХ (у части исполнений) |
| Бутилкаучуковая лента | бутилкаучук (у части исполнений) |
| Переходное сопротивление контакта | не более 10 мОм / ≤ 10 мОм (по исполнению) |
Исполнения
| Артикул | Исполнение | Кабель | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Наконечник | Отверстие наконечника | Герметизация | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM УЗ-УМ-1/4-3/8-0.6 | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 0,6 м | 1/4"-3/8" | 0,6 | AWG 6 | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,245 |
| KADAMM УЗ-УМ-1/4-3/8-0.7Л | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 0,7 м, лужёная медь | 1/4"-3/8" | 0,7 | 10 мм² | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,254 |
| KADAMM УЗ-УМ-1/4-3/8-1.0ЛБ | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 1,0 м, лужёная медь, без комплекта герметизации | 1/4"-3/8" | 1 | 13,3 мм² (6 AWG), опционально до 16 мм² | медь | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,201 |
| KADAMM УЗ-УМ-1/4-3/8-1.5 | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 1,5 м | — | 1,5 | AWG6 | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,472 |
| KADAMM УЗ-УМ-1/4-3/8-1.5Л | Устройство заземления кабеля универсальное малое 1/4–3/8", провод 1,5 м, лужёная медь | 1/4"-3/8" | 1,5 | AWG 6 | медь, лужёная | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,473 |
| KADAMM УЗ-УН-1/2-3-1.5 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м | 1/2"-3" | — | AWG6 | медь | с двумя отверстиями | — | бутилкаучук и изоляционная лента | 0,60 |
| KADAMM УЗ-УН-1/2-3-1.5Л | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | — | AWG6 | лужёная медь | с двумя отверстиями | — | бутилкаучук и изоляционная лента | 0,60 |
| KADAMM УЗ-УН-1/2-3-1.5ЛБ | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь, без комплекта герметизации | 1/2"-3" | — | AWG6 | лужёная медь | с двумя отверстиями | — | — | 0,20 |
| KADAMM УЗ-УН-1/2-3-1.5ЛР2 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | 1,5 | AWG 6 | медь, лужёная | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 1,805 |
| KADAMM УЗ-УН-1/2-3-1.5ЛР3 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | — | AWG6, UL1015 | лужёная медь | с двумя отверстиями, соответствует UL | — | бутилкаучук и изоляционная лента | 0,60 |
| KADAMM УЗ-УН-1/2-3-1.5ЛР4 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | — | AWG6 | лужёная медь | с одним отверстием | 6 мм | — | 0,32 |
| KADAMM УЗ-УН-1/2-3-1.5ЛР5 | Устройство заземления кабеля универсальное 1/2–3, провод 1,5 м, лужёная медь | 1/2"-3" | 1,5 | AWG 6 | медь, лужёная | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,587 |
| KADAMM УЗ-УН-1/4-1.5/8-0.5 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,5 м | 1/4" – 1-5/8" | 0,5 | AWG 6 | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,23 |
| KADAMM УЗ-УН-1/4-1.5/8-0.5Б | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,5 м, без комплекта герметизации | 1/4"-1-5/8" | 0,5 | AWG 6 | медь, лужёная | с одним отверстием | M8 | — | 0,230 |
| KADAMM УЗ-УН-1/4-1.5/8-0.6 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,6 м | 1/4"-1-5/8" | 0,6 | AWG6, UL1015 | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,251 |
| KADAMM УЗ-УН-1/4-1.5/8-0.6Р2 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,6 м | 1/4" – 1-5/8" | 0,6 | AWG 6 | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,251 |
| KADAMM УЗ-УН-1/4-1.5/8-0.6Р3 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,6 м | 1/4"-1-5/8" | 0,6 | AWG6, UL1283 | медь, лужёная | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,251 |
| KADAMM УЗ-УН-1/4-1.5/8-0.6Р4 | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 0,6 м | 1/4"-1-5/8" | 0,6 | 16мм 2 | медь, лужёная | с одним отверстием | M10 | бутилкаучук и изоляционная лента | 0,194 |
| KADAMM УЗ-УН-1/4-1.5/8-2Б | Устройство заземления кабеля универсальное 1/4–1-5/8", провод 2 м, без комплекта герметизации | 1/4"-1-5/8" | 2 | AWG6 | медь, лужёная | с одним отверстием | M8 | — | 0,460 |
Вопросы по серии
Как выбрать исполнение KADAMM УЗ-У?
По параметрам: кабель, длина провода заземления, сечение провода заземления и материал хомута заземления. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Из чего сделаны изделия KADAMM УЗ-У?
Медь / медь, лужёная (по исполнению).
В каком диапазоне температур работает KADAMM УЗ-У?
−40…+70 °C.
Есть ли документы на KADAMM УЗ-У?
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
Другие серии раздела — каталог KADAMM.
Подбор KADAMM УЗ-У под ваш объект
