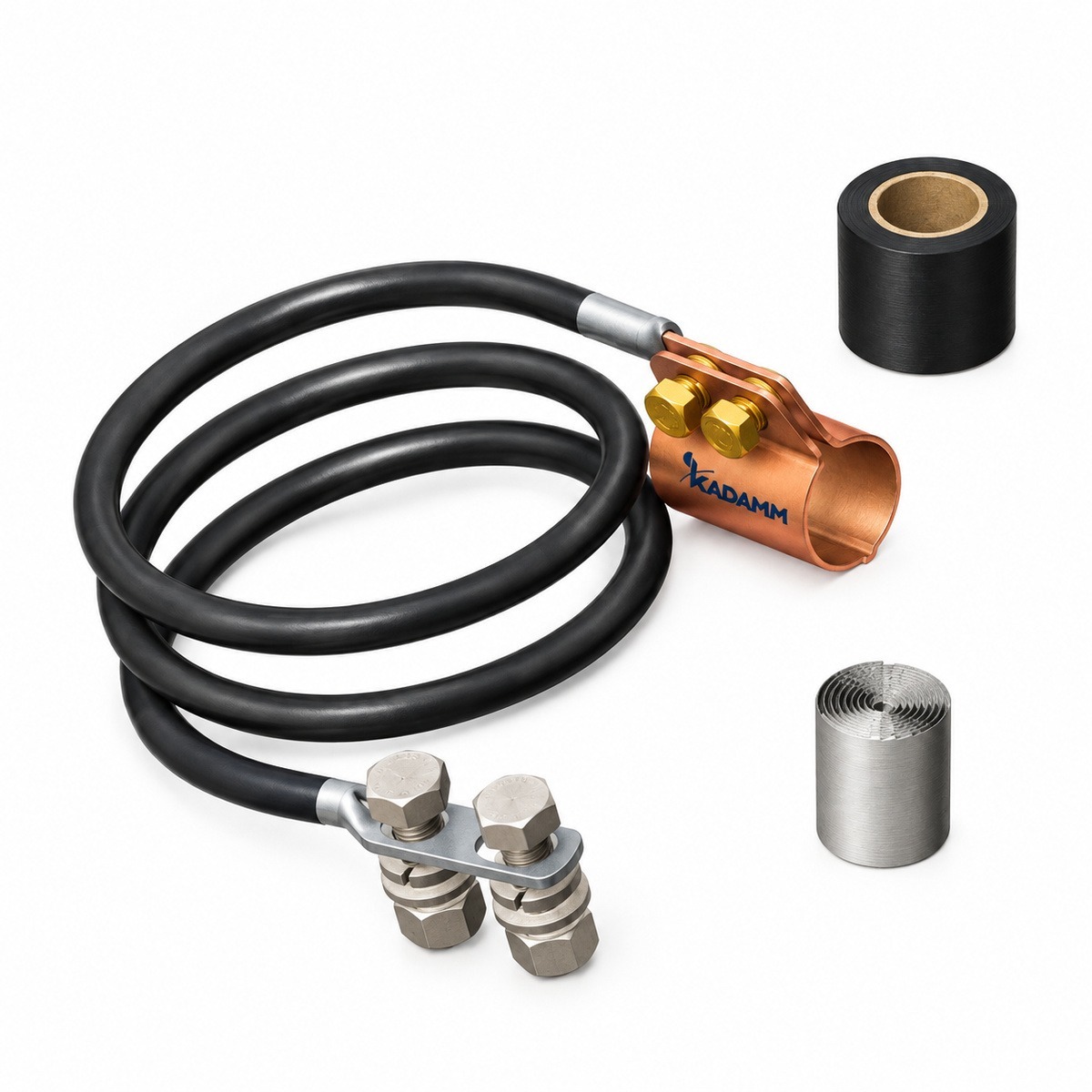

Устройства заземления кабеля с ленточным хомутом KADAMM УЗ-Л — фидеры 3/8–1-5/8". 15 исполнений в таблице.
О серии
Устройства заземления кабеля с ленточным хомутом KADAMM УЗ-Л — соединяют внешний проводник кабеля и оборудование с контуром заземления: защищают тракт от грозовых и наведённых токов.
Материал — нержавеющая сталь. Рабочая температура — −40…+70 °C (у части исполнений).
Исполнения серии различаются: кабель, длина провода заземления, сечение провода заземления и материал хомута заземления. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Наконечник | с двумя отверстиями |
| Материал винтов | нержавеющая сталь |
| Материал шайб | нержавеющая сталь |
| Материал пружинных шайб | нержавеющая сталь |
| Материал гаек | нержавеющая сталь |
| Материал провода заземления | медь / медь, лужёная (по исполнению) |
| Винт | 3/8" × 1" / M8×25 (по исполнению) |
| ПВХ-лента | ПВХ (у части исполнений) |
| Бутилкаучуковая лента | бутилкаучук (у части исполнений) |
| Переходное сопротивление контакта | не более 10 мОм |
| Рабочая температура | −40…+70 °C (у части исполнений) |
Исполнения
| Артикул | Исполнение | Кабель | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Отверстие наконечника | Герметизация | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM УЗ-Л-1.1/4-1.5 | Устройство заземления кабеля с ленточным хомутом 1-1/4", провод 1,5 м | 1-1/4" | 1,5 | AWG 6 | медь | 3/8" | бутилкаучук и изоляционная лента | 0,53 |
| KADAMM УЗ-Л-1.5/8-1.5 | Устройство заземления кабеля с ленточным хомутом 1-5/8", провод 1,5 м | 1-5/8" | 1,5 | AWG 6 | медь | 3/8" | бутилкаучук и изоляционная лента | 0,544 |
| KADAMM УЗ-Л-1/2-1.5 | Устройство заземления кабеля с ленточным хомутом 1/2", провод 1,5 м | — | 1,5 | 16мм² | медь, лужёная | 3/8" | — | 0,526 |
| KADAMM УЗ-Л-1/2-1.5Р2 | Устройство заземления кабеля с ленточным хомутом 1/2", провод 1,5 м | 1/2" | 1,5 | 6 AWG | медь | 3/8" | бутилкаучук и изоляционная лента | 0,53 |
| KADAMM УЗ-Л-3/8-0.61 | Устройство заземления кабеля с ленточным хомутом 3/8", провод 0,61 м | — | 0,61 | 16мм² | медь, лужёная | 3/8" | — | 0,379 |
| KADAMM УЗ-Л-3/8-1.5 | Устройство заземления кабеля с ленточным хомутом 3/8", провод 1,5 м | — | 1,5 | 16мм² | медь, лужёная | 3/8" | — | 0,526 |
| KADAMM УЗ-Л-3/8-1.5Р2 | Устройство заземления кабеля с ленточным хомутом 3/8", провод 1,5 м | — | 1,5 | 16мм² | медь, лужёная | 3/8" | — | 0,504 |
| KADAMM УЗ-Л-7/8-0.6 | Устройство заземления кабеля с ленточным хомутом 7/8", провод 0,6 м | — | 0,6 | 16мм² | медь | 3/8" | — | 0,396 |
| KADAMM УЗ-Л-7/8-1.5 | Устройство заземления кабеля с ленточным хомутом 7/8", провод 1,5 м | 7/8" | 1,5 | 6 AWG | медь | 3/8" | бутилкаучук и изоляционная лента | 0,535 |
| KADAMM УЗ-Л-7/8-1.5Л | Устройство заземления кабеля с ленточным хомутом 7/8", провод 1,5 м, лужёная медь | 7/8" | 1,5 | AWG 6 | медь, лужёная | 3/8" | бутилкаучук и изоляционная лента | 0,668 |
| KADAMM УЗ-Л-8.9-1.0 | Устройство заземления кабеля с ленточным хомутом 8.9 мм, провод 1,0 м | — | 1,0 | AWG6 | медь, лужёная | M8 | — | 0,316 |
| KADAMM УЗ-Л-9.8-13.4-1.0 | Устройство заземления кабеля с ленточным хомутом 9.8–13.4 мм, провод 1,0 м | — | 1,0 | AWG6 | медь, лужёная | M8 | — | 0,321 |
| KADAMM УЗ-Л-LMR400-1.5 | Устройство заземления кабеля с ленточным хомутом LMR400, провод 1,5 м | — | 1,5 | AWG 6 | медь, лужёная | 3/8" | — | 0,504 |
| KADAMM УЗ-Л-LMR400-1.5Л | Устройство заземления кабеля с ленточным хомутом LMR400, провод 1,5 м, лужёная медь | LMR400 | 1,5 | AWG 6 | медь, лужёная | 3/8" | бутилкаучук и изоляционная лента | 0,542 |
| KADAMM УЗ-Л-TWS600-0.93Л | Устройство заземления кабеля с ленточным хомутом TWS600, провод 0,93 м, лужёная медь | TWS600 | 0,93 | AWG 6 | медь, лужёная | 3/8" | бутилкаучук и изоляционная лента | 0,495 |
Вопросы по серии
По параметрам: кабель, длина провода заземления, сечение провода заземления и материал хомута заземления. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Нержавеющая сталь.
−40…+70 °C (у части исполнений).
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
