KADAMM · Устройства заземления кабеля с хомутом-клипсой

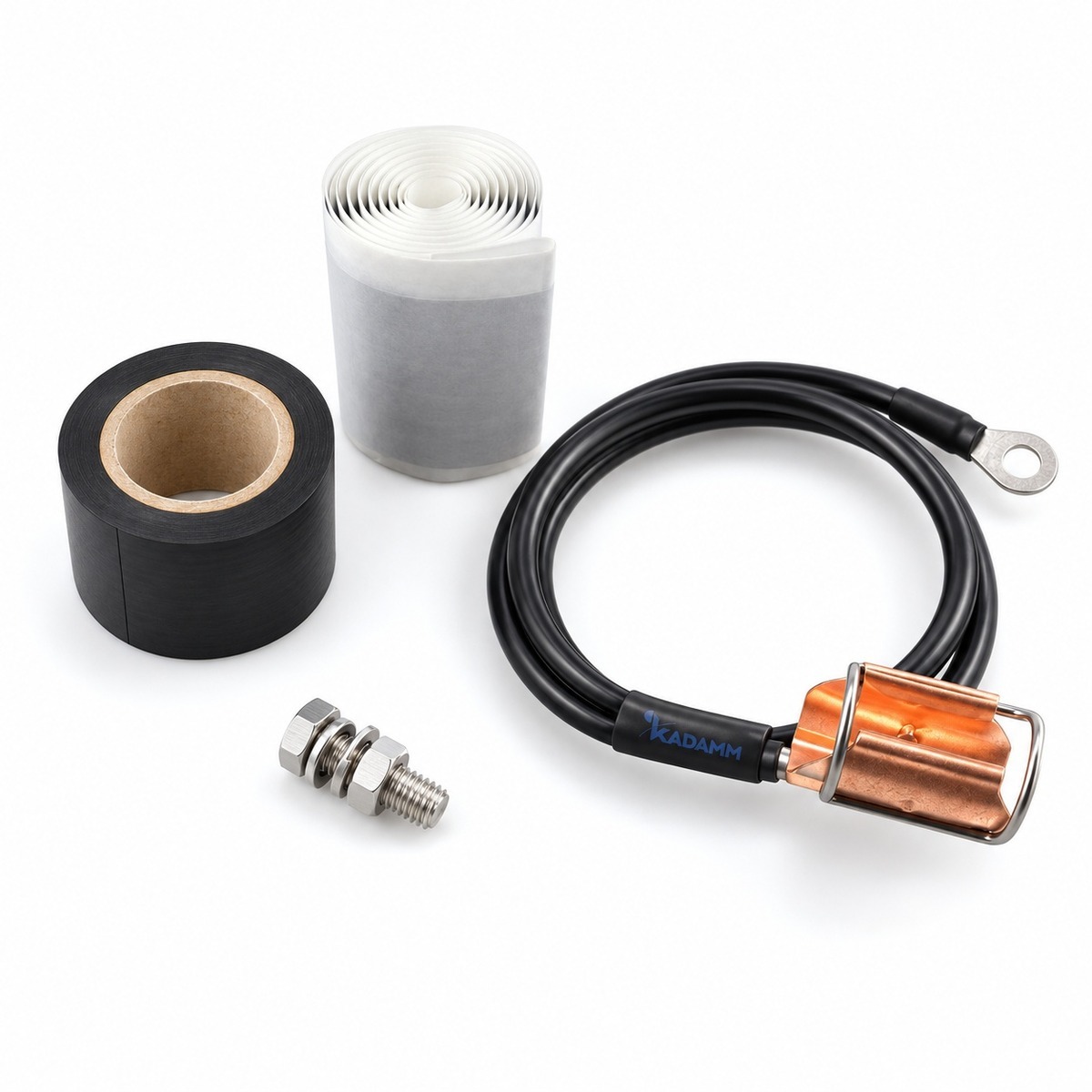

Устройства заземления кабеля с хомутом-клипсой KADAMM УЗ-К — фидеры 1/2–1-5/8". 22 исполнения в таблице.
медь (у части исполнений)
Материал провода заземления
−40…+70 °C (у части исполнений)
Рабочая температура
22
Исполнений
О серии
Устройства заземления кабеля с хомутом-клипсой KADAMM УЗ-К — соединяют внешний проводник кабеля и оборудование с контуром заземления: защищают тракт от грозовых и наведённых токов.
Материал — медь (у части исполнений). Рабочая температура — −40…+70 °C (у части исполнений).
Исполнения серии различаются: кабель, длина провода заземления, сечение провода заземления и материал хомута заземления. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Подбор по таблицеИсполнение KADAMM УЗ-К выбирают по параметрам: кабель, длина провода заземления, сечение провода заземления и материал хомута заземления.
Материал: медь (у части исполнений)Медь — для надёжного электрического контакта с малым переходным сопротивлением.
Температура −40…+70 °C (у части исполнений)Диапазон, в котором изделие сохраняет прочность и не теряет свойства.
Технические характеристики
| Параметр | Значение |
|---|---|
| Переходное сопротивление контакта | не более 10 мОм / не более 5 мОм (по исполнению) |
| Материал провода заземления | медь (у части исполнений) |
| Материал винтов | нержавеющая сталь (у части исполнений) |
| Материал шайб | нержавеющая сталь (у части исполнений) |
| Материал пружинных шайб | нержавеющая сталь (у части исполнений) |
| Материал гаек | нержавеющая сталь (у части исполнений) |
| Материал лент | ПВХ и бутилкаучук (у части исполнений) |
| Винт | по исполнению |
| Рабочая температура | −40…+70 °C (у части исполнений) |
Исполнения
| Артикул | Исполнение | Кабель | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Наконечник | Отверстие наконечника | Герметизация | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM УЗ-К-1.1/4-0.6Б | Устройство заземления кабеля с клипсой 1-1/4", провод 0,6 м, без комплекта герметизации | 1-1/4" | 0,6 (опционально до 3) | 6 AWG | медь | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,64 |
| KADAMM УЗ-К-1.1/4-1.5 | Устройство заземления кабеля с клипсой 1-1/4", провод 1,5 м | 1-1/4" | 1,5 | 6 AWG | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,518 |
| KADAMM УЗ-К-1.5/8-1.5 | Устройство заземления кабеля с клипсой 1-5/8", провод 1,5 м | 1-5/8" | 1,5 | 6 AWG | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,526 |
| KADAMM УЗ-К-1/2-0.5 | Устройство заземления кабеля с клипсой 1/2", провод 0,5 м | 1/2" | 0,5 | 6 AWG | медь | с одним отверстием | M10 | бутилкаучук и изоляционная лента | 0,339 |
| KADAMM УЗ-К-1/2-0.6 | Устройство заземления кабеля с клипсой 1/2", провод 0,6 м | 1/2" | 0,6 | 6 AWG | медь | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,308 |
| KADAMM УЗ-К-1/2-0.6Л | Устройство заземления кабеля с клипсой 1/2", провод 0,6 м, лужёная медь | 1/2" | 0,6 | 6 AWG | медь, лужёная | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,308 |
| KADAMM УЗ-К-1/2-1.22Л | Устройство заземления кабеля с клипсой 1/2", провод 1,22 м, лужёная медь | 1/2" | 1,22 | 6 AWG | медь, лужёная | с двумя отверстиями | 10,2 мм | бутилкаучук и изоляционная лента | 0,756 |
| KADAMM УЗ-К-1/2-1.2Л | Устройство заземления кабеля с клипсой 1/2", провод 1,2 м, лужёная медь | 1/2" | 1,2 | 16мм² | медь, лужёная | с двумя отверстиями | 10,2 мм | бутилкаучук и изоляционная лента | 0,756 |
| KADAMM УЗ-К-1/2-1.5 | Устройство заземления кабеля с клипсой 1/2", провод 1,5 м | 1/2" | 1,5 | 6 AWG | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,505 |
| KADAMM УЗ-К-1/2С-1 | Устройство заземления кабеля с клипсой 1/2" суперфлекс, провод 1 м | 1/2" суперфлекс | 1 | 6 AWG | медь | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,308 |
| KADAMM УЗ-К-7/8-0.5 | Устройство заземления кабеля с клипсой 7/8", провод 0,5 м | 7/8" | 0,5 | 6 AWG | медь | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,31 |
| KADAMM УЗ-К-7/8-0.55Л | Устройство заземления кабеля с клипсой 7/8", провод 0,55 м, лужёная медь | 7/8" | 0,55 | 6 AWG | медь, лужёная | с двумя отверстиями | 3/8" | — | 0,235 |
| KADAMM УЗ-К-7/8-0.6 | Устройство заземления кабеля с клипсой 7/8", провод 0,6 м | 7/8" | 0,6 | 6 AWG | медь | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,37 |
| KADAMM УЗ-К-7/8-0.6Б | Устройство заземления кабеля с клипсой 7/8", провод 0,6 м, без комплекта герметизации | 7/8" | 0,6 | 6 AWG | медь | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,16 |
| KADAMM УЗ-К-7/8-0.6Л | Устройство заземления кабеля с клипсой 7/8", провод 0,6 м, лужёная медь | 7/8" | 0,6 | 6 AWG | медь, лужёная | с одним отверстием | 8,4 мм | бутилкаучук и изоляционная лента | 0,37 |
| KADAMM УЗ-К-7/8-0.6Р2 | Устройство заземления кабеля с клипсой 7/8", провод 0,6 м | 7/8" | 0,6 | 6 AWG | медь | с двумя отверстиями | 8,4 мм | бутилкаучук и изоляционная лента | 0,378 |
| KADAMM УЗ-К-7/8-1 | Устройство заземления кабеля с клипсой 7/8", провод 1 м | 7/8" | 1 | 6 AWG | медь | с одним отверстием | 10,5 мм | бутилкаучук и изоляционная лента | 0,422 |
| KADAMM УЗ-К-7/8-1.22Л | Устройство заземления кабеля с клипсой 7/8", провод 1,22 м, лужёная медь | 7/8" | 1,22 | 6 AWG | медь, лужёная | с двумя отверстиями | 10,2 мм | бутилкаучук и изоляционная лента | 0,768 |
| KADAMM УЗ-К-7/8-1.5 | Устройство заземления кабеля с клипсой 7/8", провод 1,5 м | 7/8" | 1,5 | 6 AWG | медь | с двумя отверстиями | 3/8" | бутилкаучук и изоляционная лента | 0,516 |
| KADAMM УЗ-КХ-1.5/8 | Хомут заземления с клипсой для кабеля 1-5/8", медь (без провода) | 1-5/8" | — | — | медь | с двумя отверстиями | — | — | 0,054 |
| KADAMM УЗ-КХ-1/2 | Хомут заземления с клипсой для кабеля 1/2", медь (без провода) | 1/2" | — | — | медь | с двумя отверстиями | — | — | 0,019 |
| KADAMM УЗ-КХ-7/8 | Хомут заземления с клипсой для кабеля 7/8", медь (без провода) | 7/8" | — | — | медь | с двумя отверстиями | — | — | 0,034 |
Вопросы по серии
Как выбрать исполнение KADAMM УЗ-К?
По параметрам: кабель, длина провода заземления, сечение провода заземления и материал хомута заземления. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Из чего сделаны изделия KADAMM УЗ-К?
Медь (у части исполнений).
В каком диапазоне температур работает KADAMM УЗ-К?
−40…+70 °C (у части исполнений).
Есть ли документы на KADAMM УЗ-К?
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
