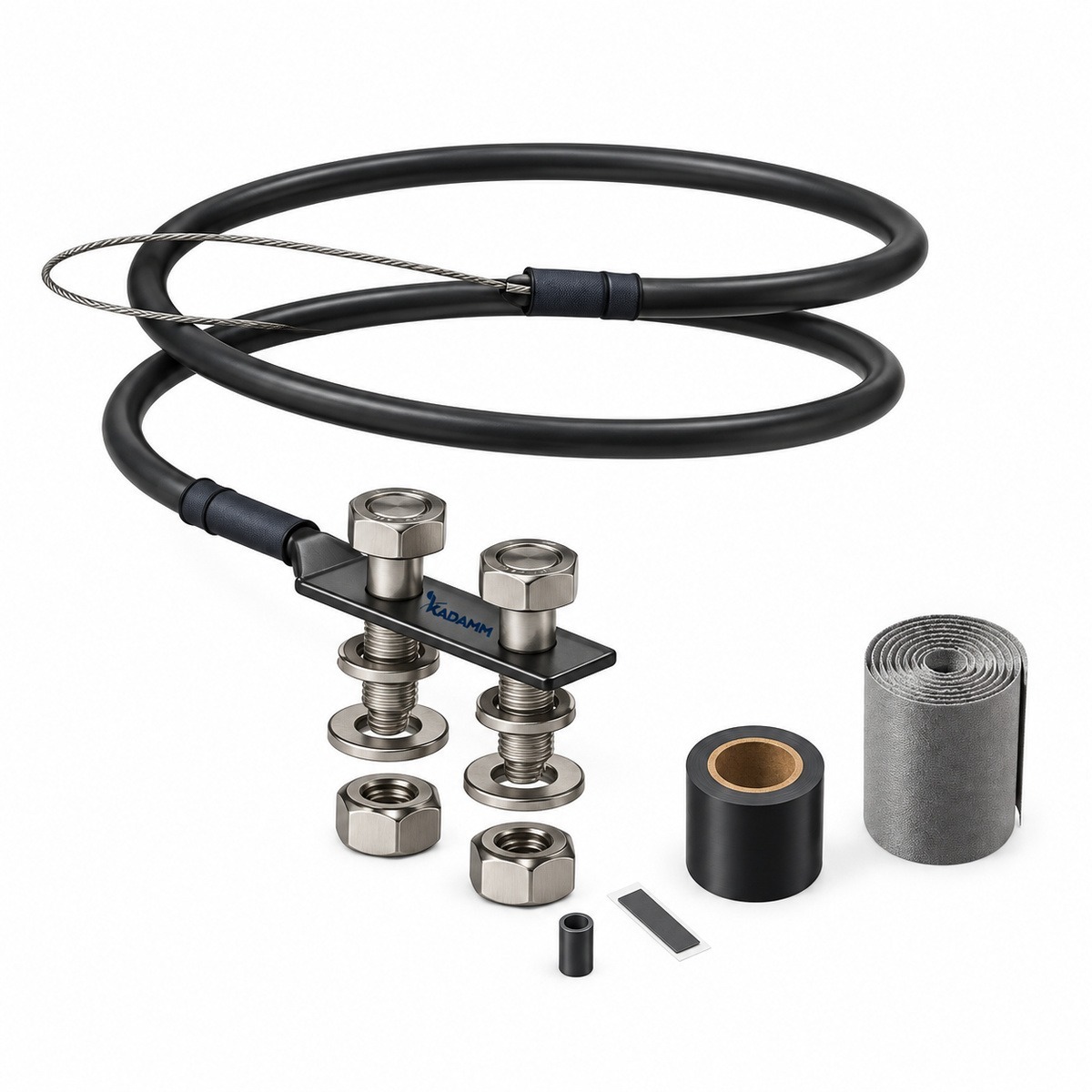

Устройства заземления кабеля стандартные KADAMM УЗ-С — фидеры 1/4–5/8". 13 исполнений в таблице.
О серии
Устройства заземления кабеля стандартные KADAMM УЗ-С — соединяют внешний проводник кабеля и оборудование с контуром заземления: защищают тракт от грозовых и наведённых токов.
Материал — лужёная медь / медь (по исполнению). Рабочая температура — −40…+70 °C (у части исполнений).
Исполнения серии различаются: кабель, длина провода заземления, сечение провода заземления и материал хомута заземления. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Переходное сопротивление контакта | не более 10 мОм |
| Материал провода заземления | лужёная медь / медь (по исполнению) |
| Материал винтов | нержавеющая сталь (у части исполнений) |
| Материал шайб | нержавеющая сталь (у части исполнений) |
| Материал пружинных шайб | нержавеющая сталь (у части исполнений) |
| Материал гаек | нержавеющая сталь (у части исполнений) |
| ПВХ-лента | ПВХ (у части исполнений) |
| Бутилкаучуковая лента | бутилкаучук (у части исполнений) |
| Винт | по исполнению |
| Материал плетёной перемычки | лужёная медь (у части исполнений) |
| Материал лент | ПВХ и бутилкаучук (у части исполнений) |
| Рабочая температура | −40…+70 °C (у части исполнений) |
Исполнения
| Артикул | Исполнение | Кабель | Длина провода заземления, м | Сечение провода заземления | Материал хомута заземления | Наконечник | Отверстие наконечника | Герметизация | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM УЗ-С-1/4-5/8-0.6 | Устройство заземления кабеля стандартное 1/4–5/8", провод 0,6 м | 1/4"-5/8" | 0,6 | AWG 10 | — | с одним отверстием | 3/8" | бутилкаучук и изоляционная лента | 0,257 |
| KADAMM УЗ-С-1/4-5/8-0.65 | Устройство заземления кабеля стандартное 1/4–5/8", провод 0,65 м | 1/4″-5/8″ | 0,65 | AWG 10 | — | с одним отверстием | 3/8" | бутилкаучук и изоляционная лента | 0,507 |
| KADAMM УЗ-С-1/4-5/8-0.6Р2 | Устройство заземления кабеля стандартное 1/4–5/8", провод 0,6 м | 1/4″-5/8″ | 0,6 | AWG 6 | — | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,487 |
| KADAMM УЗ-С-1/4-5/8-1 | Устройство заземления кабеля стандартное 1/4–5/8", провод 1 м | 1/4"-5/8" | 1 | AWG 6 | — | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,371 |
| KADAMM УЗ-С-3.5-1.05 | Устройство заземления кабеля стандартное 3.5 мм, провод 1,05 м | — | 1,05 | AWG 12 | — | с одним отверстием | 4,3 мм | — | 0,058 |
| KADAMM УЗ-С-3/8-0.8 | Устройство заземления кабеля стандартное 3/8", провод 0,8 м | — | 0,8 | AWG10 | медь, лужёная | с двумя отверстиями | 3/8" | — | 0,281 |
| KADAMM УЗ-С-3/8-0.8Р2 | Устройство заземления кабеля стандартное 3/8", провод 0,8 м | — | 0,8 | AWG10 | медь, лужёная | с двумя отверстиями | 3/8" | — | 0,315 |
| KADAMM УЗ-С-3/8-1.0 | Устройство заземления кабеля стандартное 3/8", провод 1,0 м | — | 1,0 | AWG6 | медь, лужёная | с одним отверстием | M8 | — | 0,358 |
| KADAMM УЗ-С-3/8-1.0Р2 | Устройство заземления кабеля стандартное 3/8", провод 1,0 м | — | 1,0 | AWG6 | медь, лужёная | с двумя отверстиями | M8 | — | 0,316 |
| KADAMM УЗ-С-3/8-2 | Устройство заземления кабеля стандартное 3/8", провод 3,0 м | — | 2 (опционально до 3) | AWG10 | медь, лужёная | с двумя отверстиями | M8 | — | 0,445 |
| KADAMM УЗ-С-3/8-2.0 | Устройство заземления кабеля стандартное 3/8", провод 2,0 м | — | 2,0 | AWG10 | медь, лужёная | с двумя отверстиями | M8 | — | 0,382 |
| KADAMM УЗ-С-5-26-1 | Устройство заземления кабеля стандартное 5–26 мм, провод 1 м | — | 1 | AWG 6 | — | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,366 |
| KADAMM УЗ-С-5-26-2 | Устройство заземления кабеля стандартное 5–26 мм, провод 2 м | — | 2 | AWG 6 | — | с одним отверстием | M8 | бутилкаучук и изоляционная лента | 0,685 |
Вопросы по серии
По параметрам: кабель, длина провода заземления, сечение провода заземления и материал хомута заземления. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Лужёная медь / медь (по исполнению).
−40…+70 °C (у части исполнений).
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
