Как устроен коаксиальный разъём
Коаксиальный разъём продолжает кабель без разрыва: центральный контакт соединяет жилы, корпус — оплётки, а диэлектрик между ними держит волновое сопротивление 50 Ом. Чем точнее выдержаны диаметры и зазоры, тем меньше отражений на стыке и тем выше частота, до которой разъём остаётся незаметным для сигнала.
Половинки разъёма называют по центральному контакту. Вилка — со штырём, розетка — с гнездом; в английских каталогах это male и female. Гайку на вилке путают с полом, но пол определяет именно контакт: у вилки N гайка снаружи, штырь внутри. Для разъёмов с обратной полярностью (RP) контакт и корпус поменяны местами — они не соединяются с обычными, хотя внешне похожи.
Что указывают в обозначении
- Серию: N, 4.3-10, 7-16 (она же 7/16 DIN), SMA, QMA и другие.
- Пол: вилка или розетка — в артикулах KADAMM это «(в)» и «(р)».
- Исполнение: на кабель (под конкретную марку), на панель (фланец или гайка), переходник.
- Для кабельных — способ заделки: обжим, пайка, зажимная цанга.
Четыре серии в сравнении
| Серия | Верхняя частота, ориентировочно | Мощность | Интермодуляция | Где применяют |
|---|---|---|---|---|
| N | до 11 ГГц, прецизионные — до 18 ГГц | средняя | обычные −140…−150 дБн, лучшие — ниже | антенны, измерения, радиосвязь |
| 7-16 (7/16 DIN) | около 7,5 ГГц | высокая | до −160 дБн | базовые станции, мощные тракты |
| 4.3-10 | около 6 ГГц | высокая при меньшем размере | до −160 дБн | современные базовые станции, DAS |
| SMA | до 18 ГГц, прецизионные — до 26,5 ГГц | малая | не нормируют | модули, платы, короткие перемычки |
Частоты в таблице — ориентир по стандартам серий. Для конкретного изделия верхняя частота и допустимая мощность указаны в паспорте: у недорогих исполнений они бывают ниже.
Разъём N: универсальный
Разъём N — самый распространённый в антенно-фидерных трактах: резьбовое соединение, уплотнение от влаги, разумный размер и частота, которой хватает почти для всей радиосвязи. Его ставят на антенны, усилители, грозоразрядники, измерительные приборы. В каталоге KADAMM с разъёмом N выпускается 422 изделий — больше, чем с любым другим.
Ограничение N — интермодуляция и мощность на верхних частотах. В мультиоператорных трактах с несколькими мощными несущими его вытесняют 4.3-10 и 7-16, а в миллиметровом диапазоне — прецизионные разъёмы 2,92 и 2,4 мм.
Разъём 7-16: для мощных трактов
7-16 (его называют и 7/16 DIN) — крупный разъём базовых станций: 7 мм — диаметр центрального проводника, 16 мм — внутренний диаметр внешнего. Большой размер даёт высокую допустимую мощность и низкую интермодуляцию. Минус — габариты и масса: на антенне с восемью или двенадцатью портами разъёмы 7-16 занимают много места, а затягивать их нужно ключом с большим моментом.
В каталоге KADAMM — 72 изделия с разъёмом 7-16: антенны УКВ повышенной мощности, часть пассивных компонентов DAS и антенн базовых станций.
Разъём 4.3-10: 7-16 в меньшем корпусе
4.3-10 создан как замена 7-16 для многопортовых антенн и выносных радиомодулей. Он примерно втрое меньше и легче, а по интермодуляции не уступает: электрический контакт в нём отделён от механического, поэтому качество соединения мало зависит от силы затяжки. Бывают исполнения с резьбовой гайкой, с ручной гайкой и быстросъёмные.
Сегодня 4.3-10 — стандарт новых антенн базовых станций и пассивных компонентов DAS. В каталоге KADAMM с ним выпускается 466 изделий: делители, ответвители, мосты, фильтры, нагрузки и многодиапазонные антенны.
SMA: для плат и коротких соединений
SMA — маленький резьбовой разъём для модулей, плат и перемычек внутри оборудования. Он работает до 18 ГГц и выше, но рассчитан на малую мощность и ограниченное число подключений: при частой перестыковке резьба и контакт изнашиваются. На наружных антеннах SMA ставят редко — только на небольшие антенны Wi-Fi, GPS и модемов, часто в варианте с обратной полярностью (RP-SMA).
Осторожно с портами. SMA механически совместим с прецизионными разъёмами 3,5 и 2,92 мм, но неаккуратная вилка SMA может повредить дорогой измерительный порт. Для измерений порт прибора защищают переходником.
Другие серии: TNC, BNC, QMA
Кроме четырёх основных серий в трактах встречаются и другие. TNC — резьбовой вариант BNC: небольшой, виброустойчивый, работает до 11 ГГц; его ставят на бортовую и мобильную аппаратуру. BNC — байонетный разъём для измерительных приборов и видеотехники: быстро соединяется, но выше 4 ГГц и на мощности не годится. QMA — защёлкивающийся аналог SMA: не нужно крутить гайку, поэтому его выбирают для многопортовых панелей и модулей, где разъёмы стоят плотно.
Выбор между ними обычно продиктован оборудованием: серию определяет порт радиомодуля, прибора или антенны. Если на двух концах кабеля разные серии, это решают кабелем с нужными разъёмами, а не переходником.
Разъём на кабель: обжим, пайка, цанга
Кабельный разъём подбирают под конкретную марку кабеля: диаметр оболочки, оплётки и центральной жилы должны совпасть с размерами разъёма, иначе на стыке появится отражение, а уплотнение не будет держать влагу.
- Обжимные разъёмы ставят специальным инструментом: быстро и повторяемо, стандарт для тонких и средних кабелей.
- Паяный центральный контакт надёжнее на вибрации, но требует навыка: перегрев портит диэлектрик.
- Зажимные (цанговые) разъёмы собирают без пайки и обжима — их ставят на толстые фидеры базовых станций прямо на объекте.
После разделки кабеля торцы очищают от стружки и крошки оплётки: один волосок оплётки на центральном контакте — готовый источник интермодуляции или замыкания.
Потери и КСВ на стыке
У исправного разъёма потери измеряются десятыми и сотыми долями децибела, а КСВ стыка — от 1,05 до 1,2 в рабочей полосе. На одном соединении это незаметно, но в тракте их бывает десять и больше: разъёмы на антенне, на перемычках, на делителях, на грозоразряднике. Каждый переходник добавляет ещё два стыка.
Поэтому при расчёте уровня сигнала на антенне закладывают потери на разъёмы — обычно 0,1 дБ на соединение на частотах до 3 ГГц. Если измеренный КСВ тракта заметно хуже суммы паспортных значений узлов, ищут дефектный разъём: чаще всего это неправильно разделанный кабель или недотянутая гайка.
Гидроизоляция наружных разъёмов
Уплотнение разъёма защищает стык двух половинок, но не место, где кабель входит в разъём. Вода, попавшая под оболочку, капиллярно уходит внутрь по оплётке на метры, окисляет её, и потери кабеля растут. На мачтах и крышах наружные соединения закрывают: сначала слой самослипающейся мастичной ленты, затем изоляционная лента поверх или термоусадочная трубка с клеевым слоем.
Разъём не должен смотреть вверх: вода стекает по кабелю к нему. Кабель у антенны делают с петлёй-каплесборником, чтобы вода уходила вниз, мимо разъёма.
Переходники: когда без них не обойтись
Переходник оправдан в трёх случаях: на измерительном порту прибора (он изнашивается вместо порта), при подключении оборудования разных серий на время испытаний и при замене одного узла в действующем тракте. В постоянном тракте базовой станции или DAS переходник — это лишние два стыка, дополнительная интермодуляция и рычаг, который расшатывает порт.
Интермодуляция: почему серия важна
Когда через разъём проходят две мощные несущие разных частот, на неидеальном контакте возникают паразитные продукты — пассивная интермодуляция. Они попадают в полосу приёма и выглядят как шум, которым базовая станция сама себе мешает. Уровень указывают в дБн при двух несущих по 20 Вт (43 дБм); для мультиоператорных систем требуют −155…−160 дБн.
Интермодуляцию создают не только сам разъём, но и грязь, окислы, стружка на контактах, недотянутая гайка и магнитные материалы. Поэтому в трактах с низкой интермодуляцией важна и серия разъёма, и культура монтажа: чистые торцы, правильный момент, никаких переходников «на всякий случай».
Момент затяжки
| Серия | Момент затяжки, ориентировочно | Чем затягивать |
|---|---|---|
| SMA | 0,5–1 Н·м | тарированный ключ 8 мм |
| N | 1,4–1,7 Н·м | от руки или тарированным ключом |
| 4.3-10, резьбовая гайка | около 5 Н·м | тарированный ключ |
| 7-16 | 25–30 Н·м | тарированный ключ большого размера |
Недотянутый разъём даёт интермодуляцию и пропускает влагу, перетянутый — деформирует контакт и изолятор. Точные значения — в паспорте разъёма; для SMA, N и 2,92 мм в каталоге KADAMM есть динамометрические ключи.
Чем меньше диаметр разъёма, тем выше его предельная частота и тем меньше допустимая мощность.
Ошибки при монтаже
- Цепочка переходников вместо кабеля с нужными разъёмами: каждое звено добавляет отражение и интермодуляцию.
- Разъём N от «гражданского» кабеля на фидере базовой станции: частота подходит, интермодуляция — нет.
- Нет гидроизоляции на наружном разъёме: вода попадает внутрь кабеля и медленно портит его на метры.
- Затяжка разводным ключом без контроля момента.
- Грязь и стружка на торцах после обрезки кабеля.
- Перепутанный пол: розетку на кабеле пытаются соединить с розеткой на антенне.
Какой разъём выбрать
| Задача | Разъём |
|---|---|
| антенна УКВ, репитер, усилитель, измерения до нескольких гигагерц | N |
| многопортовая антенна базовой станции, выносной радиомодуль | 4.3-10 |
| мощный тракт, мультиоператорная система с действующим оборудованием на 7-16 | 7-16 |
| модуль, плата, короткая перемычка внутри блока | SMA |
| миллиметровый диапазон, измерения до 40–67 ГГц | прецизионные 2,92, 2,4, 1,85 мм |
Если оборудование уже стоит, серию диктует оно: разъём кабеля выбирают под порт радиомодуля и антенны. Для новой системы DAS в 2020-х выбирают 4.3-10 — на нём сегодня выпускается большинство пассивных компонентов.
Что уточнить перед заказом
- Серию и пол разъёмов на оборудовании с обеих сторон кабеля.
- Марку кабеля — кабельный разъём подбирают под неё.
- Частоты и мощность тракта, требования к интермодуляции.
- Наружная или внутренняя установка, нужна ли гидроизоляция.
- Нужны ли угловые исполнения из-за стеснённого места.
- Сколько раз соединение будут разбирать: для частой перестыковки нужны разъёмы с большим ресурсом.
Модели KADAMM
Пассивные компоненты и антенны KADAMM с разъёмами 4.3-10, 7-16 и N.

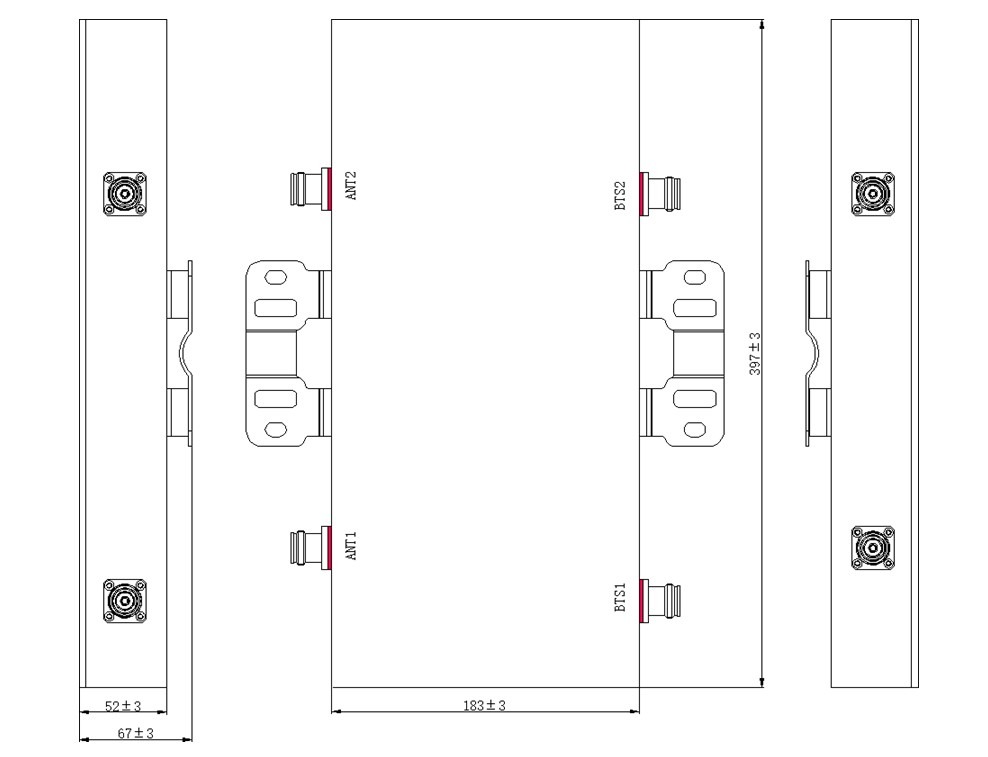

| Частоты | 880–915 и 854,5–862,0 МГц |
| Разъёмы | 4.3-10, розетка |
| Разъёмы | 7-16, розетка (удлинённая шейка) |

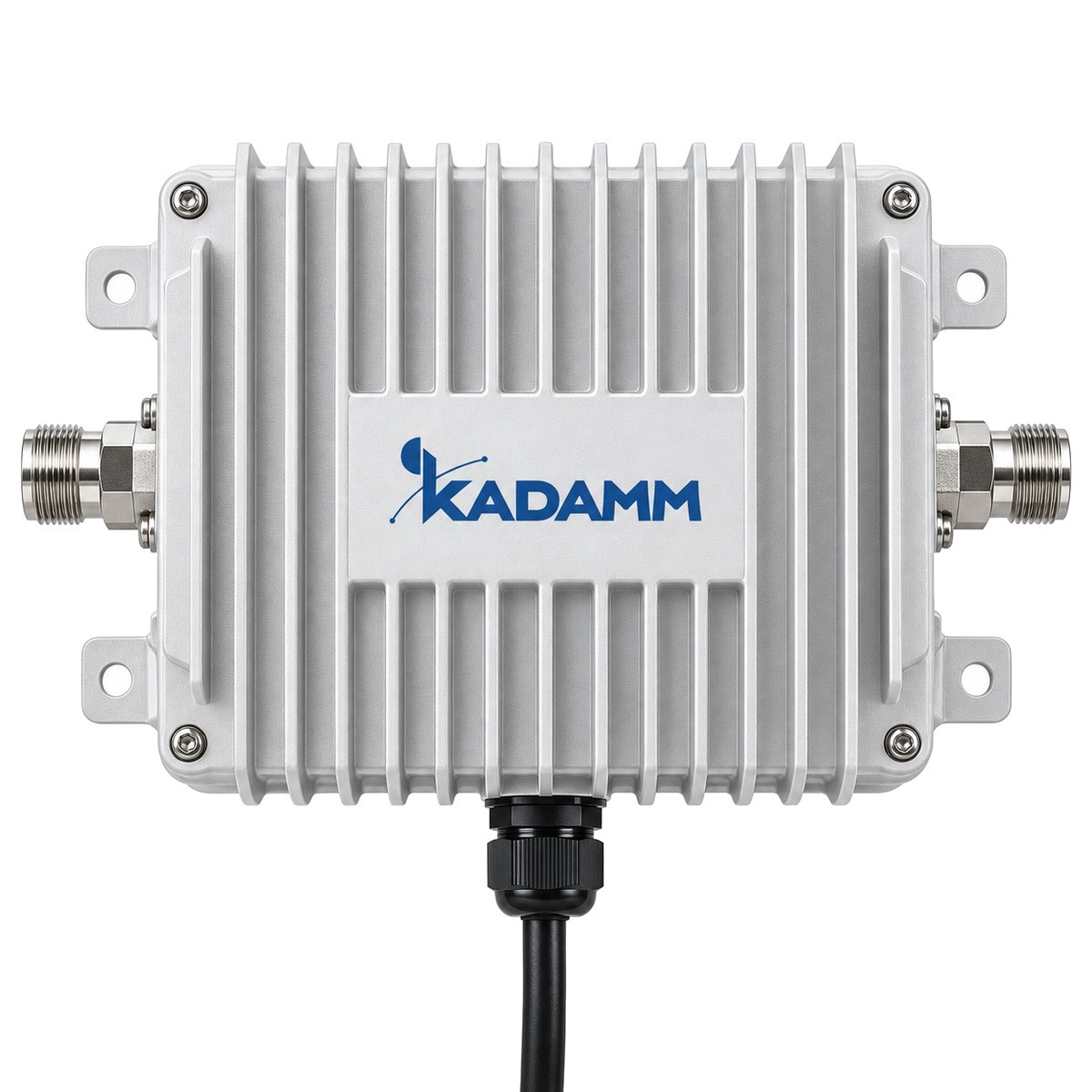

| Частоты | 80–520 + 698–2700 МГц |
| Разъёмы | N, розетка |

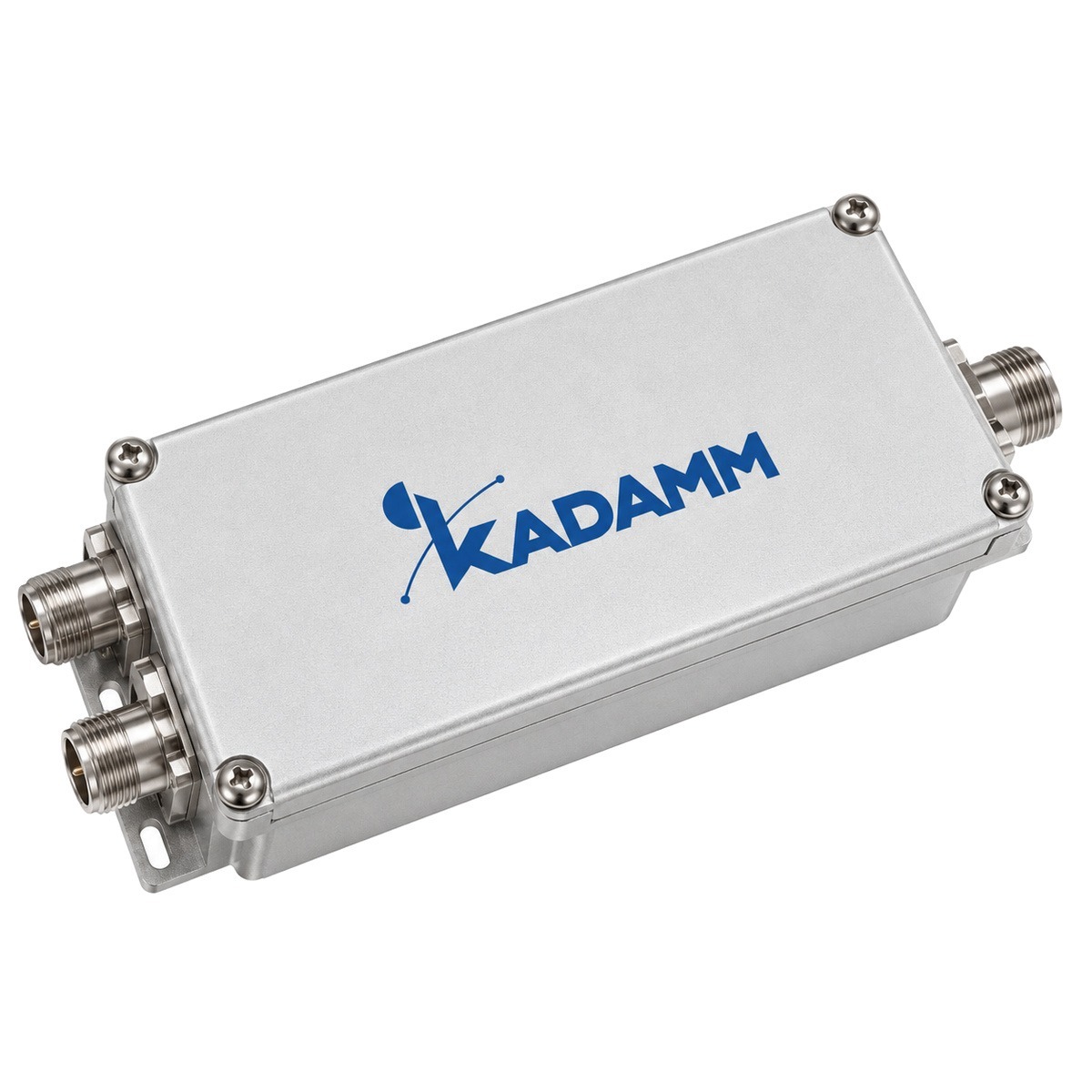

| Частоты | 1920–2170 МГц |
