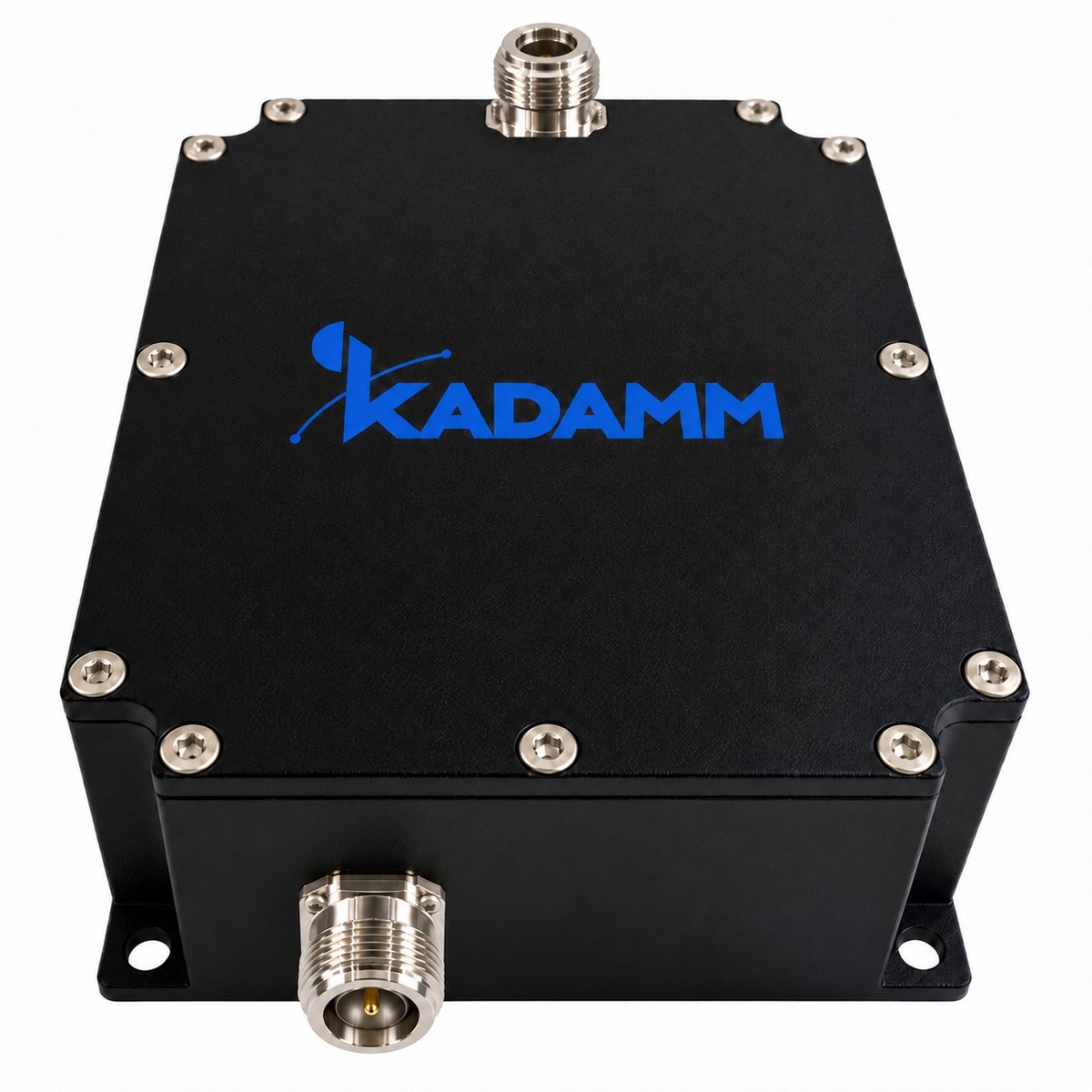

Модель КАДАММ ФВЧ-118-N: фильтр верхних частот; 118–136 МГц, заграждение ≥50 дБ на 88–108 МГц.
О модели
КАДАММ ФВЧ-118-N пропускает частоты выше среза и не пускает в тракт мощные сигналы ниже него. Через ФВЧ-118-N в полосе 118–136 МГц проходят авиационный диапазон 118–137 МГц. Главный параметр ФВЧ-118-N — заграждение: ≥50 дБ на 88–108 МГц.
Вносимые потери — ≤2,0 дБ. Согласование: ≤1,30. Допустимая мощность — по запросу, уточняйте у менеджера.
Разъёмы: N вилка – N розетка.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | 118–136 МГц |
| Вносимые потери | ≤2,0 дБ |
| КСВН | ≤1,30 |
| Заграждение | ≥50 дБ на 88–108 МГц |
| Мощность | по запросу, уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N вилка – N розетка |
Исполнения
| Артикул | Полосы / Потери / Согласование / Мощность |
|---|---|
| КАДАММ ФВЧ-118-N | 118–136 МГц / ≤2,0 дБ / КСВН ≤1,30 / уточняйте |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Фильтр верхних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Вопросы по модели
Рабочий диапазон ФВЧ-118-N — 118–136 МГц.
Заграждение — ≥50 дБ на 88–108 МГц.
N вилка – N розетка. Исполнение ФВЧ-118-N с другими разъёмами — уточняйте у менеджера.
Техническое описание серии ФВЧ-118-N и каталог KADAMM — в блоке документов; сертификаты и декларации — по запросу.
