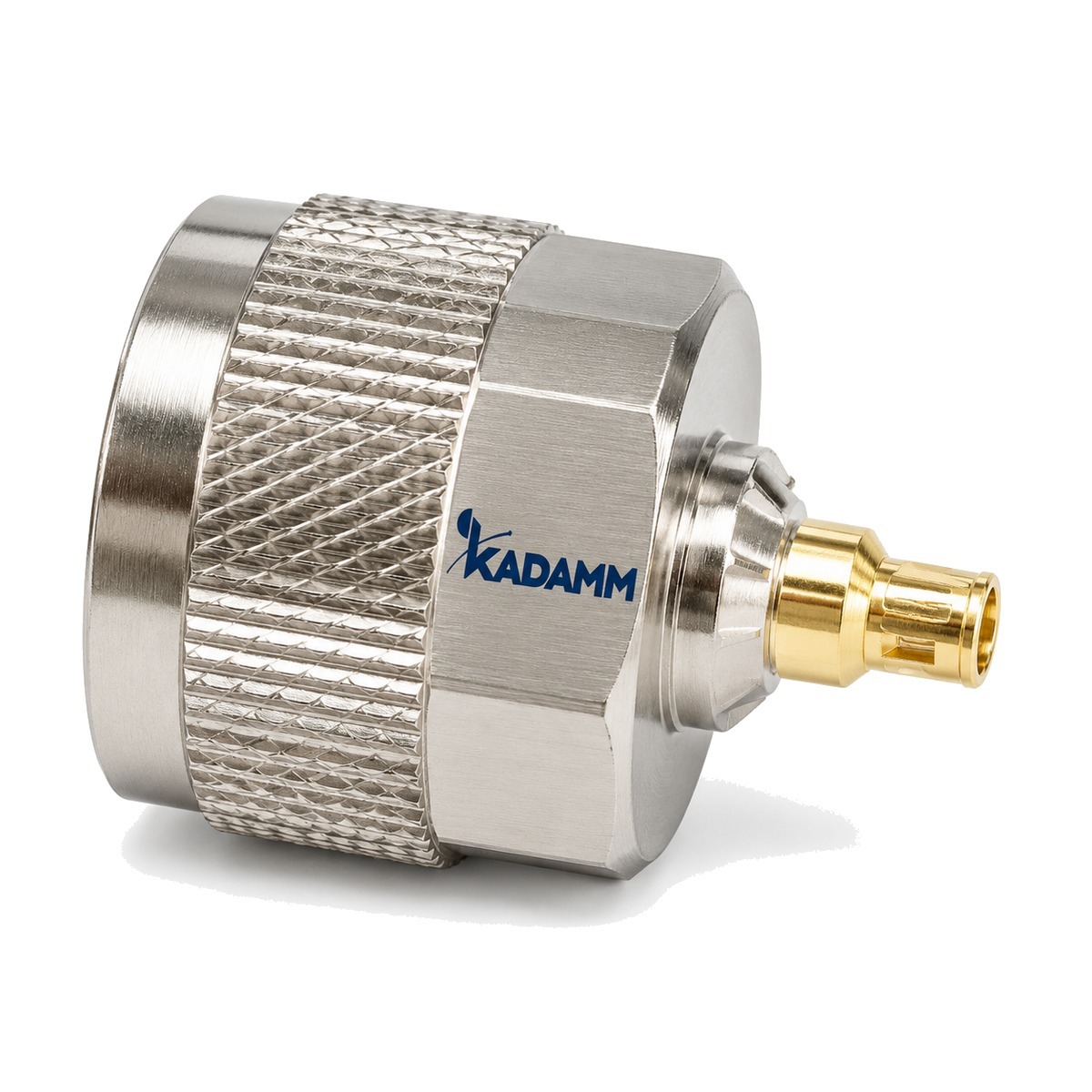

Разъёмы кабельные N, 7/16, 4.3-10, SC KADAMM СК-К-N
Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-К-N: выводят высокочастотный сигнал на кабель или печатную плату.
охват частот серии до 18 ГГцисполнений 95КСВН от 1,15
▤
Подберём Разъёмы кабельные N, 7/16, 4.3-10, SC СК-К-N под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →до 18 ГГц
охват частот серии
95
исполнений
от 1,15
КСВН
О серии
KADAMM СК-К-N — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 95 исполнений, общий охват частот — до 18 ГГц. Подключение — N вилка, N розетка, угловой, обжим.
Исполнения СК-К-N различаются по параметрам: частоты, КСВН, соединители, материал, кабель для монтажа.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
Разброс по исполнениям СК-К-N: КСВН — 1,15–1,4 (при КСВН 1,4 отражается около 3 % мощности). Значения для конкретного артикула — в таблице исполнений.
Соединитель N — резьбовой, надёжный для наружных и мощных трактов; прецизионные исполнения работают до 18 ГГц.
Тип соединителя задаёт верхнюю частоту, а качество монтажа — реальный КСВН ввода.
Принцип работы
Разъём KADAMM СК-К-N — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-К-N собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
✓
До 18 ГГц95 исполнений, 6 рабочих полос.
✓
КСВН от 1,15Лучшее согласование в серии — у KADAMM СК-4.3-10(в)-Л-1/2С-НИ, KADAMM СК-N(в)-О-Л-RG142-1 и ещё 2 исполнения.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-К-N: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–18 ГГц |
| КСВН | от 1,15 до 1,4 |
| Соединитель | 14 вариантов — по таблице исполнений |
| Материал | 6 вариантов — по таблице исполнений |
| Кабель для монтажа | 47 вариантов — по таблице исполнений |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Как читать характеристики
ПолосаПараметры таблицы гарантированы только внутри полосы исполнения, у её краёв они обычно хуже, чем в середине. Поэтому полосу берут с запасом по обоим краям.
КСВНПри КСВН 1,15 отражается 0,49 % падающей мощности, при КСВН 1,4 — 2,8 %.
Таблица исполнений
Все 95 исполнений серии СК-К-N с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Материал | Кабель для монтажа |
|---|---|---|---|---|---|
| KADAMM СК-4-FHCB-RG142-1 | 0–6 | 1,3 | 4.3-10 розетка | с золочением латунь | RG142/RG142U |
| KADAMM СК-4.3-10(в)-Л-1/2С-НИ | 0–6 | 1,15 при 0–3 ГГц, 1,3 при 3–6 ГГц | 4.3-10 вилка | латунь с покрытием тройным сплавом | 1/2″ суперфлекс |
| KADAMM СК-7/16(в)-Л-A800-1 | 0–6 | 1,3 | 7-16DIN вилка | латунь с покрытием тройным сплавом | KADAMM КС-800-1 |
| KADAMM СК-7/16(в)-Л-B1200-1 | 0–6 | 1,4 | 7-16DIN вилка | латунь с покрытием тройным сплавом | KADAMM КС-1200 |
| KADAMM СК-7/16(в)-Л-B1500-1 | 0–6 | 1,4 | 7-16DIN вилка | латунь с покрытием тройным сплавом | KADAMM КС-1500-1 |
| KADAMM СК-N(в)-FSJ450B | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | FSJ4-50B |
| KADAMM СК-N(в)-LMR400 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | LMR400 |
| KADAMM СК-N(в)-RG401 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | RG401 |
| KADAMM СК-N(в)-SDV7 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SDV-50-7-3 |
| KADAMM СК-N(в)-SDV9 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SDV-50-9-3 |
| KADAMM СК-N(в)-SFCF46504 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFCF46-50-4-51 |
| KADAMM СК-N(в)-SFF1,5 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFF-50-1,5-1 |
| KADAMM СК-N(в)-SFF2 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFF-50-2-2, SYV-50-2-2 |
| KADAMM СК-N(в)-SFT2 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-N(в)-SFT3 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-3-1 |
| KADAMM СК-N(в)-SFT5,2 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-5,2 |
| KADAMM СК-N(в)-SUJ3 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SUJ-50-3-5 |
| KADAMM СК-N(в)-SUJ5 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SUJ-50-5-5 |
| KADAMM СК-N(в)-SUJ7 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SUJ-50-7-5 |
| KADAMM СК-N(в)-SYV2 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-2-2, SFF-50-2-2 |
| KADAMM СК-N(в)-SYV3 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-3 |
| KADAMM СК-N(в)-SYV5 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-5-1 |
| KADAMM СК-N(в)-SYV5-2 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-5-2 |
| KADAMM СК-N(в)-SYV7 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-7-1 |
| KADAMM СК-N(в)-SYV7-2 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-7-2 |
| KADAMM СК-N(в)-SYV75 | 0–11 | 1,25 | N вилка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-75-3 |
| KADAMM СК-N(в)-Л-086-1 | 0–18 | 1,3 | N вилка | никелированная латунь | KADAMM КС-220 |
| KADAMM СК-N(в)-Л-141-3 | 0–18 | 1,25 | N вилка | никелированная латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-N(в)-Л-142-1 | 0–12,4 | 1,25 | N вилка | латунь | RG142/RG142U |
| KADAMM СК-N(в)-Н-A360-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-N(в)-Н-A500-4 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-N(в)-Н-A800-2 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-800-1 |
| KADAMM СК-N(в)-Н-A810-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-760/KADAMM КС-810 |
| KADAMM СК-N(в)-Н-A830-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-830 |
| KADAMM СК-N(в)-Н-B1200-1 | 0–10 | 1,3 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-1200 |
| KADAMM СК-N(в)-Н-B1500-1 | 0–6 | 1,3 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-1500-1 |
| KADAMM СК-N(в)-Н-G360-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-360-2 |
| KADAMM СК-N(в)-Н-G800-1 | 0–18 | 1,3 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-800-2 |
| KADAMM СК-N(в)-Н-T50-4 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-N(в)-Н-T50P-3 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-N(в)-Н-Z360-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-360-3 |
| KADAMM СК-N(в)-Н-Z500-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-500-3 |
| KADAMM СК-N(в)-Н-Z500W-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | — |
| KADAMM СК-N(в)-Н-Z600-1 | 0–18 | 1,25 | N вилка | пассивированная нержавеющая сталь | KADAMM КС-600-1 |
| KADAMM СК-N(в)-О-Л-R1000-1 | 0–6 | 1,3 | N вилка, обжим | латунь | KADAMM КС-1000-2/KADAMM КС-1000U |
| KADAMM СК-N(в)-О-Л-R1500-1 | 0–6 | 1,3 | N вилка, обжим | латунь с покрытием тройным сплавом | KADAMM КС-1500-2/KADAMM КС-1500U |
| KADAMM СК-N(в)-О-Л-R600-2 | 0–6 | 1,3 | N вилка, обжим | латунь | KADAMM КС-600-2/KADAMM КС-600U |
| KADAMM СК-N(в)-О-Л-RG142-1 | 0–6 | 1,15 | N вилка, обжим | латунь с покрытием тройным сплавом | RG142/RG142U |
| KADAMM СК-N(в)-О-Л-RG8-НИ | 0–6 | 1,15 при 0–3 ГГц | N вилка, обжим | никелированная латунь | RG8, LMR-400 |
| KADAMM СК-N(в)-У-SDY4 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SDY-4 |
| KADAMM СК-N(в)-У-SFT2 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-N(в)-У-SFT3 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-3-1 |
| KADAMM СК-N(в)-У-SYV2 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-2-1, SFF-50-1,5-1 |
| KADAMM СК-N(в)-У-SYV2-2 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-2-2, SFF-50-2-2 |
| KADAMM СК-N(в)-У-SYV3 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-3 |
| KADAMM СК-N(в)-У-SYV5 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-5-1 |
| KADAMM СК-N(в)-У-SYV5-2 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-5-2 |
| KADAMM СК-N(в)-У-SYV7 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-7-1 |
| KADAMM СК-N(в)-У-SYV7-2 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-7-2 |
| KADAMM СК-N(в)-У-SYV75 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-75-3 |
| KADAMM СК-N(в)-У-SYV75-2 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-75-5-1/2 |
| KADAMM СК-N(в)-У-SYV75-3 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-75-7 |
| KADAMM СК-N(в)-У-SYV75-4 | 0–11 | 1,4 | N вилка, угловой | латунь (золочение или никелирование) или нержавеющая сталь | SYV-75-9 |
| KADAMM СК-N(в)-У-Л-141-1 | 0–6 | 1,3 | N вилка угловой | никелированная латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-N(в)-У-Л-141-2 | 0–18 | 1,25 | N вилка угловой | с золочением латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-N(в)-У-Н-A500-1 | 0–18 | 1,25 | N вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-N(в)-У-Н-A800-1 | 0–18 | 1,25 | N вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-800-1 |
| KADAMM СК-N(в)-У-Н-Z600-1 | 0–18 | 1,25 | N вилка угловой | пассивированная нержавеющая сталь | KADAMM КС-600-1 |
| KADAMM СК-N(в)-У-О-Л-R1500-1 | 0–6 | 1,2 при 0–3 ГГц | N вилка угловой, обжим | никелированная латунь | KADAMM КС-1500-2/KADAMM КС-1500U |
| KADAMM СК-N(в)-У-О-Л-RG142-1 | 0–6 | 1,25 | N вилка угловой, обжим | — | RG142/RG142U |
| KADAMM СК-N(р)-SFT2 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-2-1 |
| KADAMM СК-N(р)-SFT3 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SFT-50-3-1 |
| KADAMM СК-N(р)-SYV2 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-2-2, SFF-50-2-2 |
| KADAMM СК-N(р)-SYV3 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-3 |
| KADAMM СК-N(р)-SYV5 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-5-2 |
| KADAMM СК-N(р)-SYV7 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-7-1 |
| KADAMM СК-N(р)-SYV7-2 | 0–11 | 1,25 | N розетка | латунь (золочение или никелирование) или нержавеющая сталь | SYV-50-7-2 |
| KADAMM СК-N(р)-Л-086-1 | 0–18 | 1,25 | N розетка | никелированная латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-N(р)-Л-141-1 | 0–18 | 1,25 | N розетка | никелированная латунь | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 |
| KADAMM СК-N(р)-Н-A360-1 | 0–18 | 1,25 | N розетка | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-N(р)-Н-A500-1 | 0–18 | 1,25 | N розетка | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-N(р)-Н-A800-1 | 0–18 | 1,4 | N розетка | пассивированная нержавеющая сталь | KADAMM КС-800-1 |
| KADAMM СК-N(р)-Н-A810-1 | 0–18 | 1,3 | N розетка | пассивированная нержавеющая сталь | KADAMM КС-760/KADAMM КС-810 |
| KADAMM СК-N(р)-Н-G800-1 | 0–18 | 1,3 | N розетка | пассивированная нержавеющая сталь | KADAMM КС-800-2 |
| KADAMM СК-N(р)-Н-T50-1 | 0–18 | 1,4 | N розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-N(р)-Н-T50P-1 | 0–18 | 1,25 | N розетка | пассивированная нержавеющая сталь | — |
| KADAMM СК-N(р)-Н-Z600-1 | 0–18 | 1,25 | N розетка | пассивированная нержавеющая сталь | KADAMM КС-600-1 |
| KADAMM СК-N(р)-О-Л-R1000-1 | 0–6 | 1,3 | N розетка, обжим | латунь с покрытием тройным сплавом | KADAMM КС-1000-2/KADAMM КС-1000U |
| KADAMM СК-N(р)-П-Н-A500-1 | 0–18 | 1,3 | N розетка проходной | пассивированная нержавеющая сталь | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 |
| KADAMM СК-N(р)-П-О-Л-R1000-1 | 0–6 | 1,2 | N розетка проходной, обжим | никелированная латунь | KADAMM КС-1000-2/KADAMM КС-1000U |
| KADAMM СК-N(р)-П-О-Л-RG316D-1 | 0–6 | 1,15 | N розетка проходной, обжим | никелированная латунь | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 |
| KADAMM СК-N(р)-Ф4-Л-T50-1 | 0–18 | 1,3 | N розетка фланец на 4 отверстия | латунь с покрытием тройным сплавом | — |
| KADAMM СК-N(р)-Ф4-Н-A360-1 | 0–18 | 1,35 | N розетка фланец на 4 отверстия | пассивированная нержавеющая сталь | KADAMM КС-360-1 |
| KADAMM СК-SC(в)-Н-A800-1 | 0–8 | 1,3 | SC вилка | пассивированная нержавеющая сталь | KADAMM КС-800-1 |
| KADAMM СК-SC(в)-Н-B1200-2 | 0–8 | 1,3 | SC вилка | пассивированная нержавеющая сталь | KADAMM КС-1200 |
Прочие параметры
| Параметр | Значение |
|---|---|
| Код разделки | N — KADAMM СК-N(в)-Л-142-1, KADAMM СК-N(в)-Н-A800-2 |
| Интермодуляция (PIM), дБн | -160 — KADAMM СК-4.3-10(в)-Л-1/2С-НИ; -155 — KADAMM СК-N(в)-О-Л-RG8-НИ |
Как выбрать исполнение
1Полоса. По столбцу «Частоты, ГГц» оставьте исполнения, полоса которых накрывает все частоты системы с запасом по краям.
2КСВН. Если этот параметр для вас главный, начните с KADAMM СК-4.3-10(в)-Л-1/2С-НИ, KADAMM СК-N(в)-О-Л-RG142-1 и ещё 2 исполнения.
3Конструкция. Сверьте посадочное место и стыковку с соседними узлами: подключение по исполнениям — в столбце «Соединитель» таблицы.
4Заявка. Запишите полный артикул выбранного исполнения из таблицы — по нему готовится предложение.
Полосы исполнений серии KADAMM СК-К-N по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM СК-К-N с наибольшим в серии КСВН 1,4.
1Два исполнения с КСВН 1,4 подряд в худшем случае, когда отражения складываются в фазе: 2 × (1,4 − 1) / (1,4 + 1) = 0,333; суммарный КСВН (1 + 0,333) / (1 − 0,333) = 2, отражается 11,1 % мощности.
2С исполнениями, у которых КСВН 1,15, та же пара даёт не больше 1,32 — поэтому в длинных цепочках узлов выбирают исполнения с меньшим КСВН.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Платы СВЧ-модулей
Кабельные сборки
Корпуса блоков
Сколько исполнений СК-К-N работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
ниже 1 ГГц95 исполнений
1–4 ГГц (L, S)95 исполнений
4–12 ГГц (C, X)95 исполнений
12–27 ГГц (Ku, K)33 исполнения
Сценарии по отраслям
РадиолокацияВсе 95 исполнений СК-К-N работают в полосах от S до Ku. В радиолокационных трактах на первом месте допустимая мощность и работа в широком диапазоне температур.
СвязьВсе 95 исполнений СК-К-N работают в полосах от L до Ku. В радиорелейных и сотовых трактах решают малые потери и стабильность параметров на открытом воздухе.
Спутниковые станцииВсе 95 исполнений СК-К-N работают в полосах C и Ku. В земных станциях спутниковой связи важны малые потери на приёме и запас по мощности на передаче.
ИзмеренияВесь ряд СК-К-N пригоден для стендовых трактов. На стендах и в лабораториях ценят малый КСВН и повторяемость параметров от подключения к подключению.
Монтаж и подключение
✓Разъёмы KADAMM СК-К-N устанавливают на плату или стенку корпуса блока; центральный контакт соединяют с полосковой линией или жилой кабеля пайкой.
✓Место пайки делают как можно короче: лишняя длина вывода на высоких частотах добавляет индуктивность и отражение.
✓После монтажа проверяют КСВН ввода на рабочей частоте.
Документация и поставка
В поставку каждого исполнения KADAMM СК-К-N входят:
✓Разъём
✓Паспорт изделия
Техническое описание серии СК-К-N — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-К-N или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-К-N | Разъёмы кабельные N, 7/16, 4.3-10, SC | до 18 ГГц | 95 | N вилка, N розетка, угловой, обжим |
| KADAMM СК-С-N | Разъёмы приборные сменные N | до 18 ГГц | 18 | N вилка, N розетка |
| KADAMM СК-МВ-N | Разъёмы приборные с металлическим выводом N | до 18 ГГц | 6 | N розетка, N вилка |
| KADAMM СК-ЛВ-N | Разъёмы приборные с лепестковым выводом N | до 18 ГГц | 5 | N розетка, N вилка |
| KADAMM СК-К-SMA | Разъёмы кабельные SMA, SSMA, BMA, SBMA, QMA | до 30 ГГц | 114 | SMA вилка, SMA розетка, SMA вилка угловой, BMA розетка |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-С-N.
Когда выбирают Разъёмы кабельные N, 7/16, 4.3-10, SC KADAMM СК-К-N: Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Вопросы и ответы
Другие серии этого раздела каталога KADAMM: Коаксиальные разъёмы →
Подбор исполнения KADAMM СК-К-N под ваш тракт
Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
