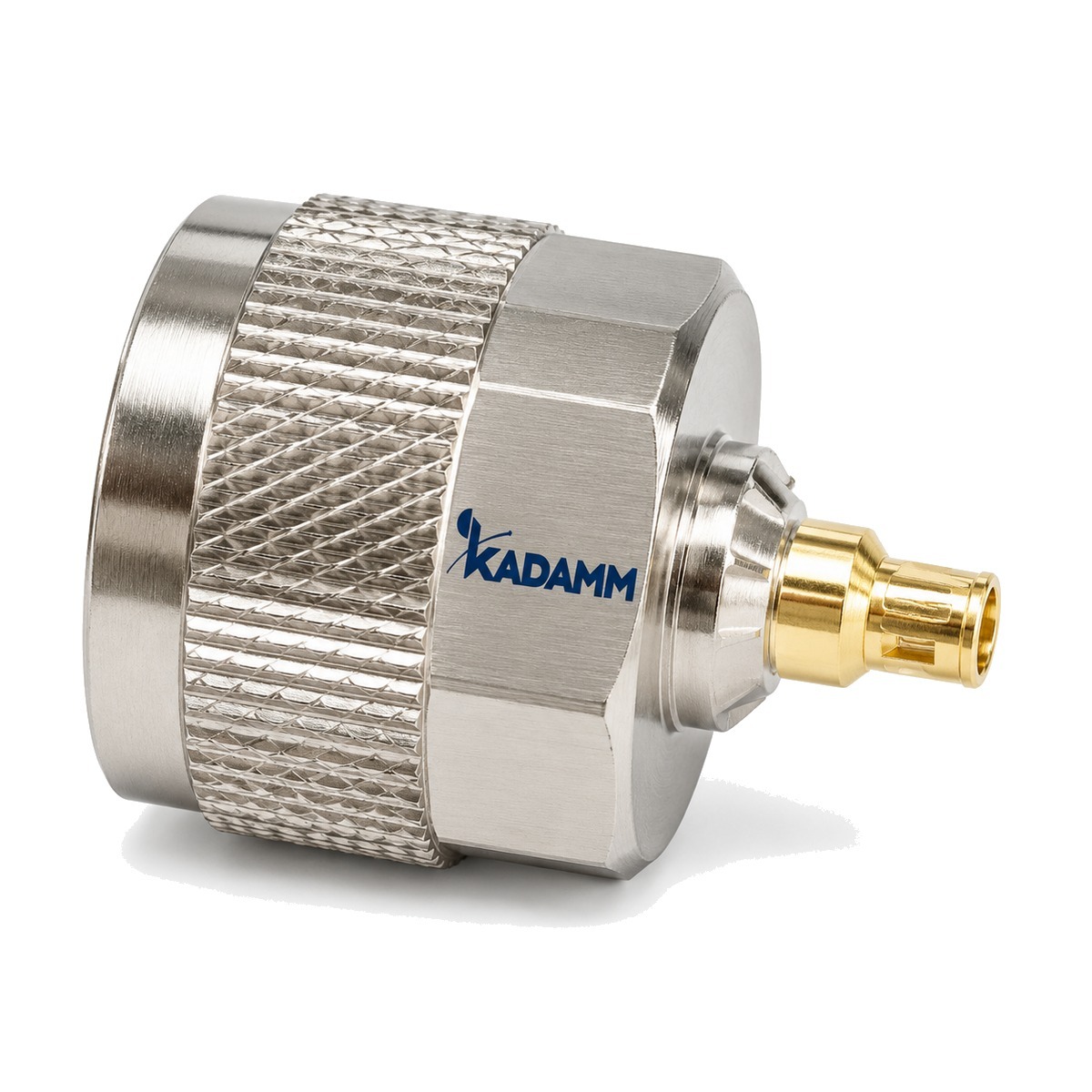

Коаксиальные разъёмы KADAMM (КАДАММ) серии СК-К-TNC: выводят высокочастотный сигнал на кабель или печатную плату.
О серии
KADAMM СК-К-TNC — коаксиальные разъёмы производства KADAMM (КАДАММ).
В серии 54 исполнения, общий охват частот — до 18 ГГц. Подключение — TNC вилка, угловой, TNC розетка, BNC вилка.
Исполнения СК-К-TNC различаются по параметрам: частоты, КСВН, соединители, кабель для монтажа, материал.
Коаксиальные соединители выводят СВЧ-сигнал с платы, кабеля или из корпуса блока. От качества ввода зависит, сколько мощности отразится на стыке: на высоких частотах даже небольшая неоднородность заметно поднимает КСВН.
Тип соединителя выбирают по верхней частоте тракта и ответной части, способ установки — по конструкции: на кабель, на плату (торцевые и угловые исполнения) или на стенку корпуса. Повторяемость контакта сохраняется при правильной сборке — затяжке тарированным ключом и чистых торцах.
Разброс по исполнениям СК-К-TNC: КСВН — 1,2–1,4 (при КСВН 1,4 отражается около 3 % мощности). Значения для конкретного артикула — в таблице исполнений.
Принцип работы
Разъём KADAMM СК-К-TNC — коаксиальный ввод: центральный контакт и корпус образуют короткую линию, которая переводит сигнал с кабеля или платы на сочленение соединителя. Для плат контакт выполняют штырём под пайку к полосковой линии, для кабеля — узлом заделки центральной жилы и оплётки.
Предельную частоту задаёт размер канала: чем меньше внутренний диаметр внешнего проводника, тем выше частота, до которой в разъёме распространяется только основная волна.
Конструкция и материалы
Разъём KADAMM СК-К-TNC собран из корпуса, изолятора и центрального контакта; изолятор задаёт положение контакта и волновое сопротивление ввода. Материалы, корпуса и варианты исполнения по строкам сведены в технические характеристики и таблицу исполнений ниже.
Ключевые особенности
54 исполнения, 5 рабочих полос.
Лучшее согласование в серии — у KADAMM СК-TNC(в)-О-Л-R1000-1 и KADAMM СК-TNC(в)-О-Л-RG142-1.
Технические характеристики серии
Сводка по всем исполнениям KADAMM СК-К-TNC: для числовых параметров — наименьшее и наибольшее значение в серии, для остальных — встречающиеся варианты.
| Параметр | Значения в серии |
|---|---|
| Частоты | 0–18 ГГц |
| КСВН | от 1,2 до 1,4 |
| Соединитель | 9 вариантов — по таблице исполнений |
| Кабель для монтажа | 38 вариантов — по таблице исполнений |
| Материал | 5 вариантов — по таблице исполнений |
| Исполнения по чертежу заказчика | по запросу — уточняйте у менеджера |
Как читать характеристики
Таблица исполнений
Все 54 исполнения серии СК-К-TNC с артикулами для заявки.
В таблице указаны пределы: КСВН — не больше указанного.
Прочерк в ячейке значит, что для этого исполнения параметр не нормирован.
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Соединитель | Кабель для монтажа | Материал |
|---|---|---|---|---|---|
| KADAMM СК-BNC(в)-Л-086-1 | 0–4 | 1,3 | BNC вилка | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | латунь с покрытием тройным сплавом |
| KADAMM СК-BNC(в)-Л-141-1 | 0–6 | 1,3 | BNC вилка | KADAMM КС-400-2/KADAMM КС-141-2/KADAMM КС-141-1 | латунь с покрытием тройным сплавом |
| KADAMM СК-BNC(в)-Н-A500-1 | 0–6 | - | BNC вилка | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 | пассивированная нержавеющая сталь |
| KADAMM СК-BNC(в)-О-Л-R600-3 | 0–3 | 1,25 | BNC вилка, обжим | KADAMM КС-600-2/KADAMM КС-600U | — |
| KADAMM СК-BNC(в)-О-Л-RG142-1 | 0–3 | 1,25 | BNC вилка, обжим | RG142/RG142U | латунь |
| KADAMM СК-BNC(р)-О-Л-RG142-1 | 0–4 | 1,25 | BNC розетка, обжим | RG142/RG142U | латунь |
| KADAMM СК-TNC(в)-LMR240 | 0–11 | 1,25 | TNC вилка | LMR240 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-LMR400 | 0–11 | 1,25 | TNC вилка | LMR400 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SDY4 | 0–11 | 1,25 | TNC вилка | SDY-4 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFCF46504 | 0–11 | 1,25 | TNC вилка | SFCF46-50-4-51, SFT-205, UFB 205A | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFCF5 | 0–11 | 1,25 | TNC вилка | SFCF-50-5-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFF1,5 | 0–11 | 1,25 | TNC вилка | SFF-50-1,5-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFF1,5-2 | 0–11 | 1,25 | TNC вилка | SFF-50-1,5-1, SYV-50-2-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFF2 | 0–11 | 1,25 | TNC вилка | SFF-50-2-2, SYV-50-2-2 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFF3 | 0–11 | 1,25 | TNC вилка | SFF-50-3-1, SYV-50-3 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFT142 | 0–11 | 1,25 | TNC вилка | SFT-142 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFT2 | 0–11 | 1,25 | TNC вилка | SFT-50-2-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SFT3 | 0–11 | 1,25 | TNC вилка | SFT-50-3-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SUJ3 | 0–11 | 1,25 | TNC вилка | SUJ-50-3-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SUJ7 | 0–11 | 1,25 | TNC вилка | SUJ-50-7-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SUV3 | 0–11 | 1,25 | TNC вилка | SUV-50-3-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV2 | 0–11 | 1,25 | TNC вилка | SYV-50-2-1, SFF-50-1,5-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV3 | 0–11 | 1,25 | TNC вилка | SYV-50-3 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV5 | 0–11 | 1,25 | TNC вилка | SYV-50-5-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV5-2 | 0–11 | 1,25 | TNC вилка | SYV-50-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV7 | 0–11 | 1,25 | TNC вилка | SYV-50-7-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV7-2 | 0–11 | 1,25 | TNC вилка | SYV-50-7-2 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV75 | 0–11 | 1,25 | TNC вилка | SYV-75-3 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-SYV9 | 0–11 | 1,25 | TNC вилка | SYV-50-9 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-Н-A360-2 | 0–18 | 1,25 | TNC вилка | KADAMM КС-360-1 | пассивированная нержавеющая сталь |
| KADAMM СК-TNC(в)-Н-A500-2 | 0–18 | 1,25 | TNC вилка | KADAMM КС-480/KADAMM КС-500-1/KADAMM КС-500-2 | пассивированная нержавеющая сталь |
| KADAMM СК-TNC(в)-Н-A800-1 | 0–18 | 1,25 | TNC вилка | KADAMM КС-800-1 | пассивированная нержавеющая сталь |
| KADAMM СК-TNC(в)-Н-Z600-1 | 0–18 | 1,25 | TNC вилка | KADAMM КС-600-1 | пассивированная нержавеющая сталь |
| KADAMM СК-TNC(в)-О-Л-R1000-1 | 0–4 | 1,2 | TNC вилка, обжим | KADAMM КС-1000-2/KADAMM КС-1000U | латунь с покрытием тройным сплавом |
| KADAMM СК-TNC(в)-О-Л-RG142-1 | 0–4 | 1,2 | TNC вилка, обжим | RG142/RG142U | никелированная латунь |
| KADAMM СК-TNC(в)-У-HABIATZC5 | 0–11 | 1,4 | TNC вилка, угловой | HABIA TZC 500 25 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFCF46504 | 0–11 | 1,4 | TNC вилка, угловой | SFCF46-50-4-51 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFCF5 | 0–11 | 1,4 | TNC вилка, угловой | SFCF-50-5-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF1,5 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-1,5-1, SYV-50-2-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF1,5-2 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-1,5 SYV-50-2-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF2 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-2-2, SYV-50-2-2 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF2-2 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-2-2 SYV-50-2-2 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF3 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-3-1, SYV-50-3 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF3-2 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-3-1 SYV-50-3 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFF5 | 0–11 | 1,4 | TNC вилка, угловой | SFF-50-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SFT3 | 0–11 | 1,4 | TNC вилка, угловой | SFT-50-3-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SUJ7 | 0–11 | 1,4 | TNC вилка, угловой | SUJ-50-7-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-SYV5 | 0–11 | 1,4 | TNC вилка, угловой | SYV-50-5 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(в)-У-Н-Z600-1 | 0–18 | 1,25 | TNC вилка угловой | KADAMM КС-600-1 | пассивированная нержавеющая сталь |
| KADAMM СК-TNC(р)-SFF2 | 0–11 | 1,25 | TNC розетка | SFF-50-2-2, SYV-50-2-2 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(р)-SFF3 | 0–11 | 1,25 | TNC розетка | SFF-50-3-1, SYV-50-3 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(р)-SFT2 | 0–11 | 1,25 | TNC розетка | SFT-50-2-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(р)-SFT3 | 0–11 | 1,25 | TNC розетка | SFT-50-3-1 | латунь с никелированием или нержавеющая сталь |
| KADAMM СК-TNC(р)-П-Л-086-1 | 0–6 | 1,3 | TNC розетка проходной | KADAMM КС-280-1/KADAMM КС-086-2/KADAMM КС-086-1/RG316 | никелированная латунь |
Как выбрать исполнение
Полосы исполнений серии KADAMM СК-К-TNC по таблице; справа — сколько исполнений с такой полосой.
Расчётный пример
Задача. В тракте подряд стоят два исполнения KADAMM СК-К-TNC с наибольшим в серии КСВН 1,4.
Применение
Соединители и принадлежности применяют при изготовлении плат и корпусов СВЧ-модулей, кабельных сборок, измерительных трактов.
Сколько исполнений СК-К-TNC работает на каждом участке диапазона (широкополосное учтено на всех участках, которые перекрывает):
Сценарии по отраслям
Монтаж и подключение
Документация и поставка
В поставку каждого исполнения KADAMM СК-К-TNC входят:
Техническое описание серии СК-К-TNC — в блоке документов на этой странице: в нём та же таблица исполнений, что и выше. Там же общий каталог СВЧ-компонентов KADAMM (КАДАММ). Сертификаты и декларации высылаем по запросу.
Чтобы выбрать исполнение по таблице, отфильтруйте строки по полосе, затем по мощности и способу подключения, а из оставшихся возьмите исполнение с лучшими потерями или КСВН.
Для расчёта под ваш тракт пришлите рабочие частоты, мощность, КСВН нагрузки и способ монтажа — инженеры KADAMM посчитают потери и отражения и предложат исполнение СК-К-TNC или соседней серии.
Термины и стандарты
- КСВН — коэффициент стоячей волны по напряжению; показывает, насколько хорошо вход согласован с трактом (1 — идеальное согласование).
Обозначения и размеры соответствуют стандартам:
- ГОСТ 13317-89 — присоединительные размеры элементов соединения СВЧ-трактов измерительных приборов
- ГОСТ 15094-69 — классификация устройств коаксиальных и волноводных измерительных трактов
- ГОСТ 18238-72 — термины линий передачи СВЧ
- ГОСТ 20265-83 — присоединительные размеры коаксиальных радиочастотных соединителей, вилка и розетка
- ГОСТ 23221-78 — термины и буквенные обозначения модулей и блоков СВЧ
Сравнение с похожими сериями KADAMM
Соседние серии того же раздела каталога KADAMM — если нужен другой охват частот или способ подключения.
| Серия | Изделия | Охват частот | Исполнений | Подключение |
|---|---|---|---|---|
| KADAMM СК-К-TNC | Разъёмы кабельные TNC и BNC | до 18 ГГц | 54 | TNC вилка, угловой, TNC розетка, BNC вилка |
| KADAMM СК-С-TNC | Разъёмы приборные сменные TNC | до 18 ГГц | 9 | TNC розетка, TNC вилка |
| KADAMM СК-К-SMA | Разъёмы кабельные SMA, SSMA, BMA, SBMA, QMA | до 30 ГГц | 114 | SMA вилка, SMA розетка, SMA вилка угловой, BMA розетка |
| KADAMM СК-8К-К | Разъёмы многоканальные, кабельные | до 40 ГГц | 2 | кабель, розетка, вилка |
| KADAMM СК-О-TNC | Разъёмы приборные TNC, общего применения | до 11 ГГц | 13 | TNC розетка, угловой, TNC вилка |
Когда брать соседнюю серию: нужно подключение через коаксиальные соединители — KADAMM СК-С-TNC; нужно другое подключение — KADAMM СК-8К-К.
