Промышленный телефонный аппарат — всепогодный телефон для улицы, аппарат для цеха или антивандальный телефон для общественного места — выбирают не по картинке, а по пяти решениям: к какой линии он подключается, как с него звонят, что должен выдержать корпус, слышно ли вызов на объекте и откуда берётся питание. Ответьте на эти пять вопросов — и из двухсот моделей останутся две-три.

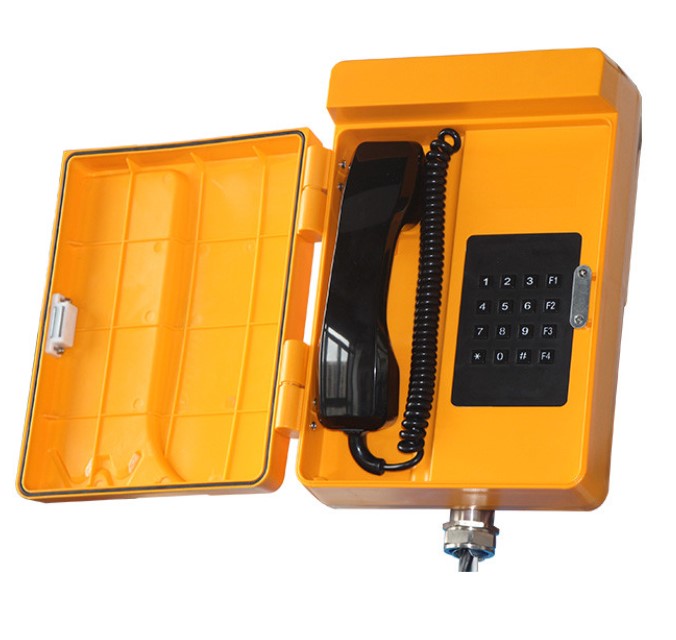

Серию промышленных и антивандальных телефонных аппаратов TALK разработала и вывела на рынок компания KADAMM (КАДАММ). Сейчас мы переводим линейку на русскую маркировку ТЛ: TALK-1204 — это ТЛ1204, TALK-5105 — ТЛ5105. В каталоге и документах указаны оба обозначения.
Название TALK стали использовать и другие продавцы: под ним встречаются аппараты, которые не имеют отношения к KADAMM. Чтобы получить оригинальный аппарат:
Все модели с обоими обозначениями — в таблице «TALK (ТЛ) — промышленные телефоны KADAMM», о компании — на странице «Производство».
Шаг 1. Тип линии: аналоговый, IP или GSM
Это первое и главное решение: оно определяет не только модель, но и то, что придётся тянуть к точке — телефонную пару, Ethernet или ничего. Отталкивайтесь не от «что современнее», а от того, что на объекте уже работает.
| Что на объекте | Что брать | Особенности |
|---|---|---|
| Аналоговая АТС, телефонная пара |
Аналоговый аппарат серии ТЛ10xx–ТЛ12xx, ТЛ40xx |
Питается от самой линии напряжением 20–75 В — внешний блок питания и розетка не нужны. Одна пара проводов, один кабельный ввод, минимум точек отказа. Продолжает работать, когда в здании нет электричества: питание приходит от АТС. |
| IP-сеть, SIP-АТС (в том числе облачная) |
IP-телефон (SIP) серии ТЛ30xx–ТЛ38xx |
SIP 2.0, подключение по Ethernet, настройка через веб-интерфейс — в том числе удалённо. Питание по PoE 802.3af одним кабелем или от адаптера DC 12 В. Совместимость с выбранной SIP-АТС, прошивкой и сценарием вызова подтверждают до внедрения. |
| Ни линии, ни сети |
GSM-аппарат серии ТЛ39xx, ТЛ7xxx |
Связь по SIM-карте: кабель к точке тянуть не нужно вообще. Решение для удалённых постов, временных площадок, объектов, где прокладка линии дороже самого аппарата. |
Полезно знать: у большинства моделей есть «двойник» в соседней технологии — тот же корпус и та же защита, но другая линия.
Если корпус и защита подошли, а линия другая — ищите пару, а не другую модель. То же и в компактном антивандальном формате: ТЛ4030 и ТЛ4030-IP.
Шаг 2. Как с аппарата звонят: клавиатура, автовызов или кнопки
Второе решение — про сценарий пользователя. Кто подходит к аппарату и что он должен сделать, чтобы его услышали.
| Исполнение | Как работает | Когда выбирают |
|---|---|---|
| С клавиатурой (базовое) |
Полный набор любого номера, память быстрого набора, у части моделей — отдельные клавиши прямого вызова. | Рабочее место, где звонят разным абонентам: цех, склад, проходная, диспетчерская. |
| Без номеронабирателя (суффикс -БН) |
Вместо клавиатуры — глухая накладка. Снял трубку — соединение с диспетчером происходит само: по схеме ЦБ у аналоговых, автонабором записанного номера у IP. | Пост, у которого один адресат. Ошибиться номером невозможно, набирать в перчатках и в темноте не нужно, ломать нечего. |
| Кнопки прямого вызова (суффикс -4С) |
До четырёх кнопок, за каждой закреплён свой номер: охрана, диспетчер, дежурный врач, техподдержка. Не путайте с суффиксом -2С — у него кнопки другого назначения (см. ниже). | Пункт вызова помощи, где адресатов несколько, а объяснять человеку схему набора некогда. |
| Двусторонняя связь (суффикс -2С) |
Две кнопки разного назначения: одна вызывает диспетчера, вторая принимает входящий звонок и завершает разговор. Так у переговорного устройства без трубки появляется входящая связь. | Точка, на которую диспетчер должен дозваниваться сам: пост на площадке, въезд, технологический участок. |
Отдельно стоит вопрос про входящие. Аппарат без номеронабирателя принимает звонки так же, как обычный: он не умеет только набирать произвольный номер. Если на посту нужна и связь «в одну сторону», и возможность позвонить куда угодно — берите исполнение с клавиатурой, у которой есть кнопки быстрого вызова.
Аппарат без номеронабирателя — это и есть телефон прямой связи: он соединяет с одним заранее заданным абонентом. Как устроена схема ЦБ, разобрано в статье «Что такое аппараты прямой связи системы ЦБ». Если пост нужен для вызова помощи, выбор сужается до телефона экстренной связи — ему посвящено отдельное руководство «Как выбрать телефон аварийной связи для промышленного объекта».
Разделы каталога: Аппараты прямой связи (ЦБ, без номеронабирателя) · Устройства экстренной и аварийной связи
Шаг 3. Степень защиты: сколько IP реально нужно
Здесь чаще всего переплачивают — или, наоборот, ставят аппарат, который не переживёт первую мойку цеха. Ориентир простой: смотрите не на «чем больше, тем лучше», а на то, что физически прилетает в точку монтажа.
Расшифровка степени защиты IP
Код IP по ГОСТ 14254 (IEC 60529) читается по цифрам: первая — защита от пыли, вторая — от воды. IP65 — пыленепроницаемый корпус и струи воды, IP67 — пыленепроницаемый и кратковременное погружение, IP68 — пыленепроницаемый и длительное погружение.
| Цифра | Первая — пыль | Вторая — вода |
|---|---|---|
| 4 | — | Брызги с любого направления |
| 5 | Пылезащищённый: пыль попадает, но не мешает работе | Струи воды из сопла |
| 6 | Пыленепроницаемый | Мощные струи воды |
| 7 | — | Кратковременное погружение (до 1 м, 30 минут) |
| 8 | — | Длительное погружение в условиях, заданных производителем |
Подборки по защите: Телефоны IP65 · IP66-IP67 · IP68
Ещё две пометки, которые встречаются в характеристиках: WF2 — пометка исполнения, условия и подтверждения которой уточняют по документации конкретной модели, РН-1 / РН-2 — маркировка, которая встречается у аппаратов для горных выработок; что именно она означает у конкретной модели, уточняйте по паспорту. Важно: ни эта маркировка, ни IP68 не являются взрывозащитой — для взрывоопасной зоны нужен аппарат с маркировкой Ex и сертификатом.
Шаг 4. Корпус: алюминий, нержавейка или пластик
Шаг 5. Услышат ли вызов: рупор, маяк, громкость
Аппарат может быть идеально подобран по линии и защите — и всё равно бесполезен, если входящий звонок теряется в шуме компрессора. На шумных и протяжённых объектах вызов дублируют звуком и светом.
Раздел каталога: Телефоны с рупором и маяком (шумные объекты) · Световые оповещатели
Питание: от линии, PoE или 220 В
| Схема | Что нужно к точке | Что при отключении электричества |
|---|---|---|
| От линии АТС | Одна телефонная пара, 20–75 В приходит от станции. | Аппарат продолжает работать, пока жива АТС и её резервное питание. |
| PoE 802.3af | Один кабель Ethernet от коммутатора с PoE. | Работает, пока запитан коммутатор, — его и надо ставить на ИБП. |
| DC 12 В | Ethernet плюс локальный адаптер. | Зависит от местного питания; резерв закладывают отдельно. |
| 220 В AC | Сетевой ввод — обычно у моделей с рупором: усилителю нужна мощность. | Не работает без сети, если точка не заведена на резерв. |
Типовые связки: объект → что брать
Чек-лист перед заказом
Вопрос — ответ
IP, IK, климат и Ex: четыре независимые проверки
| Обозначение | Что описывает | Чего не подтверждает само по себе |
|---|---|---|
| IP | Защиту оболочкой от доступа, твёрдых частиц и воды в условиях соответствующих испытаний. | Химическую стойкость, любой способ мойки, срок службы на улице и взрывозащиту. |
| IK | Стойкость оболочки к механическому удару при нормированных условиях. | Стойкость ко всем видам вандализма, отрыву трубки, разрушению крепления или попытке вскрытия. |
| Климатические данные | Температуры, влажность, коррозионные воздействия и условия установки по документации. | Работу при любой комбинации температуры, конденсата, солей и моющего средства. |
| Ex и документы | Применимость конкретного исполнения в указанных условиях взрывоопасной среды. | Пригодность другой модели или любого оборудования из той же линейки. |
IP67 не означает мойку любым давлением
IPX5/IPX6 относятся к водяным струям, IPX7 — к временному погружению, IPX8 — к погружению в условиях, определённых для изделия. Испытание на погружение не заменяет испытание на струи; при обоих воздействиях проверяют соответствующую совокупность характеристик, например IP66/IP67. Для горячей мойки, высокого давления и химических средств нужны отдельные подтверждения допустимого режима.
Знак X означает, что соответствующая характеристическая цифра не указана, а не «нулевую защиту». IP68 не задаёт одну универсальную глубину для всех изделий. Крышка, уплотнения, кабельные вводы, заглушки и положение монтажа должны соответствовать документации: степень оболочки не распространяется автоматически на открытый или неправильно собранный аппарат.
IK оценивают вместе с конструкцией точки
Проверяют точное IK-обозначение и документ на него, а также трубку, шнур, клавиши, вводы и крепления. Результат нормированного удара не является обещанием, что аппарат невозможно сломать. Для доступного публике поста важны и ремонтопригодность, и возможность быстро заметить отказ.
Что запросить для особой среды
- Полное обозначение исполнения и фото маркировки.
- Температурные пределы, условия конденсации, допустимые вещества и метод очистки; стойкость материала зависит от состава, концентрации и температуры среды.
- Для взрывоопасной зоны — маркировку, применимые документы и область их действия: среда, группа, температурные ограничения и условия монтажа.
- Проверить соответствие модели документу и актуальность статуса в реестре применимой схемы. IECEx, ATEX и национальные документы имеют разную область применения и не подменяют друг друга автоматически.
- Учитывать специальные условия сертификата. В IECEx обозначение X указывает на специальные условия применения, U — на компонентный статус; ни одно из них не следует игнорировать при выборе законченного оборудования.
РН, климатическая пометка, нержавеющий корпус, IP68 или слово «всепогодный» не заменяют подтверждение Ex. Наличие у KADAMM другого сертифицированного изделия также не является документом на выбранный телефон.
Источники: IEC 60529 — классификация защиты оболочек; Phoenix Contact — отдельные условия струй, погружения и мойки; IECEx — проверка сертификата и границы схемы; IECEx OD011-2 — статусы сертификатов и суффиксы X/U.
