КАДАММ (KADAMM) · Серия ТЛ10xx
Аналоговый аппарат в литом алюминиевом корпусе, водонепроницаемый и стойкий к вибрации. Защита IP66, ударопрочность IK9, исполнение рудничное РН-1. Питается прямо от телефонной линии 20–75 В.
Аналоговый · питание от линии
Литой алюминий · антивандальная трубка
IP66 · IK9 (10 Дж) · −40…+60°C
РН-1 · шахтное исполнение
Гарантия 36 мес.
IP66
Степень защиты
IK9
Ударопрочность
РН-1
Ур. изоляции
≥85 дБ
Звонок (1 м)
−40…+60
°C диапазон
30 000 ч
MTBF
О модели

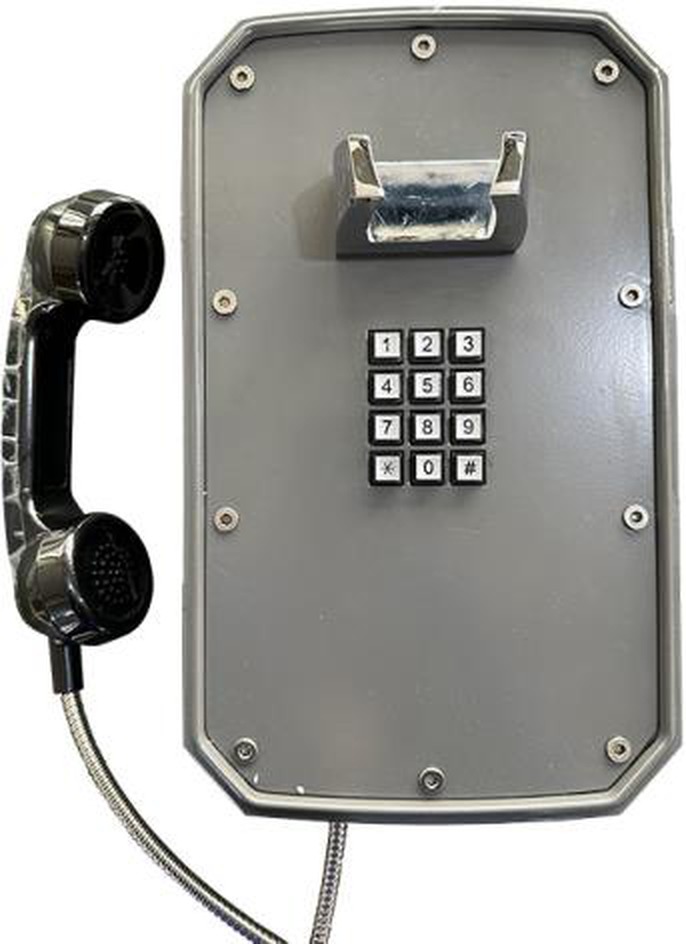

КАДАММ ТЛ1012 — промышленный телефон, рассчитанный на предельно тяжёлые условия работы: нефтехимические предприятия, места общего пользования кораблей и судов морского и речного флота, открытые площадки, шахты и рудники, сельскохозяйственные помещения, нефтяные платформы, агрессивные и пылевые производственные среды. По конструкции это — алюминиевый корпус, отлитый под давлением и усиленный рёбрами жёсткости под вертикальный монтаж, антивандальная трубка на бронированном шнуре и водонепроницаемая клавиатура из цинкового сплава.
Главное отличие ТЛ1012 от соседей по серии КАДАММ: IP66, IK9 и рудничное исполнение РН-1 при питании непосредственно от телефонной линии, без внешнего источника. Применим там, где остальные модели уже не справляются.
Ключевые преимущества
Литой алюминиевый корпус
Цельная отливка под давлением с рёбрами жёсткости. Удары её не разрушают, температурные перепады не коробят, а порошковая окраска исключает коррозию.
IP66 — струи воды с любого направления
Аппарат допускает мойку из шланга. Пылезащита полная — 6 уровень. Пригоден к открытой установке на нефтяных платформах, причалах и эстакадах.
Питание прямо от линии 20–75 В
Отдельный блок питания не требуется. Подключение — стандартной телефонной парой к любой аналоговой АТС либо мини-АТС. В режиме ожидания ток ≤ 0,2 А.
Антивандальная трубка с бронированным шнуром
Шнур закрыт стальной оплёткой, что исключает его перерезание и срыв. Трубка выполнена из ударопрочного полимера и прошла испытание на 30 000 циклов снятия и установки.
Технология шумоподавления
В микрофонном тракте работает активный фильтр, подавляющий фоновый шум до 65 дБ: собеседник получает голос, а не гул насоса или турбины.
Серый цвет или RAL по заказу
В стандарте корпус серый. По запросу выпускается жёлтый, оранжевый, красный, синий и любой другой цвет RAL — под маркировку экстренных постов или под фирменный стиль.
Что означают стандарты защиты
IP66
Пыль внутрь не проходит, мощные водяные струи не страшны ни с одного направления. Применимо на открытых площадках, при мойке оборудования, под морским ветром.
IK9 (10 Дж)
И корпус, и трубка держат удар стальной болванки массой 5 кг с высоты 200 мм. Для производственных цехов и общественных мест этого достаточно.
РН-1
Исполнение — рудничное нормальное. Использование допускается в шахтах и подземных выработках, не отнесённых к опасным по газу либо пыли.
WF1
Антикоррозионная защита лёгкого исполнения: аппарат работает в прибрежных и слабоагрессивных средах — солевой туман, влажность 95%.
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | аналоговый |
| Питание | от телефонной линии 20–75 В |
| Подключение | телефонный кабель с RJ11 (в комплекте) |
| Громкость звонка (1 м) | не менее 85 дБ |
| Рабочий ток в ожидании | ≤ 0,2 А |
| Полоса частот микрофона | 250–3000 Гц |
| Набор номера | импульсный / тоновый |
| Клавиатура | водонепроницаемая, цинковый сплав, 12 кнопок |
| Защита и климат | |
|---|---|
| Степень защиты корпуса | IP66 |
| Ударопрочность | IK9 (10 Дж) |
| Уровень изоляции | рудничное нормальное РН-1 |
| Степень коррозии | WF1 |
| Температура эксплуатации | от −40 до +60 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % |
| УФ-стойкость | полная защита от УФ-излучения |
| Конструкция и монтаж | |
|---|---|
| Материал корпуса | литой алюминиевый сплав с рёбрами жёсткости |
| Цвет | серый (RAL по заказу) |
| Кабельный ввод | 1 шт. PG11 |
| Телефонная линия | RJ11 |
| Крепление | к вертикальной поверхности |
| Трубка | антивандальная, бронированный шнур |
| Размеры | 332 × 200 × 143 мм |
| Размер упаковки | 440 × 290 × 210 мм |
| Надёжность и вес | |
|---|---|
| Среднее время безотказной работы | 30 000 часов |
| Среднее время восстановления | не более 30 минут |
| Вес аппарата (прибл.) | 5 кг |
| Гарантия | 36 месяцев со дня ввода |
| Срок поставки со склада | по запросу |
| Страна производства | Китай (бренд КАДАММ) |
| Производитель | КАДАММ Communication Equipment |
| Дистрибьютор в РФ | КАДАММ (эксклюзивный) |
Сравнение с похожими моделями
Каталог КАДАММ включает несколько всепогодных аналоговых телефонов со схожими параметрами. Различаются они материалом корпуса, температурным диапазоном и наработкой. Подобрать модель под конкретную задачу помогает таблица ниже.
| Параметр | ТЛ1012 ◀ | ТЛ1109 | ТЛ1201 | ТЛ1208 |
|---|---|---|---|---|
| Фото | |  |  | — |
| Корпус | Литой алюминий | Нержавейка AISI 304 | Литой алюминий | Литой алюминий |
| Степень защиты | IP66 | IP54 (опц. IP65) | IP65 | IP66 |
| Ударопрочность | IK9 (10 Дж) | IK9 (10 Дж) | IK9 | IK9 |
| Уровень изоляции | РН-1 | — | — | — |
| Температура | −40…+60 °C | −40…+70 °C | −40…+70 °C | −40…+60 °C |
| Громкость звонка | ≥85 дБ | ≥80 дБ | ≥85 дБ | ≥85 дБ |
| MTBF | 30 000 ч | 10 000 ч | 10 000 ч | 30 000 ч |
| Вес | 5 кг | 4,5 кг | 5 кг | 5 кг |
| Номеронабиратель | 12 кнопок | 12 кнопок + спид-дайл | 12 кнопок (в ТЛ1201) | 12 кнопок (в ТЛ1208) |
| Питание | От линии 20–75 В | От линии 48 В | От линии | От линии |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ1012Предстоит работа в шахтах и рудниках, не отнесённых к категории опасных (РН-1)
Монтаж на нефтехимическом производстве, где оборудование регулярно моют (IP66)
Требуется долгая работа без обслуживания — наработка 30 000 часов
Объекты у воды: морские суда, причалы, прибрежные конструкции (стойкость к солевому туману, WF1)
Монтаж на нефтехимическом производстве, где оборудование регулярно моют (IP66)
Требуется долгая работа без обслуживания — наработка 30 000 часов
Объекты у воды: морские суда, причалы, прибрежные конструкции (стойкость к солевому туману, WF1)
Области применения
Нефтехимические производства
НПЗ, газоперерабатывающие заводы, химические предприятия. Аппарат защищён от агрессивных паров, регулярной мойки и температурных колебаний.
Шахты и рудники
Подземные выработки вне категории опасных по газу и пыли. Уровень изоляции РН-1 допускает эксплуатацию в общеобменных зонах.
Морские суда
Палубные посты, машинное отделение, рулевая рубка, переходные мостики. Аппарат переносит солевой туман и качку.
Нефтяные платформы
Открытый монтаж на буровых и добычных платформах. Держит УФ-излучение и морские штормы.
Сельское хозяйство
Животноводческие комплексы, элеваторы, теплицы. Корпус защищён от пыли, влажности и аммиачных паров.
Внешние периметры объектов
КПП, парковки, погрузочные эстакады, переезды. Допускается мойка из шланга, корпус устойчив к вандальным ударам.
Монтаж и настройка
- 1Вскройте упаковку и сверьте комплектность с упаковочным листом. Проверьте артикул на табличке.
- 2Нанесите разметку крепёжных отверстий по габаритам 274,8 × 150 мм — это 4 точки крепления M8. Трубку размещают, как правило, на высоте 1400–1500 мм от пола.
- 3Смонтируйте аппарат на вертикальной поверхности комплектными монтажными кронштейнами. Сверлить сквозные отверстия в корпусе нельзя.
- 4Протяните телефонный кабель через гермоввод PG11, расположенный снизу корпуса, и подключите его к внутренней колодке RJ11.
- 5Обожмите гермоввод. Убедитесь, что кабель не натянут и оставлена монтажная петля (запас) длиной 100–150 мм.
- 6Снимите трубку и дождитесь станционного сигнала. Наберите тестовый номер, оцените громкость и разборчивость в обоих направлениях.
- 7При фоновом шуме на объекте выше 70 дБ стоит взять опциональную трубку с PTT-кнопкой (нажми и говори).
Опции по запросу
Сроки изготовления опций и их стоимость менеджер сообщает по запросу.
Цвет корпуса по RAL
Жёлтый, оранжевый, красный, синий и прочие цвета — под маркировку экстренных постов либо под фирменный стиль.
Трубка с PTT-кнопкой
Кнопка включает передачу голоса вручную; в зонах высокого шума это отсекает захват микрофоном фонового гула.
Дополнительный микрофон с шумоподавлением
Активный фильтр вынесен на отдельный чувствительный элемент и подавляет внешний шум до 75 дБ.
Дополнительная световая индикация
Светодиодная индикация вызова с выводом на отдельную линию — под удалённый мониторинг состояния.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный | ✓ |
| Кабель в сборе с разъёмом RJ11 | ✓ |
| Монтажные кронштейны с крепежом | ✓ |
| Паспорт | ✓ |
| Руководство по эксплуатации* | ✓ |
* Руководство по эксплуатации прилагается к каждым 10 (или менее) аппаратам, отгружаемым в один адрес.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Чем ТЛ1012 отличается от ТЛ1012-БН?По конструкции — ничем; отличие сводится к клавиатуре. У ТЛ1012 есть 12-кнопочный номеронабиратель (импульс / тон), тогда как ТЛ1012-БН — клавиатуры лишён: вызов диспетчера идёт по снятию трубки.
Можно ли установить ТЛ1012 во взрывоопасной зоне?Нет. Исполнение РН-1 (рудничное нормальное) допускает эксплуатацию лишь в общеобменных зонах шахт и рудников, которые не отнесены к опасным по газу или пыли. Под зоны 1, 2, 21, 22 предназначены взрывозащищённые аппараты КАДАММ серии ТЛ27xx-Ex (Exd, Exia).
Какой блок питания нужен?Не требуется. Аппарат питает сама телефонная линия напряжением 20–75 В — это стандартное напряжение АТС. Ток в режиме ожидания ≤ 0,2 А.
Совместим ли с цифровыми АТС (Avaya, Cisco, Mitel)?ТЛ1012 полностью аналоговый. К цифровым АТС он подключается лишь через аналоговые порты (FXS) либо шлюзы ATA. Когда в системе присутствует только IP-телефония, стоит взять SIP-аналог — ТЛ1116P или ТЛ3823P.
Сколько проживёт корпус на улице?Алюминиевый сплав с порошковой окраской и УФ-защитой рассчитан на 15+ лет службы в средней полосе и более чем на 10 лет в морских условиях (WF1). Средняя наработка на отказ внутренних компонентов составляет 30 000 часов.
Поставляется ли со склада в Москве?Уточняйте текущее наличие у менеджера: . Серый как стандартный цвет обычно имеется на складе, прочие цветовые исполнения делаются под заказ за 4–8 недель.
Есть ли антивандальная защита трубки?Да. Шнур бронирован стальной оплёткой, трубка отлита из ударопрочного полимера. Связка трубки с держателем рассчитана на попытки срыва.
Какие сертификаты есть на изделие?CE, FCC, RoHS, ISO 9001. По запросу предоставляются декларации соответствия техническому регламенту Таможенного союза и протоколы испытаний на IP, IK и виброустойчивость.
Гарантии и сервис
Гарантия
36 месяцев
Отсчитывается от даты ввода в эксплуатацию и не превышает 40 месяцев со дня отгрузки.
MTBF
30 000 часов
Средняя наработка на отказ втрое превосходит показатель стандартных всепогодных аппаратов.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
