КАДАММ (KADAMM) · Серия ТЛ3809
SIP 2.0 · 220V AC · Рупор до 110 дБ · Маяк 1 Гц / 360° · 15 клавиш нерж. IP67 · IP66/IP67 · IK10 · РН-1 · Алюминий
SIP 2.0 · 220V ACРупор 110 дБ · Маяк 1 Гц 360°IP66/IP67 · IK10 (20 Дж) · −40…+70°CАлюминий · РН-1 · 3×PG11
IP66/67
Степень защиты
IK10
20 Дж, удар
РН-1
Изоляция
110 дБ
Рупор (макс.)
1 Гц
Маяк 360°
10 000
часов MTTF
7 кг
Вес
О модели

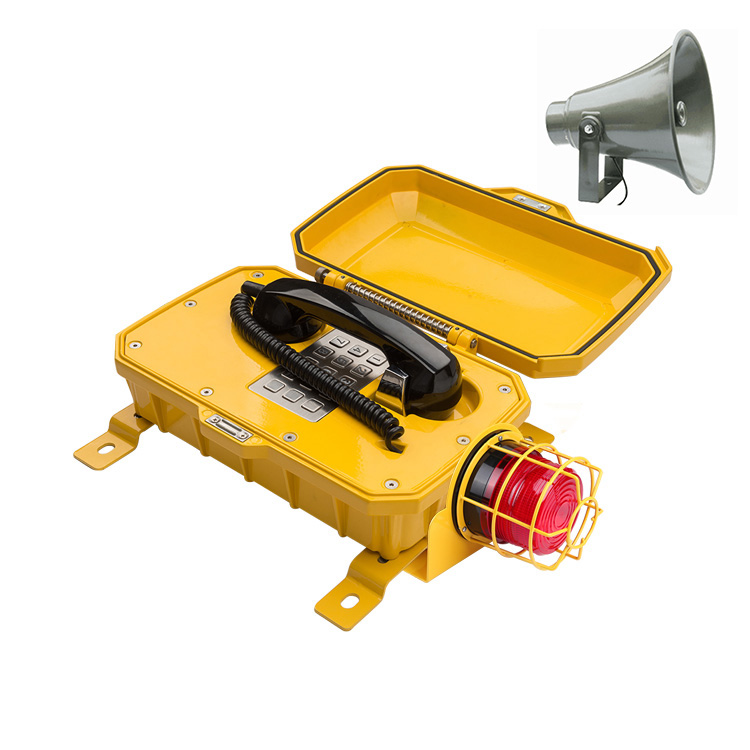

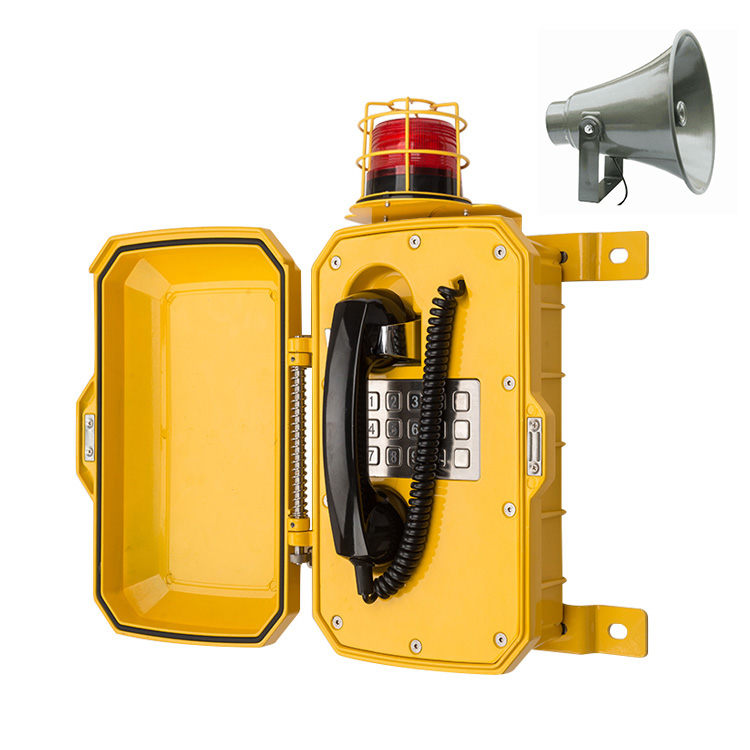

ТЛ3809 — промышленный IP-телефон всепогодного исполнения в алюминиевом корпусе, дополненный рупором до 110 дБ и световым маяком 1 Гц / 360°. Аппарат имеет сразу два уровня водозащиты — IP66 и IP67, то есть выдерживает и мощные струи воды, и кратковременное погружение до 1 метра. Клавиатура на 15 клавиш выполнена из нержавеющей стали и защищена по IP67.

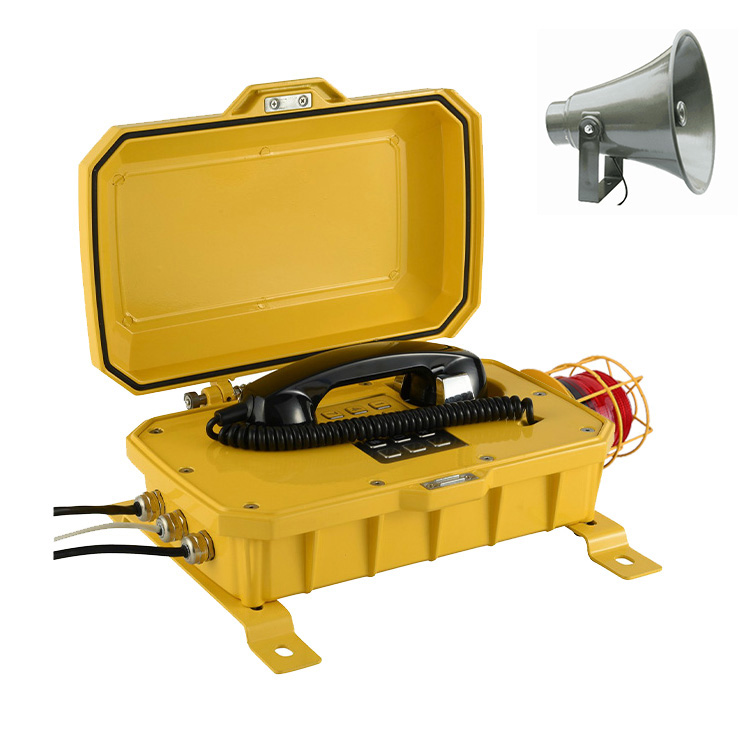

Корпус — литой алюминий с рёбрами жёсткости и защитной дверцей. Ударопрочность максимальная: IK10 (20 Дж). Питание 220/230V AC. Кабельных вводов PG11 три — под питание, Ethernet и рупор.
Внимание: рупорный громкоговоритель не входит в комплект и поставляется отдельно. Мощность оговаривается при заказе: 25 Вт (110 дБ) либо 15 Вт (107 дБ).
⚠ Рупор поставляется отдельно. Мощность указывается при заказе: 25 Вт (110 дБ) либо 15 Вт (107 дБ). Кабель рупора учтён в комплекте из 3 кабелей.
ТЛ3809 — исполнение с полным набором: клавиатура, рупор и световой маяк. Двойной уровень водозащиты IP66/IP67 больше не встречается ни в одной модели линейки. Назначение — тоннели, шахты, порты и морские объекты.
Функциональные возможности
- →Дублирование входящего вызова через рупор (110 дБ)
Входящий вызов сопровождается срабатыванием рупора. Мощность: 25 Вт (110 дБ) или 15 Вт (107 дБ). Поставляется отдельно. - →Память на 12 номеров
Запись ведётся в энергонезависимую память, поэтому снятие питания её не стирает. - →Кнопки А и В — прямой вызов одним нажатием
Кнопка А — оперативная связь (диспетчер), В — экстренная (охрана). Задаются в веб-интерфейсе. - →Вызов М0–М9 нажатием двух кнопок
10 номеров быстрого доступа. Программируются удалённо. - →Повтор последнего набранного номера (кнопка R)
- →Режим «День/Ночь»
Дневной режим — все вызовы на полной громкости. Ночной — громкость понижена либо вызов уходит дежурному. Переключение по расписанию либо вручную. - →Автонабор второго номера
Когда первый номер занят или не отвечает, набирается запасной. Время ожидания задаётся настройкой. - →Автоответ с настраиваемым временем
- →Режим «Не беспокоить»
- →Удалённая настройка через веб-интерфейс
SIP-аккаунт, номера памяти, кнопки А/В и расписание задаются в браузере, корпус вскрывать не нужно.
Технические характеристики
| Конструкция и защита | |
|---|---|
| Корпус | Алюминиевый сплав, литьё под высоким давлением, рёбра жёсткости, защитная дверца |
| Клавиатура | 15 клавиш, нержавеющая сталь, IP67 |
| Тип вызова | Ручной набор |
| Рупорный громкоговоритель | Поставляется отдельно (25 Вт / 15 Вт по выбору) |
| Световой маяк | 1 Гц, 360° (установлен сверху) |
| Степень защиты | IP66 и IP67 |
| Ударопрочность | IK10 (20 Дж) |
| Уровень изоляции | РН-1 (рудничное нормальное) |
| Кабельные вводы | 3 × PG11 |
| Габариты (В×Ш×Г) | 339 × 246 × 126 мм |
| Вес (без рупора) | ~7 кг |
| Цвет | Жёлтый (другие — по запросу) |
| Электропитание и климат | |
|---|---|
| Питание | 220/230V AC / 50 Гц |
| Ток ожидания | ≤ 0,2 А |
| Рабочая температура | −40…+70°C |
| Атмосферное давление | 80–110 кПа |
| Влажность | 95% (опц. до 98%) |
| MTTF | 10 000 часов |
| Время восстановления | не более 30 мин |
| Память номеров | Энергонезависимая |
| IP / SIP / Протоколы | |
|---|---|
| Интерфейс | 1 порт WAN 10/100Base-TX (RJ-45), Auto-MDIX, PoE |
| SIP | 2 аккаунта, SIP 2.0 (RFC 3261) |
| Кодеки | G.711, G.722, G.729 |
| Протоколы | IPv4, TCP, UDP, TFTP, RTP, RTCP, DHCP, SIP |
| Эхоподавление | G.167, G.168 |
| Настройка | Через веб-интерфейс, удалённо |
| Звук | |
|---|---|
| Уровень звонка (трубка) | ≥ 95 дБ / 1 м |
| Рупор 25 Вт (отдельно) | 110 дБ |
| Рупор 15 Вт (отдельно) | 107 дБ |
| Полоса частот | 250–3000 Гц |
| Шумоподавление | Усиленное |
| Крепление | Настенное, вертикальная поверхность |
Схема подключения
Схема подключения и органы управления ТЛ3809
Расшифровка стандартов
IP66 / IP67
IP66 отвечает за стойкость к мощным струям воды (брандспойт), IP67 — за погружение до 1 м на 30 мин. У ТЛ3809 действуют оба уровня сразу против струй, и против погружения.
IK10 (20 Дж)
Высший класс стойкости к ударам. Энергия 20 Дж эквивалентна падению груза 5 кг с высоты 40 см. Аппарат защищён от вандализма и от случайных ударов инструментом.
РН-1
Рудничное нормальное исполнение, 1-й класс. Допускается эксплуатация в рудниках и шахтах, не отнесённых к опасным по газу или пыли.
220/230V AC
Работает от обычной сети переменного тока, PoE-коммутатор не требуется. Подключение выполняется через кабельный ввод PG11 к распределительному щиту или розетке.
SIP 2.0 (RFC 3261)
Общепринятый стандарт IP-телефонии. Работает с АТС любого типа — Asterisk, 3CX, Cisco, Avaya, Yeastar, — без привязки к одному производителю оборудования.
Все исполнения серии ТЛ3809
| Параметр | ТЛ3809 ◀ | ТЛ3809-РС | ТЛ3809-БН | ТЛ3809-БНРС |
|---|---|---|---|---|
| Фото | | |  |  |
| Номеронабиратель | ✓ 15 клавиш, нерж. IP67 | ✓ 15 клавиш, нерж. IP67 | — накладка | — накладка |
| Тип вызова | Ручной набор | Ручной набор | Автовызов при снятии трубки | Автовызов при снятии трубки |
| Рупор (отдельно) | ✓ до 110 дБ | ✓ до 110 дБ | ✓ до 110 дБ | ✓ до 110 дБ |
| Световой маяк | ✓ 1 Гц, 360° | — (NL = без маяка) | ✓ 1 Гц, 360° | — (NL = без маяка) |
| Рек. применение | Порты, шахты, тоннели | Тихие зоны, тоннели | КПП + шумная зона | КПП, посты |
| Защита / питание | IP66/67 · 220V | IP66/67 · 220V | IP66/67 · 220V | IP66/67 · 220V |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Подсказка по суффиксам:
ТЛ3809 — клавиатура + рупор + маяк.
ТЛ3809-РС — клавиатура + рупор, без маяка (РС — без маяка).
ТЛ3809-БН — автовызов + рупор + маяк.
ТЛ3809-БНРС — автовызов + рупор, без маяка.
Где применяют ТЛ3809
Морской порт / нефтяная платформа
Благодаря IP67 аппарат функционирует при мощных волнах и частичном затоплении. Алюминий корпуса не корродирует в солевом тумане. Рупор 110 дБ пробивает сильный ветер на причале.
Горнодобывающая шахта
Исполнение РН-1 рассчитано на выработки, не отнесённых к опасным по газу или пыли. IP66/IP67 закрывает вопрос воды в подземных выработках. IK10 держит вибрацию буровых установок. Маяк заметен там, где освещение плохое.
Тоннель / метрополитен
Монтируется на аварийных постах тоннелей. При мойке тоннеля мощные струи не страшны благодаря IP66. Рупор 110 дБ слышно сквозь шум движущегося транспорта. Механические воздействия принимает на себя алюминиевый корпус.
Совместимость с IP-АТС
✓ Asterisk / FreePBX
✓ 3CX
✓ Cisco UCM
✓ Avaya
✓ Yeastar
✓ Panasonic
✓ MikoPBX
✓ Любая SIP 2.0
Требования: поддержка SIP 2.0 (RFC 3261). Электропитание 220/230V AC, поэтому PoE-коммутатор не требуется. Настройка выполняется в веб-интерфейсе телефона.
Дополнительные опции и варианты рупора
Рупор 25 Вт (110 дБ)Максимальная громкость. Поставляется отдельно.
🕑 Уточняйте у менеджера
Рупор 15 Вт (107 дБ)Компактный вариант.
🕑 Уточняйте у менеджера
Влажность до 98%Для объектов с особо высокой влажностью.
🕑 +5% к цене, срок +3 рабочих дня
Нестандартный цветЛюбой цвет по запросу.
🕑 Уточняйте срок и стоимость
Трубка с бронированным шнуромДля объектов с высокими механическими нагрузками.
🕑 Уточняйте у менеджера
Комплект поставки
| В комплект входит | |
|---|---|
| Аппарат телефонный ТЛ3809 | ✓ |
| Кабель Ethernet RJ-45 (в сборе) | ✓ |
| Кабель питания 220V (в сборе) | ✓ |
| Кабель рупора (в сборе) | ✓ |
| Монтажные кронштейны с крепежом | ✓ |
| Паспорт и руководство по эксплуатации | ✓ |
| Рупорный громкоговоритель | Поставляется отдельно |
Частые вопросы
В чём отличие -3809 от -3809-РС и -3809-БН от -3809-БНРС?+
Суффикс NL расшифровывается как No Light и указывает на отсутствие светового маяка. У ТЛ3809 и ТЛ3809-БН маяк 1 Гц стоит по умолчанию, а ТЛ3809-РС и ТЛ3809-БНРС идут без него. Рупором оснащены все четыре модели.
Рупор входит в комплект поставки?+
Нет. Рупорный громкоговоритель идёт отдельной позицией. Мощность оговаривается при заказе: 25 Вт (110 дБ) либо 15 Вт (107 дБ). Кабель рупора учтён в комплекте из 3 кабелей.
Какое питание нужно для подключения?+
Подводится питание 220/230V AC / 50 Гц через кабельный ввод PG11; кабель питания идёт в комплекте. PoE-коммутатор не нужен — достаточно подключения к сети 220V.
Совместим ли с нашей АТС?+
Аппарат работает с любой IP-АТС, поддерживающей SIP 2.0 (RFC 3261), — Asterisk, 3CX, Cisco UCM, Avaya, Yeastar, Panasonic и прочими. Все параметры задаются в веб-интерфейсе телефона.
Каков срок поставки?+
Складской запас в Москве охватывает все 4 модели серии ТЛ3809. Отгрузка по России — от 1 рабочего дня. Запасные части и ЗИП тоже держим на складе постоянно.
Гарантии и сервис
Гарантия
36 месяцев
До 40 мес. с даты отгрузки. CE, FCC, RoHS, ISO 9001.
Техподдержка
Ответ за 2 часа
ЗИП / Наличие
На складе
Доставка от 1 рабочего дня.
Документация
Паспорт + руководство
В комплекте.
* Производитель вправе изменять технические характеристики без уведомления. Рупор приобретается отдельно.
