КАДАММ (KADAMM) · Серия ТЛ78xx
Стационарный аппарат GSM 2G/3G/4G, рассчитанный на предельно жёсткие условия. Корпус — литой алюминиевый сплав с заклёпочным швом и защитной дверцей. Клавиатура на 15 кнопок с памятью быстрого набора и SOS. Защита IP68, ударопрочность IK10 (20 Дж), уровень изоляции РН-2 (рудничное повышенное). Питание 220 В либо 12 В.
GSM 2G/3G/4G
IP68 · IK10 (20 Дж)
РН-2 рудничное повышенное
15 кн. + память + SOS
Замена ТЛ3909
2G/3G/4G
Связь
IP68
Степень защиты
IK10
Ударопрочность 20 Дж
РН-2
Рудничное повышенное
>90 дБ
Громкость звонка
8 кг
Вес
О модели

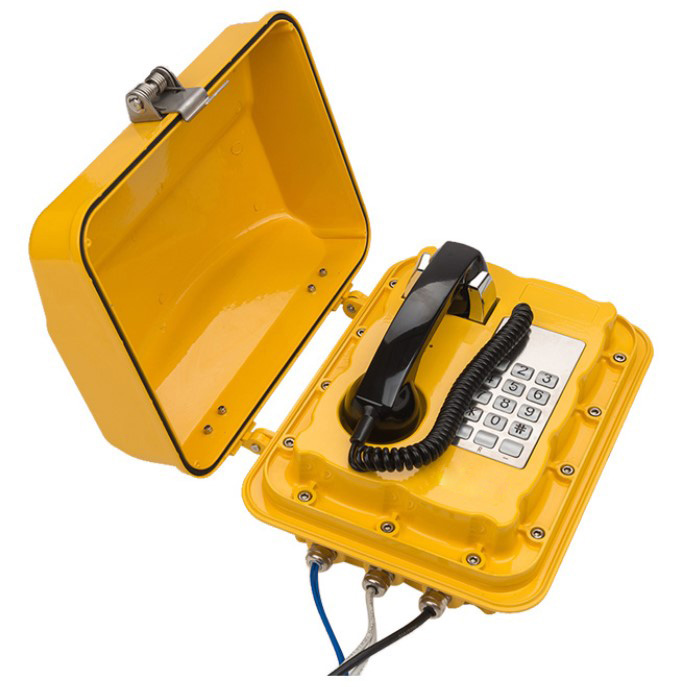

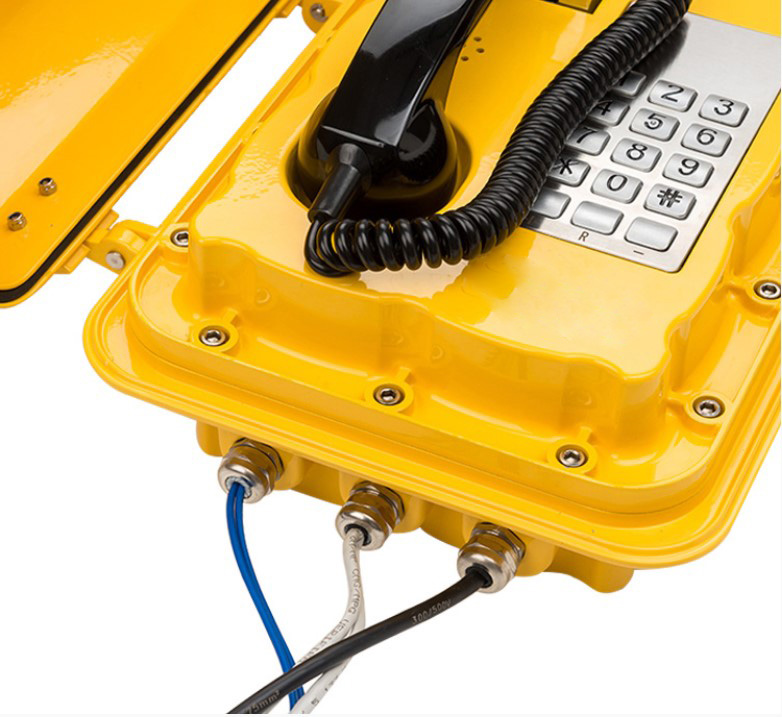

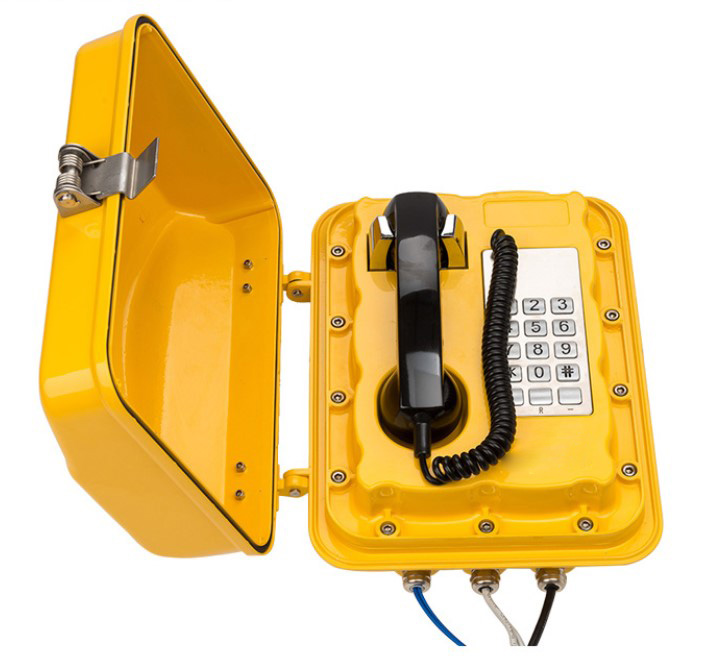

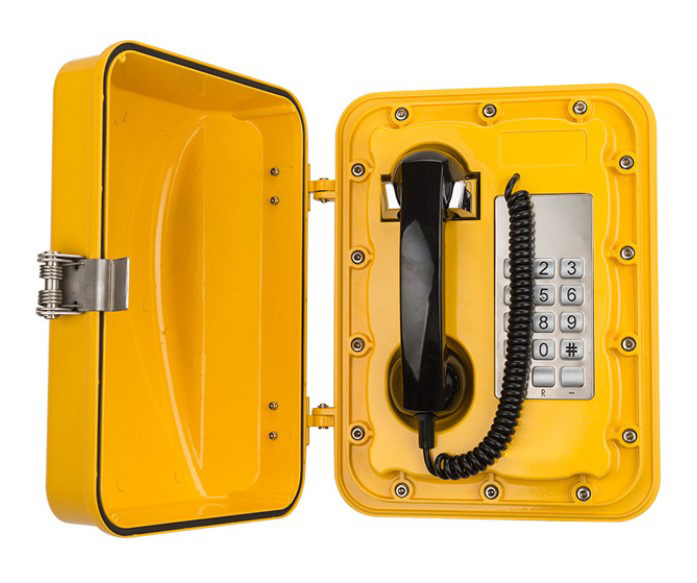

КАДАММ ТЛ7801-GSM — самый мощный GSM-телефон в линейке КАДАММ. Литой под давлением алюминиевый сплав с заклёпочным швом даёт максимальную защиту от влаги и пыли (IP68), а также от ударов (IK10 — 20 Дж). Уровень изоляции РН-2 (рудничное повышенное) — выше обычного РН-1 — допускает работу в шахтах, рудниках и подземных выработках с повышенными требованиями. Клавиатура полнофункциональная, на 15 кнопок: память быстрого набора, кнопка SOS, повтор и функциональные клавиши.
Доступна также версия БН — без номеронабирателя (вместо клавиатуры — накладка из нержавеющей стали). Там, где сигнал вызова дублируется светом, сверху ставится светодиодный проблесковый маячок. Модель пришла на замену ТЛ3909 — с обновлённой электроникой и расширенным функционалом.
Ключевые преимущества
IP68 + IK10 + РН-2 — для самых жёстких условий
Пыль не проникает вовсе, длительное погружение в воду аппарат переносит (IP68). По ударопрочности IK10 — держит удар 20 Дж. Исполнение РН-2 (рудничное повышенное) открывает применение в шахтах и рудниках.
GSM 2G/3G/4G + внешняя антенна
Работа во всех современных сотовых протоколах. Приём в зонах слабого сигнала обеспечивает внешняя антенна — для удалённых промышленных объектов это критично.
15 клавиш: память, SOS, повтор
Полноформатная клавиатура из нержавеющей стали (IP68): 12 цифровых клавиш, регулировка громкости, клавиша подтверждения и клавиша возврата. Сверх того — память быстрого набора, кнопка SOS и повторный набор последнего номера.
Громкость звонка > 90 дБ
По громкости звонка — один из лидеров линейки КАДАММ. Слышно в тяжёлой промышленности: в цехах, котельных, шахтах. Разборчивость голоса поднимает технология шумоподавления.
Питание 220 В или 12 В
Схема питания выбирается по месту: сеть 220 В для стационарных установок либо 12 В для удалённых постов с автономным или резервным питанием.
Версия БН без клавиатуры
По заказу аппарат выпускается в версии БН: номеронабиратель отсутствует, вместо клавиатуры установлена накладка из нержавеющей стали. Применяется в hot-line сценариях в самых тяжёлых условиях.
Что означают стандарты защиты
IP68
Пыль внутрь не проходит, длительное погружение в воду (как правило, на 1 м и более, на продолжительное время) не вредит. Самая жёсткая степень защиты стандарта IEC 60529.
IK10 (20 Дж)
Корпус держит удар стальной болванкой массой 5 кг, сброшенной с высоты 400 мм. Высшая ступень ударопрочности по стандарту IEC 62262.
РН-2
Рудничное повышенное исполнение. Аппарат допущен к применению в шахтах и подземных выработках с повышенными требованиями, если они не отнесены к категории особо опасных по газу или пыли.
GSM 2G/3G/4G
Работа во всех современных сотовых протоколах. Максимальное покрытие в любых регионах мира, голос HD-качества через 4G VoLTE.
Технические характеристики
| Связь и протоколы | |
|---|---|
| Тип аппарата | стационарный GSM/3G/4G |
| Протоколы связи | 2G / 3G / 4G |
| SIM-карта (стандарт) | Mini-SIM 25×15 мм |
| SIM (опционально) | Micro-SIM 15×12, Nano-SIM 12,3×8,8 мм |
| Антенна | внешняя |
| Шумоподавление | встроенное, технология снижения фонового шума |
| Громкость звонка | более 90 дБ |
| Голосовые функции | приём/исходящие, DTMF-набор, память |
| Корпус и защита | |
|---|---|
| Материал корпуса | литой под давлением алюминиевый сплав |
| Конструкция | заклёпочный шов |
| Защитная дверца | есть |
| Степень защиты | IP68 |
| Ударопрочность | IK10 (20 Дж) |
| Уровень изоляции | РН-2 (рудничное повышенное) |
| Клавиатура | нержавеющая сталь, IP68 |
| Способ установки | настенный |
| Функционал клавиатуры | |
|---|---|
| Общее количество клавиш | 15 (полноформатная) |
| Цифровые клавиши | 0–9, *, # — 12 шт. |
| Функциональные | «+», «−», подтверждение, возврат |
| Память быстрого набора | есть |
| Кнопка SOS | есть |
| Повторный набор | есть |
| Версия БН | без клавиатуры, накладка из нержавейки |
| Световой маячок (опц.) | светодиодный, частота мигания 1 Гц |
| Питание и габариты | |
|---|---|
| Питание | от сети 220 В переменного или 12 В постоянного |
| Вес аппарата (прибл.) | 8 кг |
| Цвет (стандарт) | жёлтый |
| Доступные цвета | по желанию заказчика |
| Установка | настенная |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Гарантия | по согласованию |
| Замена для | ТЛ3909 (снят с производства) |
IP-протоколы и кодеки
GSM 2G
UMTS 3G
LTE 4G
Голосовые вызовы
SMS
DTMF-сигнализация
Mini-SIM 25×15 мм
Micro-SIM 15×12 мм (опц.)
Nano-SIM 12,3×8,8 мм (опц.)
Сравнение с похожими моделями
ТЛ7801-GSM — флагманская модель GSM-линейки КАДАММ для жёстких условий. Ниже приведено сравнение с прочими моделями серии.
| Параметр | ТЛ7801-GSM ◀ | ТЛ7601-GSM | ТЛ7602-GSM | ТЛ7204-GSM |
|---|---|---|---|---|
| Фото | |  |  |  |
| Связь | GSM 2G/3G/4G | GSM 2G/3G/4G | GSM 2G/3G | GSM 2G/3G |
| Тип | С клавиатурой / БН | С клавиатурой + ЖК | Hot-line с дверцей | Hot-line с дверцей |
| Клавиш | 15 (+ память, SOS, повтор) | 16 (12+4 F) | Нет (дверца) | Нет (дверца) |
| Корпус | Литой алюминий + заклёпки | Прокатанная сталь | Литой алюминий + нержавейка | Инженерный пластик |
| Степень защиты | IP68 | IP65 | IP66/IP67 | IP65 |
| Ударопрочность | IK10 (20 Дж) | — | Высокая | IK9 (10 Дж) |
| Уровень изоляции | РН-2 | — | — | РН-1 |
| Звонок | > 90 дБ | — | > 80 дБ | > 90 дБ |
| Антенна | Внешняя | Встроенная | Внешняя | Внутр. или внешн. |
| Вес | 8 кг | — | 6 кг | 2 кг |
| Применение | Тяжёлая промышленность, шахты | Универсальное | Экстренная связь | Экстренная связь, бюджет |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ7801-GSMУсловия эксплуатации жёсткие: рудники, шахты, тяжёлая промышленность, морские объекты
Требуется максимальная защита — IP68 + IK10 + РН-2
Нужна полноформатная клавиатура с памятью и SOS
Звонок должен звучать максимально громко (более 90 дБ)
Допустима установка светодиодного проблескового маячка
Требуется максимальная защита — IP68 + IK10 + РН-2
Нужна полноформатная клавиатура с памятью и SOS
Звонок должен звучать максимально громко (более 90 дБ)
Допустима установка светодиодного проблескового маячка
Области применения
Шахты и подземные выработки
Уровень изоляции РН-2 (рудничное повышенное) открывает применение в шахтах с повышенными требованиями. Там, где обычные GSM-аппараты запрещены, ТЛ7801-GSM работает.
Тяжёлая промышленность
Нефтехимические заводы, металлургические комбинаты, ГОКи. Сочетание IP68 и IK10 держит самые жёсткие условия эксплуатации без потери надёжности.
Морские объекты и порты
Эстакады, причалы, плавучие платформы. От волн, мощных струй и кратковременного погружения защищает IP68. Литой алюминий с заклёпочным швом противостоит коррозии.
Карьеры и горные разработки
Обогатительные фабрики, открытые карьеры. Пыль, влага, удары и удалённость от инфраструктуры разом — типовое применение этой модели.
Нефтегазовые промыслы
Газоперерабатывающие установки, удалённые скважины. GSM-связь работает без проводной телефонии, а IP68 и IK10 переносят любые условия.
Атомные и гидро-электростанции
Насосные станции, машинные залы, удалённые узлы. Резервный канал связи на случай отказа основной системы. Безопасность в особых зонах обеспечивает РН-2.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность. Вес большой (8 кг) — работайте вдвоём.
- 2Приготовьте SIM-карту нужного оператора с поддержкой 4G/3G/2G.
- 3Установите SIM-карту в слот аппарата.
- 4Смонтируйте внешнюю антенну, выбрав точку с наилучшим приёмом сотового сигнала.
- 5Разметьте крепёжные отверстия. Основание должно быть надёжным — учитывайте вес аппарата.
- 6Смонтируйте аппарат на вертикальной поверхности с помощью монтажного комплекта.
- 7Подведите питание 220 В либо 12 В DC — по варианту поставки.
- 8Подайте питание. Дождитесь регистрации в сети и проверьте клавиатуру, память быстрого набора и кнопку SOS. Номера прописываются через сервисный режим.
Опции по запросу
Цены и сроки изготовления опций уточняйте у менеджера.
Версия БН — без клавиатуры
Клавиатуру заменяет накладка из нержавеющей стали. Применяется в hot-line сценариях на критически важных объектах.
Светодиодный проблесковый маячок
Монтируется сверху корпуса и дублирует входящий вызов светом. Частота мигания 1 Гц. Полезен в шумных производственных зонах.
Micro-SIM или Nano-SIM
В стандарте — Mini-SIM. Опционально слоты под Micro-SIM либо Nano-SIM. Указывается при заказе.
Запасные части и ЗИП
В наличии запасные трубки, антенны, кабели и накладки. Для крупных установок комплект ЗИП формируется по договору.
Цвет корпуса по запросу
Базовый цвет — жёлтый. По запросу — синий, красный, серый, оранжевый и прочие цвета RAL.
Комплект поставки
| Позиция | В комплекте |
|---|---|
| Аппарат телефонный (8 кг) | ✓ |
| Внешняя антенна | ✓ |
| Кабель питания | ✓ |
| Монтажный комплект | ✓ |
| Аксессуары на складе (запасные) | опция |
| Паспорт / Руководство* | ✓ |
* Руководство и инструкция выдаются на каждые 10 или менее аппаратов в один адрес. SIM-карта в комплект не входит.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
Чем ТЛ7801-GSM отличается от ТЛ3909?Это модель, пришедшая на замену. ТЛ3909 предыдущего поколения (GSM/3G/4G) снят с производства. У ТЛ7801-GSM защита выше (IP68 вместо IP65, IK10 вместо IK9, РН-2 вместо РН-1), звонок громче, электроника обновлена, добавлена опция SOS. Старые установки меняйте на ТЛ7801-GSM.
Что такое РН-2?Уровень изоляции «рудничное повышенное» — на ступень выше обычного РН-1 (рудничное нормальное). Допускает работу в шахтах и подземных выработках с повышенными требованиями к электробезопасности, не отнесённых к категории особо опасных по газу или пыли. Для горных предприятий это существенно: обычным GSM-телефонам там не место, а ТЛ7801-GSM разрешён.
Что входит в память быстрого набора?Часто используемые номера записываются в несколько ячеек памяти. Удержание соответствующей клавиши запускает автоматический набор записанного номера. Удобно для типовых адресатов: диспетчер, охрана, дежурный.
Как работает кнопка SOS?Отдельная клавиша для быстрой связи с экстренной службой или диспетчерским пунктом. Номер (один или несколько) записывается через сервисный режим. По нажатию аппарат набирает первый из записанных номеров.
Что показывает версия БН без клавиатуры?Клавиатура в этой версии заменена накладкой из нержавеющей стали. Такое исполнение служит для hot-line сценариев: произвольный номер набрать нельзя, доступен только запрограммированный. Удобно для постов экстренной связи в опасных зонах.
Подходит ли для морской установки?Да: длительное погружение в воду IP68 выдерживает. Литой алюминий с заклёпочным швом не корродирует от солевого тумана. Это как раз одно из типовых применений модели — эстакады, причалы, плавучие платформы.
Какая антенна и можно ли её удлинить?Стандартно антенна внешняя, на корпусе. Если точка установки попадает в зону слабого сигнала, антенну выносят на возвышенное место (скажем, на крышу здания) удлинительным кабелем.
Можно ли использовать в холодном климате?Материалы и уровень изоляции рассчитаны на широкий температурный диапазон. Параметры под конкретные условия уточняйте у менеджера.
Гарантии и сервис
Гарантия
По согласованию
Согласуется при заказе. Сервисный ЗИП есть на складе.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
