КАДАММ (KADAMM) · Серия ТЛ40xx
Промышленный аппарат с 12-кнопочной клавиатурой из цинкового сплава в нержавеющем корпусе AISI 304. Трубка антивандальная, шнур бронированный, держатель магнитогерконовый. Защита IP54 (опц. IP65), набор DTMF, питание от телефонной линии 48 В. Выпускается в двух исполнениях — аналоговом (ТЛ4030) и SIP (ТЛ4030-IP).
Аналог + SIP · две версии
Нержавейка AISI 304
12 кнопок цинковый сплав
IP54 (опц. IP65) · IK9
−40…+70 °C
DTMF
Тональный набор
AISI 304
Нержавейка
IP54
Защита (опц. IP65)
IK9
Ударопрочность
3,5 кг
Вес
10 000 ч
MTBF
О модели

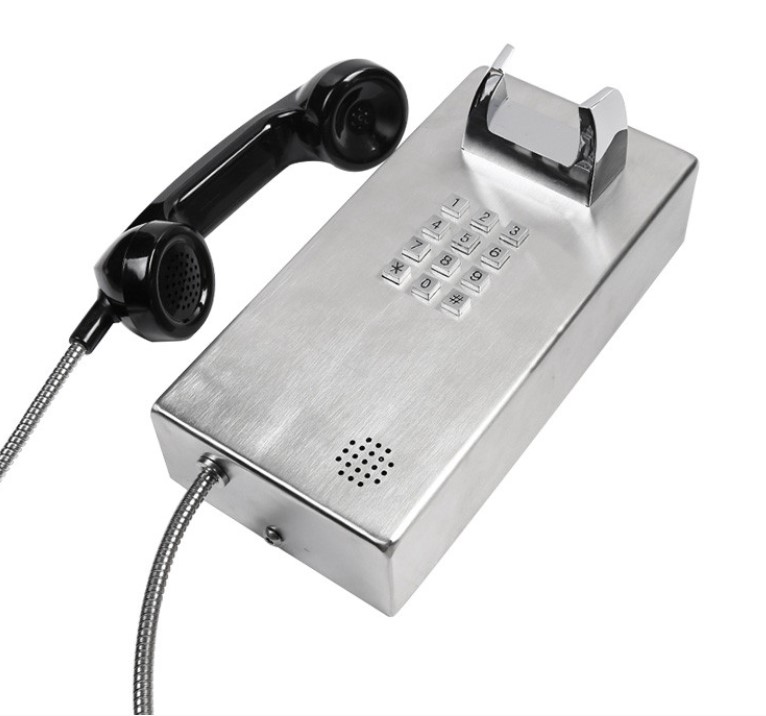

КАДАММ ТЛ4030 — промышленный антивандальный телефон, корпус которого выполнен из нержавеющей стали AISI 304. Клавиатура полноценная, 12-кнопочная, из цинкового сплава — набирается любой номер. Трубка антивандальная с бронированным шнуром, держатель магнитогерконовый. Набор тоновый, DTMF; питание идёт от стандартной телефонной линии 48 В (20–75 В). Защита по классу IP54 (опционально IP65), ударопрочность IK9.
Две версии одной модели — аналоговая и IP. Аналоговое исполнение ТЛ4030 предназначено для классической телефонии и аналоговых АТС. ТЛ4030-IP — SIP-версия под IP-телефонию (кодеки SIP 2.0, питание PoE). Габариты, конструкция, клавиатура и материалы совпадают, отличается только сетевая часть. Детали — в блоке «Варианты исполнения» ниже.
Ключевые преимущества

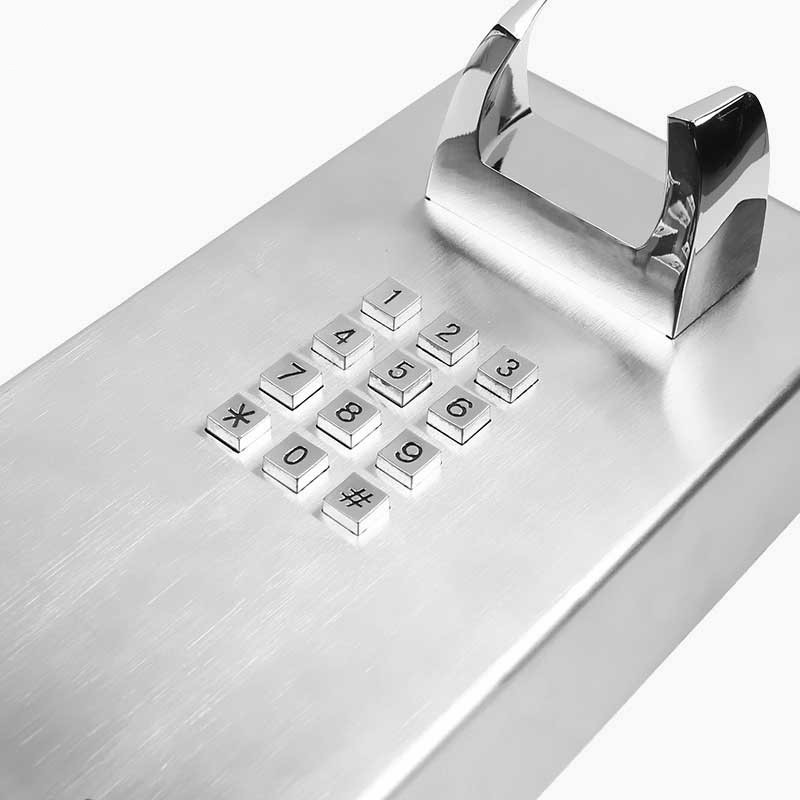

12-кнопочная клавиатура из цинкового сплава
Цифровой набор в полном объёме: 0–9, *, #. Литые клавиши из цинка не залипают при загрязнении, не пропускают влагу внутрь клавиатурного модуля и стойки к ударам.
Корпус из нержавейки AISI 304
Коррозии не подвержена, не магнитится. Материал стандартен для медицинской, фармацевтической и пищевой промышленности. Поверхность гладкая, что допускает санитарную мойку любыми реагентами.

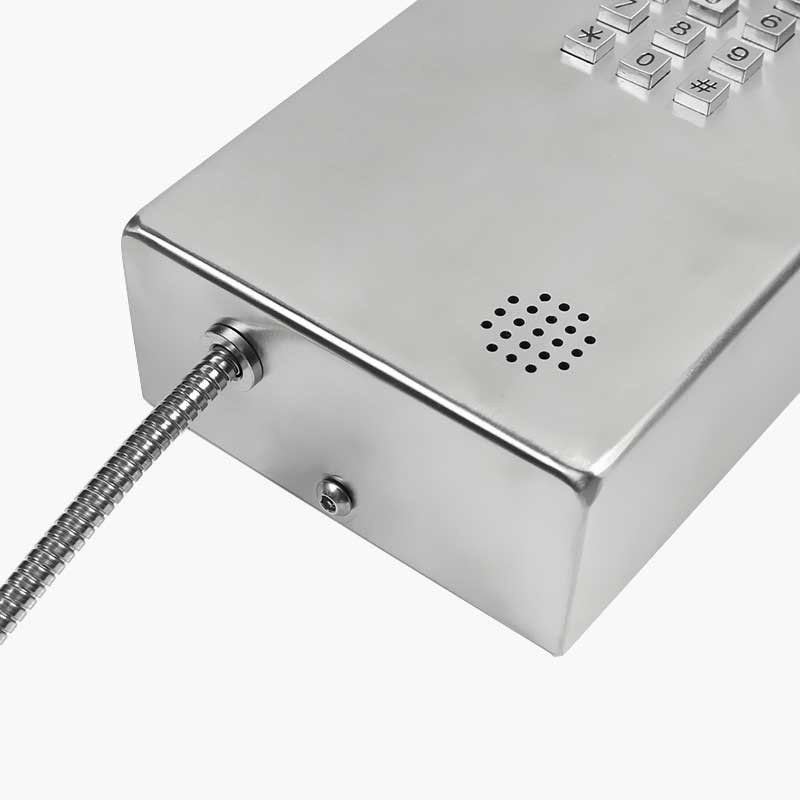

Антивандальная трубка с бронерукавом
Трубка усиленной конструкции и бронированный шнур из плетёной стали противостоят попыткам перерезания. Решение для общественных мест, где риск вандализма высок.
IP54 базово, IP65 опционально
В базовом исполнении обеспечена защита от пыли и брызг воды (IP54). По запросу поставляется IP65 — полная защита от пыли и струй воды, для уличного монтажа под навесом.
Питание от телефонной линии 48 В
Отдельный блок питания не требуется: аппарат питается от стандартной пары 48 В (диапазон 20–75 В). Работает с любой аналоговой АТС или мини-АТС.
Магнитогерконовый держатель трубки
Датчик бесконтактный, износу не подвержен. Ресурс — миллионы циклов снятия и установки трубки.
Что означают стандарты защиты
IP54 / IP65
В базе — защита от пыли и от брызг воды с любых направлений (IP54). Опционально — полная защита от пыли и от струй воды (IP65) для уличного монтажа под навесом.
IK9 (10 Дж)
Удар стальной болванкой массой 5 кг с высоты 200 мм трубка и корпус выдерживают. Этого достаточно для общественных мест и производственных цехов.
DTMF
Набор номера тональный — стандарт для всех современных АТС. Работает с переадресацией, конференц-связью и голосовыми меню (IVR).
WF1
Антикоррозионная защита лёгкого исполнения. Подходит для слабоагрессивных и прибрежных сред (влажность 95%, солевой туман).
Технические характеристики
| Основные параметры | |
|---|---|
| Тип аппарата | антивандальный с клавиатурой |
| Режим связи (ТЛ4030) | аналоговый |
| Режим связи (ТЛ4030-IP) | IP (SIP) |
| Способ набора | тоновый (DTMF) |
| Клавиатура | 12 кнопок из цинкового сплава |
| Питание | от телефонной линии 48 В (20–75 В) |
| Громкость звонка (1 м) | не менее 80 дБ (A) |
| Ток в режиме ожидания | не более 0,1 А |
| Защита и климат | |
|---|---|
| Степень защиты корпуса | IP54 (опционально IP65) |
| Ударопрочность | IK9 (10 Дж) |
| Материал корпуса | нержавеющая сталь AISI 304 |
| Шнур трубки | бронированный, антивандальный |
| Степень коррозии | WF1 |
| Температура эксплуатации | от −40 до +70 °C |
| Атмосферное давление | от 80 до 110 кПа |
| Относительная влажность | до 95 % |
| Подключение | |
|---|---|
| Подключение (ТЛ4030) | телефонный кабель RJ11 (в комплекте) |
| Подключение (ТЛ4030-IP) | Ethernet кабель RJ45, PoE 802.3af |
| Полоса частот микрофона | 250–3000 Гц (аналог) |
| Кабельный ввод | PG11 |
| Крепление | к вертикальной поверхности |
| Совместимость АТС (аналог) | любая аналоговая АТС с DTMF |
| Совместимость АТС (IP) | Asterisk, FreePBX, 3CX, Cisco, Avaya и др. |
| Цвет | натуральная нержавейка (опц. жёлтый, красный) |
| Габариты и надёжность | |
|---|---|
| Габариты (В×Ш×Г) | 287,5 × 135 × 75 (131,5) мм |
| Установочные размеры | 270 × 132 мм |
| Размер упаковки | 530 × 350 × 350 мм |
| Вес аппарата (прибл.) | 3,5 кг |
| Среднее время безотказной работы | 10 000 часов |
| Сертификация | CE, FCC, RoHS, ISO 9001 |
| Гарантия | 36 месяцев со дня ввода |
| Производитель | КАДАММ |
Сравнение с похожими моделями
ТЛ4030 / 4030-IP — универсальные аппараты с клавиатурой в антивандальном исполнении. Далее — отличия от соседей по линейке и от IP-родственников в других сериях.
| Параметр | ТЛ4030 ◀ | ТЛ4030-IP | ТЛ4032 | ТЛ3045 |
|---|---|---|---|---|
| Фото | |  |  | — |
| Связь | Аналоговая | IP (SIP) | Аналоговая | IP (SIP) |
| Клавиатура | 12 кнопок | 12 кнопок | 12 кнопок | 12 кнопок |
| Материал клавиш | Цинковый сплав | Цинковый сплав | Хромированный металл | Цинковый сплав |
| Корпус | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 | Нержавейка AISI 304 |
| Степень защиты | IP54 (опц. IP65) | IP54 (опц. IP65) | IP54 | IP54 (опц. IP65) |
| Габариты | 287,5×135×75 мм | 287,5×135×75 мм | 150×110×45 мм | 165×110×45 мм |
| Вес | 3,5 кг | 3,5 кг | 2 кг | 2 кг |
| Питание | От линии 48 В | PoE / DC 12 В | От линии | PoE / DC 12 В |
| MTBF | 10 000 ч | 10 000 ч | — | 10 000 ч |
| Цвета (опционально) | Жёлтый, красный | Жёлтый, красный | Жёлтый, красный, серый | По запросу |
| Карточка | Текущая | Смотреть → | Смотреть → | Смотреть → |
Когда выбирать именно ТЛ4030 / 4030-IPТребуется крупный антивандальный аппарат под интенсивную нагрузку (проходные, общественные посты)
Санитарные требования диктуют нержавейку AISI 304 (фармацевтика, пищевая, мед.)
Нужен выбор между аналоговой и SIP-версией под уже имеющуюся инфраструктуру
Компактнее — ТЛ4032; меньший корпус с IP — ТЛ3045
Санитарные требования диктуют нержавейку AISI 304 (фармацевтика, пищевая, мед.)
Нужен выбор между аналоговой и SIP-версией под уже имеющуюся инфраструктуру
Компактнее — ТЛ4032; меньший корпус с IP — ТЛ3045
Области применения
Общественные посты связи
КПП, парковки, точки информации, ресепшены. Любые номера набираются полностью, а антивандальная конструкция рассчитана на интенсивную эксплуатацию.
Медицинские учреждения
Лаборатории, регистратуры, ординаторские, палаты. Санитарная обработка любыми реагентами допускается благодаря AISI 304. Уместен в зонах с повышенными гигиеническими требованиями.
Пищевые производства
Кондитерские, мясоперерабатывающие, молочные предприятия. Коррозия отсутствует, поверхности гладкие, мойка простая.
Транспортные узлы
Метрополитен, аэропорты, вокзалы. Служебная связь персонала и информационные точки для пассажиров. Интенсивную эксплуатацию антивандальный корпус переносит.
Промышленные предприятия
Погрузочные зоны, склады, цеха. Питание от стандартной АТС; для современных сетей доступно IP-исполнение.
Образовательные учреждения
Общежития, ВУЗы, школы. Точки связи у входов, в коридорах и общественных зонах. Корпус антивандальный, под интенсивную эксплуатацию.
Монтаж и настройка
- 1Вскройте упаковку, сверьте комплектность. Уточните версию: ТЛ4030 (аналог) либо ТЛ4030-IP.
- 2Подготовьте АТС или SIP-сервер заранее: заведите под этот аппарат абонентскую линию либо SIP-аккаунт.
- 3Нанесите разметку 4 крепёжных отверстий по установочным размерам 270 × 132 мм. Трубку обычно размещают на высоте 1400–1500 мм от пола.
- 4Смонтируйте аппарат на вертикальной поверхности, используя монтажный комплект из упаковки.
- 5Введите кабель через гермоввод PG11: аналоговой версии нужен телефонный кабель RJ11, IP-версии — Ethernet RJ45.
- 6Затяните гермоввод. Убедитесь, что кабель не натянут и оставлена монтажная петля с запасом 100–150 мм.
- 7Подключите линию либо подайте питание. В случае IP аппарат получит адрес по DHCP и зарегистрирует SIP-аккаунты.
- 8Проверьте работу: снимите трубку, дождитесь сигнала и наберите тестовый номер. Оцените слышимость и громкость в обе стороны.
Опции по запросу
Стоимость опций и сроки их изготовления уточняйте у менеджера.
Исполнение IP65
Полная защита от пыли и от струй воды с любого направления. Для уличного монтажа под небольшим козырьком.
Трубка с PTT-кнопкой
Кнопка «нажми и говори» включает передачу голоса. Полезна там, где фоновый шум высок.
Дополнительный микрофон с шумоподавлением
Активный фильтр для помещений с высоким шумом. Фоновый шум снижается на 15–20 дБ.
Цвет корпуса по запросу
Базовый вариант — натуральная нержавейка. По запросу — красный, жёлтый или иные цвета RAL. Поставка занимает 4–8 недель.
Версия ТЛ4030-IP (SIP-исполнение)
См. ТЛ4030-IP — конструкция и габариты те же, но телефония SIP, а питание PoE или DC 12 В.
Комплект поставки
| Позиция | PoE | DC 12В |
|---|---|---|
| Аппарат телефонный | ✓ | ✓ |
| Кабель в сборе с RJ11 (для ТЛ4030) | ✓ | — |
| Ethernet-кабель RJ45 (для ТЛ4030-IP) | — | ✓ |
| Монтажный комплект | ✓ | ✓ |
| Паспорт | ✓ | ✓ |
| Руководство по эксплуатации* | ✓ | ✓ |
* Одно руководство приходится на каждые 10 или менее аппаратов, отгружаемых в один адрес.
Сертификация
CE
FCC
RoHS
ISO 9001
Частые вопросы
В чём разница между ТЛ4030 и ТЛ4030-IP?Различия только в сетевой части. ТЛ4030 — аналоговое исполнение с DTMF-набором и питанием от телефонной линии. ТЛ4030-IP — SIP-аппарат (RFC3261) с питанием PoE 802.3af либо DC 12 В. Габариты, корпус, трубка, клавиатура и материалы одинаковы. Выбирают по инфраструктуре объекта — аналоговая АТС или IP-телефония.
Можно ли подключить ТЛ4030 к SIP-АТС?Исключительно через ATA-шлюз (Analog Telephone Adapter). Схема рабочая, но громоздкая. Когда инфраструктура изначально построена на IP, берите сразу ТЛ4030-IP.
Какие функциональные особенности клавиатуры?Клавиатура из цинкового сплава на 12 стандартных кнопок (0–9, *, #). Набор стандартный тоновый, DTMF — совместим с переадресацией, конференц-связью и голосовыми меню (IVR) на стороне АТС.
Какие цвета доступны?Базовый цвет — натуральная нержавейка. По запросу доступны жёлтый (лучше заметен), красный (экстренная связь) либо любой цвет RAL. Цветовые исполнения поставляются за 4–8 недель.
Подходит ли для уличной установки?С базовой защитой IP54 — внутри помещений либо под навесом. Открытая уличная установка требует версии IP65. В жёстких условиях (нефтехимия, порты) предпочтительнее всепогодные модели в литом алюминии (1830/1840).
Чем ТЛ4030 отличается от ТЛ4032?ТЛ4032 — компактнее (150×110×45 мм, 2 кг), с хромированной клавиатурой. У ТЛ4030 габариты крупнее (287,5×135×75 мм, 3,5 кг), клавиатура цинковая. Для нишевого монтажа вес и габариты ТЛ4032 удобнее.
Можно ли установить трубку с PTT-кнопкой?Да, такая опция есть. Кнопка PTT («нажми и говори») включает передачу голоса только на время нажатия. Это выручает в зонах высокого фонового шума, где непрерывно работающий микрофон собирал бы помехи.
Какая громкость звонка?На расстоянии 1 м — не менее 80 дБ (A). Такой уровень различим при среднем шумовом фоне (офис, улица, цех с лёгкой техникой). Если производство очень шумное, стоит рассмотреть модели со встроенным громкоговорителем.
Гарантии и сервис
Гарантия
36 месяцев
Со дня ввода в эксплуатацию, но не более 40 месяцев со дня отгрузки.
MTBF
10 000 часов
Средняя продолжительность безотказной работы при нормальной эксплуатации.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
