Зонды СВЧ измерительные (для пластин) KADAMM ЗИ

Name: Зонды СВЧ измерительные (для пластин) KADAMM ЗИ
Brand: КАДАММ
SKU: KADAMM ЗИ

Производитель:КАДАММ

Артикул: KADAMM ЗИ

Техническое описание серии KADAMM ЗИ

Каталог KADAMM «СВЧ-компоненты»

Количество

Отправить заявку

KADAMM · Измерительные зонды

Серия KADAMM ЗИ: 24 модели, до 67 ГГц, соединители 1,85 мм.

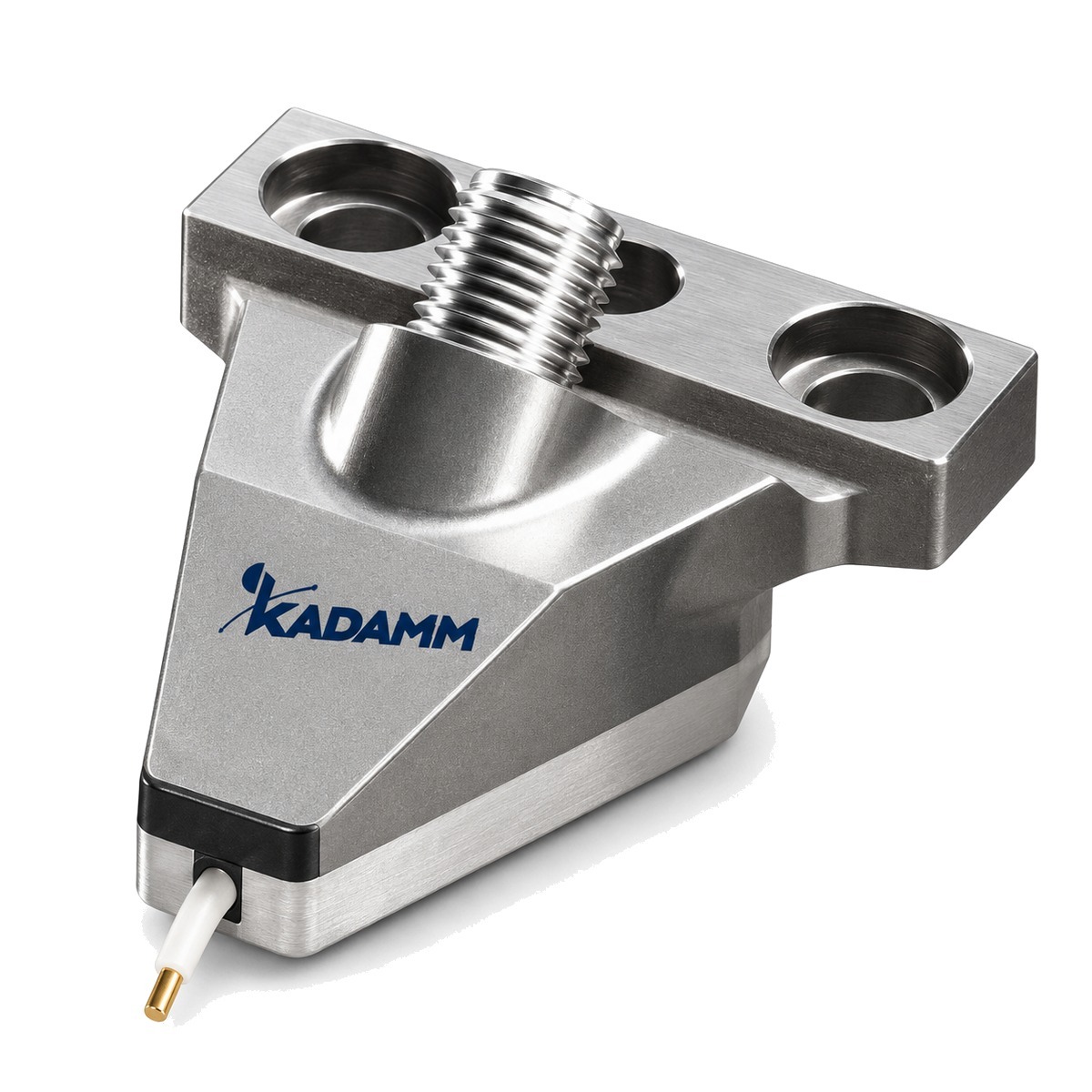

Зонды СВЧ измерительные (для пластин) KADAMM ЗИ

до 67 ГГц

Диапазон частот

Моделей в серии

1,85 мм

Соединитель

О серии

Измерительные зонды серии ЗИ снимают поле вблизи излучателя или сигнал на контактной площадке. В серии ЗИ — 24 модели, общий диапазон до 67 ГГц, соединители 1,85 мм.

По моделям KADAMM ЗИ: вносимые потери от 0,8 до 1,4 дБ; КСВН от 1,45 до 1,5; мощность от 4 до 6 Вт. Модели внутри серии ЗИ отличаются параметрами: частоты, мощность, потери, КСВН, соединители, шаг зонда. Общее для всех моделей ЗИ: исполнение — GSG; способ монтажа — 45°; материал — бериллиевая бронза.

Где применяют KADAMM ЗИ: сканеры ближнего поля; измерения на пластинах; отладка антенн. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ЗИ.

На что смотреть при подборе

Диапазон до 67 ГГцВесь диапазон серии ЗИ закрывают разные исполнения — полоса у каждого своя.

ЧастотыВыбирая модель ЗИ, сверьте её полосу с крайними частотами вашей системы.

МощностьСверьте мощность передатчика с допустимой для выбранной модели ЗИ.

ПотериНа высоких частотах потери ЗИ растут: сравнивайте их на верхней частоте тракта.

КСВНДля измерительных трактов берите исполнения ЗИ с наименьшим КСВН.

СоединителиСоединитель модели ЗИ подбирают под ответную часть тракта, чтобы обойтись без лишних переходников.

Технические характеристики

Общие характеристики серии

Параметр	Значение
Исполнение	GSG
Способ монтажа	45°
Материал	бериллиевая бронза

Исполнения серии

Артикул	Частоты, ГГц	Мощность, Вт	Потери, дБ	КСВН	Соединитель	Шаг зонда, мкм	Размер наконечника, мкм
KADAMM ЗИ-40-GSG-100-25-45-C	0–40	6	0,8	1,45	2,92 мм	100	25
KADAMM ЗИ-40-GSG-100-50-45-C	0–40	6	0,8	1,45	2,92 мм	100	50
KADAMM ЗИ-40-GSG-150-25-45-C	0–40	6	0,8	1,45	2,92 мм	150	25
KADAMM ЗИ-40-GSG-150-50-45-C	0–40	6	0,8	1,45	2,92 мм	150	50
KADAMM ЗИ-40-GSG-200-25-45-C	0–40	6	0,8	1,45	2,92 мм	200	25
KADAMM ЗИ-40-GSG-200-50-45-C	0–40	6	0,8	1,45	2,92 мм	200	50
KADAMM ЗИ-40-GSG-250-25-45-C	0–40	6	0,8	1,45	2,92 мм	250	25
KADAMM ЗИ-40-GSG-250-50-45-C	0–40	6	0,8	1,45	2,92 мм	250	50
KADAMM ЗИ-50-GSG-100-25-45-C	0–50	5	1,2	1,5	2,4 мм	100	25
KADAMM ЗИ-50-GSG-100-50-45-C	0–50	5	1,2	1,5	2,4 мм	100	50
KADAMM ЗИ-50-GSG-150-25-45-C	0–50	5	1,2	1,5	2,4 мм	150	25
KADAMM ЗИ-50-GSG-150-50-45-C	0–50	5	1,2	1,5	2,4 мм	150	50
KADAMM ЗИ-50-GSG-200-25-45-C	0–50	5	1,2	1,5	2,4 мм	200	25
KADAMM ЗИ-50-GSG-200-50-45-C	0–50	5	1,2	1,5	2,4 мм	200	50
KADAMM ЗИ-50-GSG-250-25-45-C	0–50	5	1,2	1,5	2,4 мм	250	25
KADAMM ЗИ-50-GSG-250-50-45-C	0–50	5	1,2	1,5	2,4 мм	250	50
KADAMM ЗИ-67-GSG-100-25-45-C	0–67	4	1,4	1,5	1,85 мм	100	25
KADAMM ЗИ-67-GSG-100-50-45-C	0–67	4	1,4	1,5	1,85 мм	100	50
KADAMM ЗИ-67-GSG-150-25-45-C	0–67	4	1,4	1,5	1,85 мм	150	25
KADAMM ЗИ-67-GSG-150-50-45-C	0–67	4	1,4	1,5	1,85 мм	150	50
KADAMM ЗИ-67-GSG-200-25-45-C	0–67	4	1,4	1,5	1,85 мм	200	25
KADAMM ЗИ-67-GSG-200-50-45-C	0–67	4	1,4	1,5	1,85 мм	200	50
KADAMM ЗИ-67-GSG-250-25-45-C	0–67	4	1,4	1,5	1,85 мм	250	25
KADAMM ЗИ-67-GSG-250-50-45-C	0–67	4	1,4	1,5	1,85 мм	250	50

Вопросы по серии

В каком диапазоне работает серия KADAMM ЗИ?

Общий диапазон серии ЗИ — до 67 ГГц; полоса каждой модели указана в таблице исполнений.

Какие соединители у изделий KADAMM ЗИ?

В серии ЗИ — 1,85 мм. Другое исполнение соединителей обсуждается при заказе.

Как заказать модель серии KADAMM ЗИ?

Назовите артикул исполнения из таблицы, например «KADAMM ЗИ-40-GSG-100-25-45-C», и количество.

Какие документы есть на серию KADAMM ЗИ?

Техническое описание серии ЗИ и каталог СВЧ-компонентов KADAMM — в блоке документов; сертификаты и декларации — по запросу.

Другие серии раздела — каталог KADAMM.

Подбор исполнения KADAMM ЗИ под ваш тракт

Производитель KADAMM (КАДАММ) · info@kadamm.com · 8-499-213-05-16
