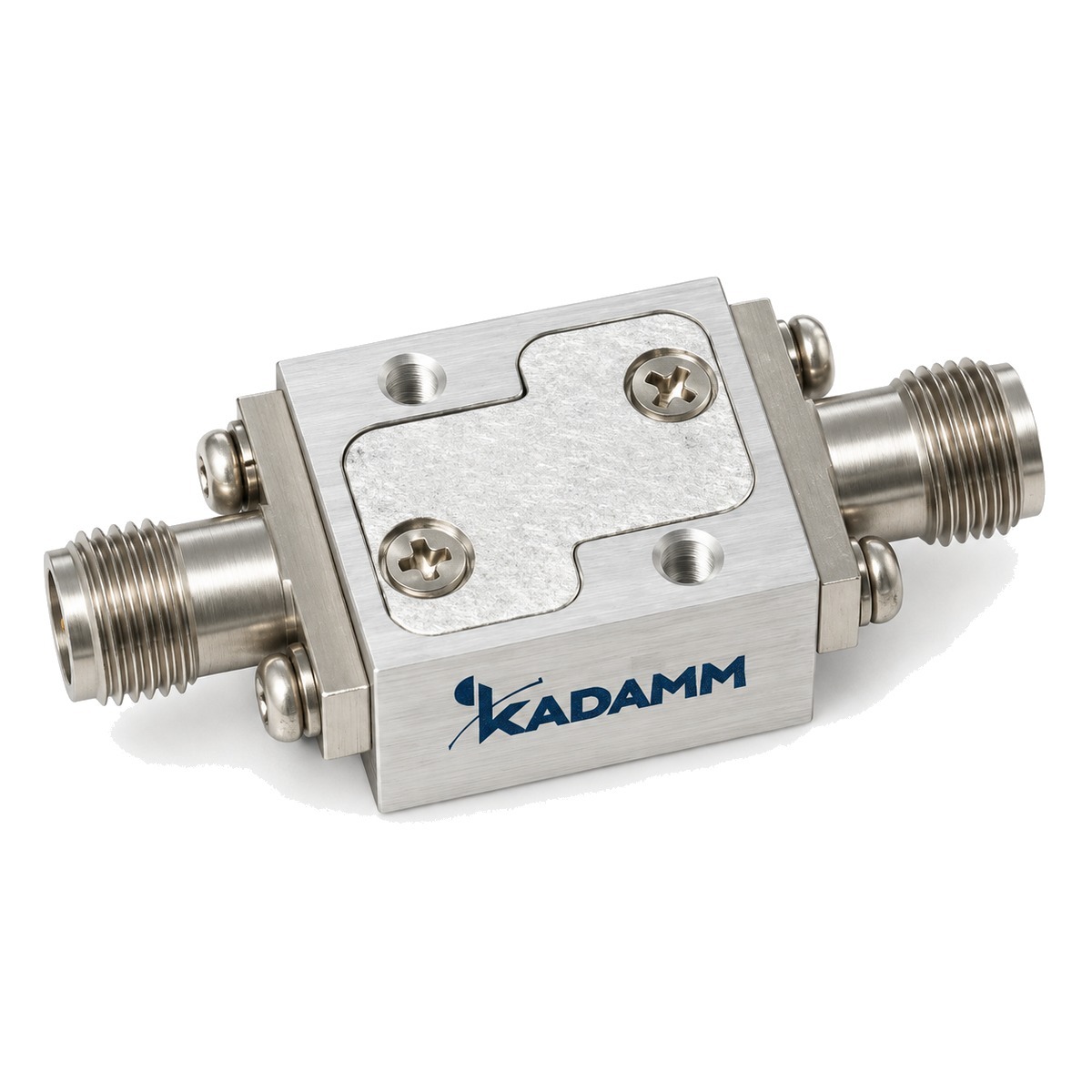

KADAMM ДТВ — серия производства KADAMM (КАДАММ): 15 моделей, 7 – 110 ГГц, соединители по таблице исполнений.
О серии
Изделия серии KADAMM ДТВ преобразуют мощность высокочастотного сигнала в постоянное напряжение. В серии ДТВ — 15 моделей, общий диапазон 7 – 110 ГГц, соединители по таблице исполнений.
Исполнения ДТВ различаются по параметрам: частоты, КСВН, габариты, чувствительность, входной соединитель, материал. Общее для всех моделей ДТВ: выходной соединитель — SMA (р).
Типовые задачи для серии ДТВ: контроль уровня мощности; автоматическая регулировка усиления; измерительные стенды. Модель выбирают по таблице исполнений ниже; при заказе называйте полный артикул исполнения ДТВ.
На что смотреть при подборе
Технические характеристики
Общие характеристики серии
| Параметр | Значение |
|---|---|
| Выходной соединитель | SMA (р) |
Исполнения серии
| Артикул | Частоты, ГГц | КСВН | Габариты, мм | Чувствительность, мВ/мВт | Входной соединитель | Материал | Покрытие внутренней поверхности | Входная мощность, мВт | Неравномерность, ±дБ/октава |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ДТВ-WR10 | 75–110 | - | 26,5×32,2 | 100 | WR-10 | — | — | — | — |
| KADAMM ДТВ-WR112 | 7–10 | — | — | ≥200 | WR112 | медь | серебрение | ≤100 | ±2 |
| KADAMM ДТВ-WR15 | 50–75 | - | 30×17,6×38,6 | 200 | WR-15 | — | — | — | — |
| KADAMM ДТВ-WR19 | 40–60 | - | длина 24,5 | 300 | WR-19 | — | — | — | — |
| KADAMM ДТВ-WR19-МД | 40–60 | — | — | ≥150 | WR19 | медь | золочение | ≤100 | ±2 |
| KADAMM ДТВ-WR22 | 33–50 | - | 30×42,5×17 | 300 | WR-22 | — | — | — | — |
| KADAMM ДТВ-WR22-МД | 33–50 | — | — | ≥150 | WR22 | медь | золочение | ≤100 | ±2 |
| KADAMM ДТВ-WR28 | 26,5–40 | - | 34,5×33,7×19 | 300 | WR-28 | — | — | — | — |
| KADAMM ДТВ-WR28-МД | 26,5–40 | — | — | ≥200 | WR28 | медь | серебрение | ≤100 | ±2 |
| KADAMM ДТВ-WR34 | 22–33 | — | — | ≥200 | WR34 | медь | серебрение | ≤100 | ±2 |
| KADAMM ДТВ-WR42 | 18–26,5 | — | — | ≥200 | WR42 | медь | серебрение | ≤100 | ±2 |
| KADAMM ДТВ-WR51 | 15–22 | — | — | ≥200 | WR51 | медь | серебрение | ≤100 | ±2 |
| KADAMM ДТВ-WR62 | 12,4–18 | — | — | ≥200 | WR62 | медь | серебрение | ≤100 | ±2 |
| KADAMM ДТВ-WR75 | 10–15 | — | — | ≥200 | WR75 | медь | серебрение | ≤100 | ±2 |
| KADAMM ДТВ-WR90 | 8,2–12,4 | — | — | ≥200 | WR90 | медь | серебрение | ≤100 | ±2 |
Вопросы по серии
Общий диапазон серии ДТВ — 7 – 110 ГГц; полоса каждой модели указана в таблице исполнений.
В серии ДТВ — по таблице исполнений. Другое исполнение соединителей обсуждается при заказе.
Назовите артикул исполнения из таблицы, например «KADAMM ДТВ-WR10», и количество.
К серии ДТВ прилагаются техническое описание и каталог KADAMM (блок документов); сертификаты и декларации высылаем по запросу.
